उत्पाद विवरण:
|
ब्रांड नाम: | Jinan Lijiang Glass | इन्सुलेट ग्लास मोटाई: | 50 मिमी |
---|---|---|---|
आयाम (एल * डब्ल्यू * एच): | 23500mm * 3500mm * 3700mm | अधिकतम आकार: | 2500 * 4500 मिमी |
Min.glass आकार: | 300 * 450 मिमी | कांच की मोटाई: | 3-12mm |
वजन: | 7000kgs | वोल्टेज: | 380V 50 हर्ट्ज |

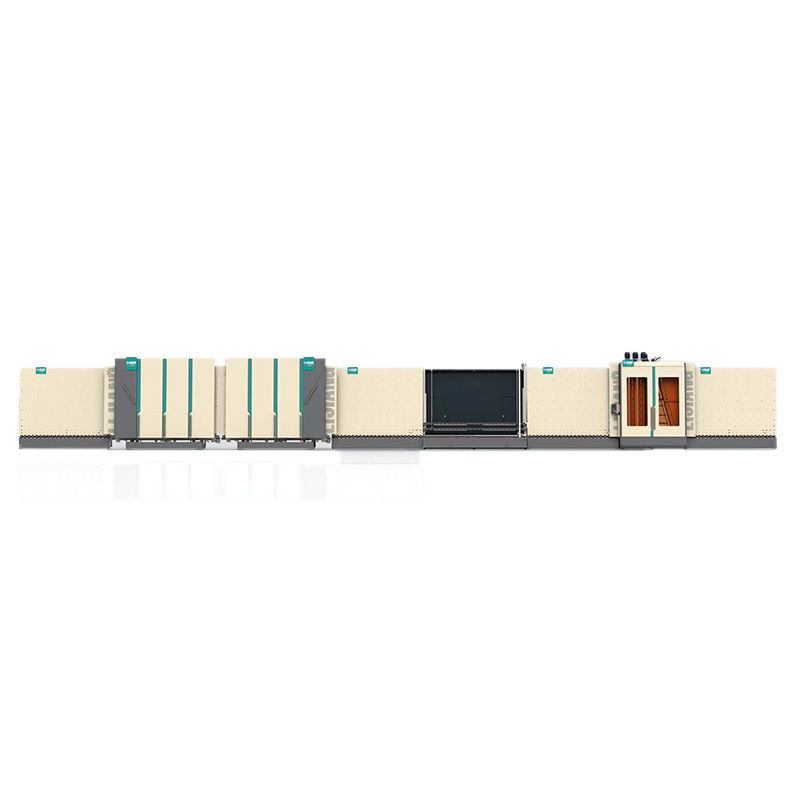

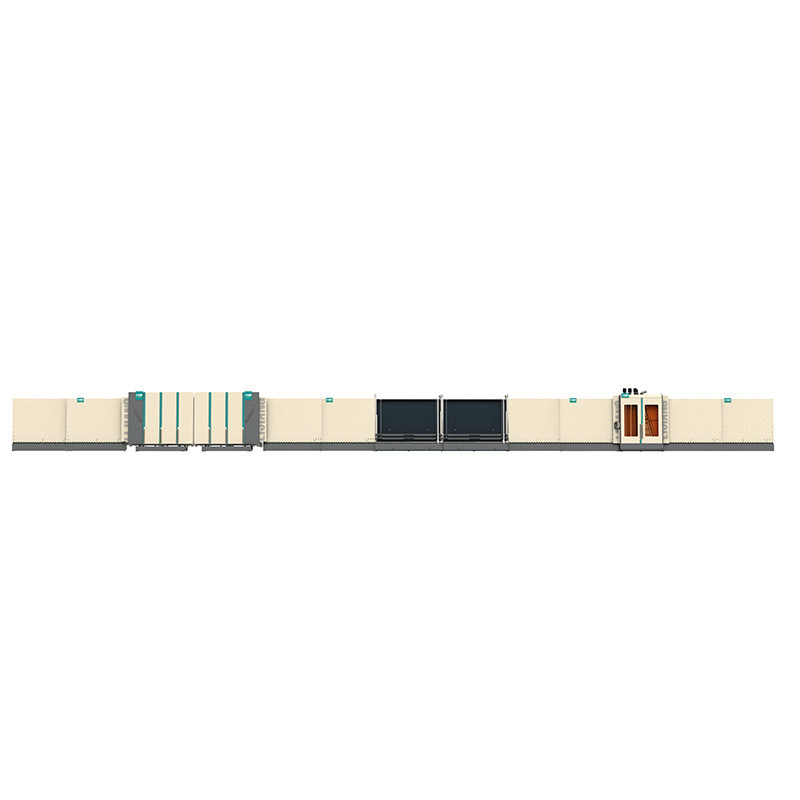

हाई लाइट: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,परदा वॉल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल इंसुलेटिंग ग्लास मशीन |
एल्यूमिनियम स्पेसर झुकने मशीन
l 1*1m स्पेसर फ्रेम 17s के आसपास मुड़ा हुआ था।
स्पेसर फ्रेम एंगल की त्रुटि 0.1 मिमी के भीतर है।
एल एल्यूमीनियम स्पेसर / टेक्नोफॉर्म / अलुप्रो / थर्मिक्स / मोड़ सकते हैं
एल स्पेसर स्वचालित रूप से कनेक्ट और कट जाता है।
एल स्पेसर का उपयोग करने पर मशीन स्वचालित रूप से बंद हो जाती है।
एल निरंतर झुकने का समर्थन करें, झुकने और काटने के दौरान स्वचालित रूप से स्पेसर कनेक्शन से बचें
एल स्पेसर -कनेक्टर को स्वचालित रूप से कनेक्ट करें
एल रिमोट कंट्रोल फ़ंक्शन
एल यूएसबी इनपुट फ़ंक्शन, यह सीधे एक्सेल डेटा पढ़ सकता है
एल सभी मशीन के स्पेयर पार्ट्स में आईडी कोड है, जो बिक्री के बाद सेवा के लिए सुविधाजनक है
एल भारी शुल्क कनेक्टर, स्थापना और डिबगिंग के लिए सुविधा और सुरक्षा safety
एल चुंबकीय वाल्व ताइवान एयरटैक का उपयोग करते हैं
एल जर्मन सीमेंस पीएलसी नियंत्रण सिस्टर्म
एल जापान फ़ूजी सर्वो नियंत्रण प्रणाली
एल 12 भंडारण स्पेसर इकाइयां (विकल्प)
एल स्विसस्पेसर / स्टेनलेस स्टील / ऑलमेटल स्टेनलेस स्टील / विकल्प)
(स्टेनलेस स्टील और वार्म एज स्पेसर एक समय में मौजूद नहीं हो सकते)
एल गैस भरने के लिए ड्रिल छेद (विकल्प)
एल स्पेसर इंकजेट प्रिंटिंग, कंपनी के लोगो या उत्पादन तिथि (विकल्प) के लिए विभिन्न रंग उपलब्ध हैं
एल लेबर प्रिंटिंग (विकल्प)
एल स्कैनर स्कैन दो आयाम कोड, बार कोड (विकल्प)
एल चाप फ्रेम के लिए अलग प्रेसिंग व्हील, झुकने वाले उपकरण से अधिक सटीक more
विशेष रूप से षट्भुज और अष्टकोण फ्रेम के लिए (वैकल्पिक)
एल ईआरपी (वैकल्पिक)
टिप्पणी: झुकने का उपकरण
*आयताकार फ्रेम के लिए तीन आकार (6A/9A/12A) मानार्थ थे
अन्य आकार के लिए अतिरिक्त 42$/प्रति आकार का भुगतान करना होगा
* सर्कल, हेक्सागोन और अष्टकोण फ्रेम के लिए, 300$/प्रति आकारper
मुख्य तकनीकी पैरामीटर
अधिकतम झुकने का आकार | 2000*2000mm |
न्यूनतम झुकने का आकार | 250*200mm |
एल्यूमिनियम स्पेसर चौड़ाई | 6-27ए |
चाप त्रिज्या | 60°-150° |
6ए-16ए | |
आयामी त्रुटि: | ±0.5mm |
कोण त्रुटि | ±1º |
1m*1m एल्यूमीनियम स्पेसर | १७s |
हवा की आपूर्ति | 0.65एमपीए |
कुल शक्ति | AC220/380V 50Hz 2.5KW |
आयाम | 10500mm*2200mm*2600mm |
स्पेसर झुकने मशीन मुख्य घटक
नाम | ब्रांड |
पीएलसी | जर्मन सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मन सीमेंस |
सर्वो मोटर | जर्मन सीमेंस |
सर्वो चालक | जर्मन सीमेंस |
रिले | जापान ओमरोन |
त्रिक | ताइवान AIRTAC |
सिलेंडर | ताइवान AIRTAC |
टच स्क्रीन | ताइवान WEINVIEW |
स्विच पावर | ताइवान निविदा |
मार्गदर्शक | ताइवान टीबीआई |
सोलेनोइड वाल्व | ताइवान AIRTAC |
सेंसर | कोरिया ऑटोनिक्स |
सीलिंग रोबोट
² आवेदन
LJTJ2535/LJTJ2025 नवीनतम स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट है।इसका उपयोग एक निश्चित प्रतिशत के अनुसार ए घटक और बी घटक को मिलाकर डबल ग्लेज़ेड ग्लास को कोट करने के लिए किया जाता है।स्थिर प्रदर्शन और आसान संचालन के साथ डबल / ट्रिपल / आकार और स्टेप्ड ग्लास (वैकल्पिक) पर लागू।
१, यांत्रिक सिर को सामने रखा गया है
स्टेप्ड ग्लास करते समय IG लाइन के साथ वास्तविक संबंध प्राप्त करें।
२, भंडारण समारोह
यह तीन बेल्ट (1.8 मीटर से कम) पर इंसुलेटिंग ग्लास के तीन टुकड़े स्टोर कर सकता है, इसके लिए 2 और सेट सर्वो मोटर्स, कंट्रोल सिस्टम की आवश्यकता होती है।
३, आठ सर्वो
रोबोट आठ YASKAWA सर्वो का उपयोग करता है, उनमें से चार ट्रांसमिशन भागों को नियंत्रित करते हैं, अन्य चार सर्वो में, वे चूसने वाले, उठाने, ड्राइविंग और आगे और पीछे की गति और घूर्णन को नियंत्रित करते हैं।
एकल गोंद प्रणाली
सिंगल ए कंपोनेंट और सिंगल बी कंपोनेंट से लैस।
घडबल गोंद प्रणाली(विकल्प)
ए घटकों के दो सेट और बी घटकों के दो सेटों से लैस, जिसका उपयोग दो प्रकार के सीलेंट के लिए किया जा सकता है, जैसे सिलिकॉन रबर, पॉलीसल्फाइड रबर और सिलिकॉन संरचनात्मक चिपकने वाला।
डबल / ट्रिपल के आकार का / कदम रखा गिलास समारोह (वैकल्पिक)
अद्यतन प्रौद्योगिकी के विकास के साथ, सीलिंग रोबोट कांच के बाजार के अनुसार आठ आकार के चश्मे को कोट कर सकता है। (लेकिन यह वैकल्पिक कार्य है, आदेश से पहले इस फ़ंक्शन को निर्माता की पुष्टि करनी चाहिए)
विद्युत आनुपातिक वाल्व: रबर नोजल फिट ग्लास गैप अधिक सही और स्थिर है।
पम्प ए औरपंप बी
ताइवान-एयरटैक का उपयोग करें
कांच के किनारे और कोने हवा के बुलबुले, चिकनी सतह के बिना भरा हुआ है, कोने को पार करने की कोई आवश्यकता नहीं है
तुल्यकालिक बेल्ट संचरण
सटीक स्थिति के साथ कांच को सुचारू रूप से स्थानांतरित करने के लिए
इलेक्ट्रिक और संपीड़ित वायु स्विच वाल्व: विद्युत स्वचालित स्विच, स्थिर प्रदर्शन और समान कोटिंग सुनिश्चित करें।
