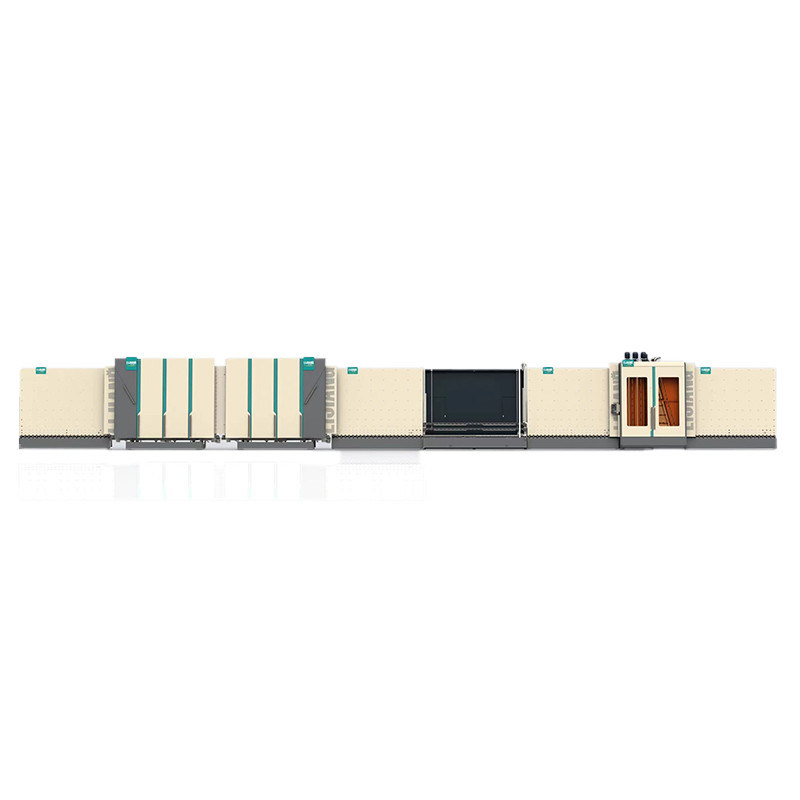

उत्पाद विवरण:
|
| ब्रांड नाम: | LIJIANG | इन्सुलेट ग्लास मोटाई: | 5 सेमी |
|---|---|---|---|
| आयाम (एल * डब्ल्यू * एच): | २३००० मिमी * ३००० मिमी * ३५०० मिमी | अधिकतम आकार: | 2500 * 5000 मिमी |
| Min.glass आकार: | 300 * 450 मिमी | कांच की मोटाई: | 3-15mm |
| वजन: | 5000kg | वोल्टेज: | 380V 50 हर्ट्ज |
| वोल्टेज: | 380V | कुल शक्ति: | 41 किलोवाट |
| धोने की गति: | 15 / मिनट | ब्रश: | 6 |
| प्रमुखता देना: | 15 मी / मिनट इंसुलेटिंग ग्लास प्रोडक्शन लाइन,15 मी / मिन इंसुलेटिंग ग्लास वॉशिंग मशीन,विंडो के लिए ग्लास वॉशिंग मशीन |
||
१, लोड हो रहा है भाग
लो-ई ग्लास से बचने के लिए इनवर्स साइड और लीव व्हील मार्क्स या स्क्रैच लो-ई कोटिंग हम कोटिंग इंस्पेक्शन-मेटल फिल्म कंडक्टिव का उपयोग करते हैं (अन्य कंपनी फोटोइलेक्ट्रिक डिटेक्शन का उपयोग करती है, उच्च पारदर्शी फिल्म कोटिंग के लिए पहचानना मुश्किल है)
(नायलॉन और पॉलीयूरेथेन + धातु स्तंभ

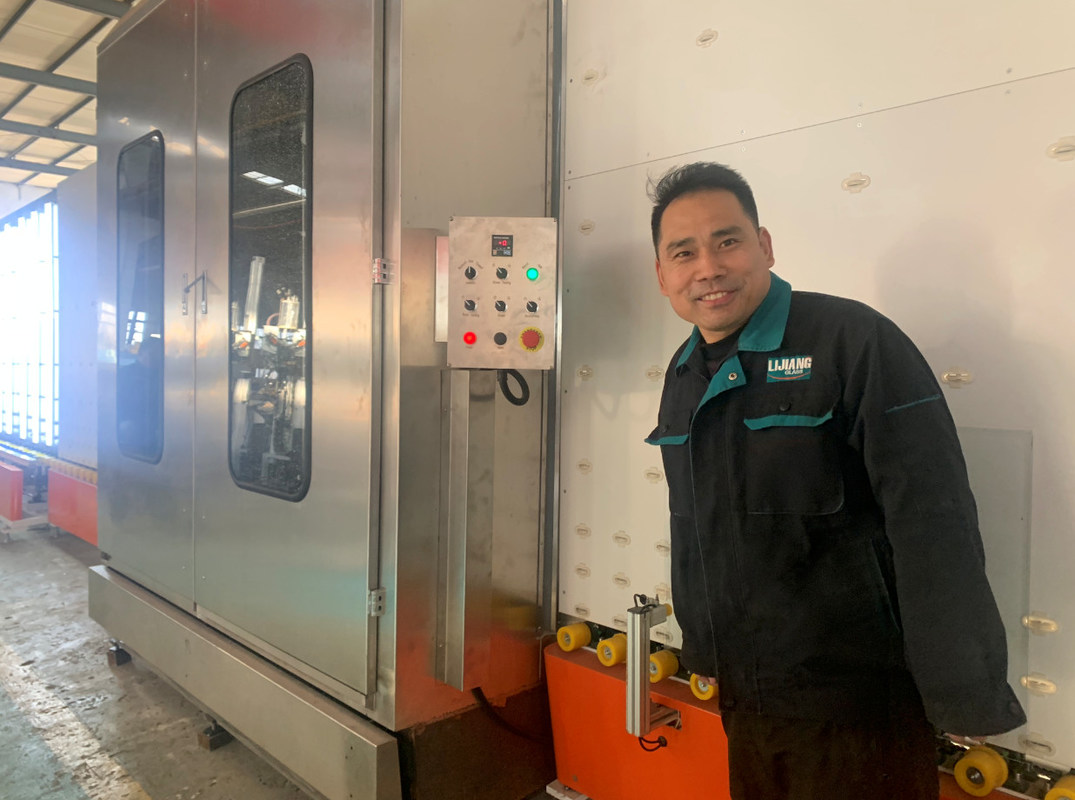

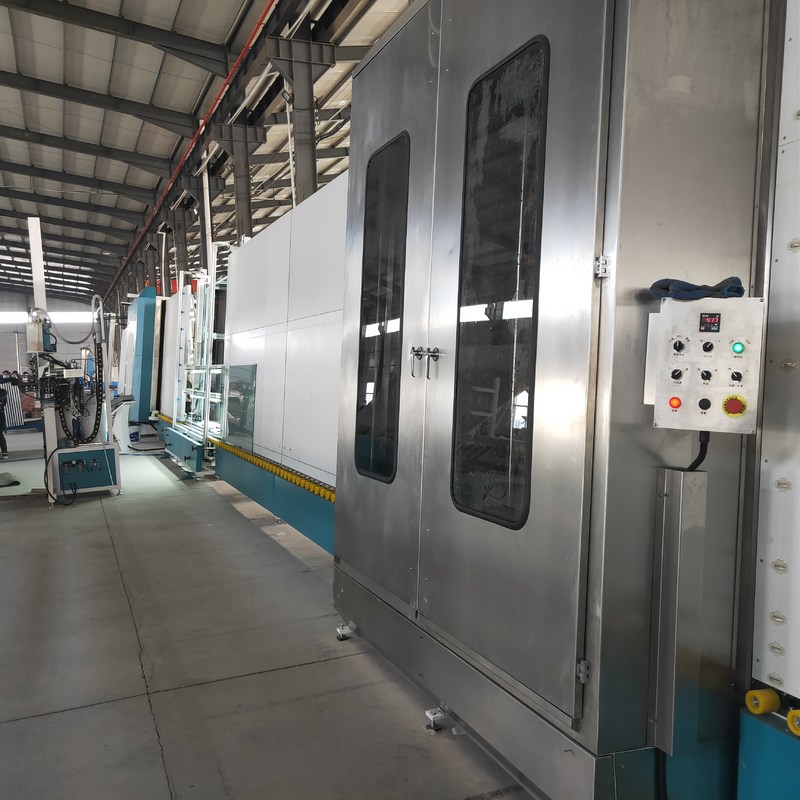

2, धुलाई और सुखाने वाला भाग
* तीन जोड़े नरम ब्रश लो-ई ग्लास और सामान्य ग्लास धो सकते हैं, व्यास 0.1 मिमी से कम है।
* सामग्री स्टेनलेस स्टील हैं।
* पवन चाकू फ्लोट डिजाइन है, यह हमेशा कांच की सतह और हवा के चाकू के बीच सही और उपयुक्त दूरी 3 मिमी रखता है (एलआईएसईसी संरचना की तरह ही (टिप्पणी: 3 मिमी सबसे अच्छी सुखाने की दूरी है)
एक सार्वभौमिक संयुक्त उपकरण है। जब कांच की मोटाई बदल दी गई थी, तो हवा का चाकू दूरी को समायोजित करने के लिए आगे और पीछे की ओर बढ़ सकता है, ताकि हवा के चाकू और कांच के बीच की सापेक्ष दूरी स्थिर हो, ताकि नुकसान से बचा जा सके कांच की मोटाई में परिवर्तन के कारण कांच की फिल्म।
* फ्रंट और बैक साइड स्क्वीज-व्हील सभी सक्रिय रूप से चलते और संप्रेषित होते हैं।कोई फर्क नहीं पड़ता कि कांच का आकार बड़ा / छोटा / मोटा / पतला (8 मिमी) है, यह सभी कांच के सुचारू रूप से गुजरने की गारंटी देता है। (एलआईएसईसी की तरह ही)
3, भाग का पता लगाना
4, विधानसभा भाग
बिल्ट-इन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) ग्लास का पता लगाने और पोंछने के लिए सुविधाजनक है
5, जीजैसा भरने और दबाने वाला भाग
1, मोटाई माप: सिलेंडर इलेक्ट्रॉनिक शासक को कांच की मोटाई और एल्यूमीनियम फ्रेम चौड़ाई को मापने के लिए, मुद्रास्फीति और सर्वो दबाव के लिए पैरामीटर प्रदान करने के लिए ड्राइव करता है
2, सिंक्रोनस बेल्ट बीम चलती है: सिंक्रोनस बेल्ट बीम ग्लास मोटाई और एल्यूमीनियम फ्रेम चौड़ाई के अनुसार आगे बढ़ेगी ताकि यह सुनिश्चित हो सके कि मुद्रास्फीति छेद अंतराल को बढ़ाने के लिए पहले और दूसरे ग्लास एल्यूमीनियम फ्रेम के बीच रहा है (मूल्य डीसी पुश रॉड और इलेक्ट्रॉनिक से आता है) शासक)
3, ग्राहक की आवश्यकता के अनुसार टच स्क्रीन में आर्गन गैस एकाग्रता को इनपुट करें
4, डिस्प्ले फंक्शन: टच स्क्रीन पूरे आर्गन गैस फिलिंग प्रोसेसिंग को प्रदर्शित करेगी, आपको बहुत स्पष्ट पता चल जाएगा कि पहले से ही आर्गन गैस कितनी अंदर दाखिल हुई है
ई, गैस नीचे से भरना
(पुराना प्रकार)
दबाने वाले हिस्से को 4 भागों (प्रति 800 मिमी) में विभाजित किया गया था, जब छोटे आकार का कांच (800 मिमी से कम) दबाने और गैस भरने वाले खंड से होकर गुजरता है, केवल एक हिस्सा काम करता है।
यदि 800 मिमी से अधिक लेकिन 1600 मिमी से कम है, तो यह दो भाग काम करेगा, पूरे प्रेस और गैस भरने वाले अनुभाग के काम की आवश्यकता नहीं है।यह आर्गन ग्लास को बचा सकता है।
एफ, साइड सील रास्ता सीलिंग का पालन कर रहा है(नया प्रकार)
(मशीन साइड में एक ऑक्सीजन सेंसर होता है जिसमें 7-8 डिटेक्ट पॉइंट होते हैं।
जी एसमायोजित करेंसक्षम दबाने भागों
1, प्रेसिंग फ्रेम में वेल्डिंग के बाद तनाव होता है, इसलिए कुछ समय का उपयोग करने के बाद आउट-ऑफ-शेप समस्याएं अपरिहार्य हैं (मशीन डीजीयू को ठीक से, समान रूप से और कसकर नहीं दबा सकती है)
इस असमान अपरिहार्य मुद्दे के लिए, यहां हमारा समाधान है
2, लीड स्क्रू दबाने
एच वायु-समर्थन कन्वेयर (वैकल्पिक समारोह)
डीजीयू को पहियों के बिना साफ अंदर की गारंटी दें
धोने के बाद और दबाने से पहले सभी एयर सपोर्ट हैं
मैं बिजली के घटक
हम जर्मनी सिमेंस/जापान यास्कवा का उपयोग कर रहे हैं
एल्यूमिनियम स्पेसर झुकने मशीन
l 1*1m स्पेसर फ्रेम 17s के आसपास मुड़ा हुआ था।
स्पेसर फ्रेम एंगल की त्रुटि 0.1 मिमी के भीतर है।
एल एल्यूमीनियम स्पेसर / टेक्नोफॉर्म / अलुप्रो / थर्मिक्स / मोड़ सकते हैं
एल स्पेसर स्वचालित रूप से कनेक्ट और कट जाता है।
एल स्पेसर का उपयोग करने पर मशीन स्वचालित रूप से बंद हो जाती है।
एल निरंतर झुकने का समर्थन करें, झुकने और काटने के दौरान स्वचालित रूप से स्पेसर कनेक्शन से बचें
एल स्पेसर -कनेक्टर को स्वचालित रूप से कनेक्ट करें
एल रिमोट कंट्रोल फ़ंक्शन
एल यूएसबी इनपुट फ़ंक्शन, यह सीधे एक्सेल डेटा पढ़ सकता है
एल सभी मशीन के स्पेयर पार्ट्स में आईडी कोड है, जो बिक्री के बाद सेवा के लिए सुविधाजनक है
एल भारी शुल्क कनेक्टर, स्थापना और डिबगिंग के लिए सुविधा और सुरक्षा
एल चुंबकीय वाल्व ताइवान एयरटैक का उपयोग करते हैं
एल जर्मन सीमेंस पीएलसी नियंत्रण सिस्टर्म
एल जापान फ़ूजी सर्वो नियंत्रण प्रणाली
एल 12 भंडारण स्पेसर इकाइयां (विकल्प)
एल स्विसस्पेसर / स्टेनलेस स्टील / ऑलमेटल स्टेनलेस स्टील / विकल्प)
(स्टेनलेस स्टील और वार्म एज स्पेसर एक समय में मौजूद नहीं हो सकते)
एल गैस भरने के लिए ड्रिल छेद (विकल्प)
एल स्पेसर इंकजेट प्रिंटिंग, कंपनी के लोगो या उत्पादन तिथि (विकल्प) के लिए विभिन्न रंग उपलब्ध हैं
एल लेबर प्रिंटिंग (विकल्प)
एल स्कैनर स्कैन दो आयाम कोड, बार कोड (विकल्प)
एल चाप फ्रेम के लिए अलग प्रेसिंग व्हील, झुकने वाले उपकरण से अधिक सटीक
विशेष रूप से षट्भुज और अष्टकोण फ्रेम के लिए (वैकल्पिक)
एल ईआरपी (वैकल्पिक)
टिप्पणी: झुकने का उपकरण
*आयताकार फ्रेम के लिए तीन आकार (6A/9A/12A) मानार्थ थे
अन्य आकार के लिए अतिरिक्त 42$/प्रति आकार का भुगतान करना होगा
* सर्कल, हेक्सागोन और अष्टकोण फ्रेम के लिए, 300$/प्रति आकार
मुख्य तकनीकी पैरामीटर
| अधिकतम झुकने का आकार | 2000*2000mm |
| न्यूनतम झुकने का आकार | 250*200mm |
| एल्यूमिनियम स्पेसर चौड़ाई | 6-27ए |
| चाप त्रिज्या | 60°-150° |
| 6ए-16ए | |
| आयामी त्रुटि: | ±0.5mm |
| कोण त्रुटि | ±1º |
| 1m*1m एल्यूमीनियम स्पेसर | १७s |
| हवा की आपूर्ति | 0.65एमपीए |
| कुल शक्ति | AC220/380V 50Hz 2.5KW |
| आयाम | 10500mm*2200mm*2600mm |
स्पेसर झुकने मशीन मुख्य घटक
| नाम | ब्रांड |
| पीएलसी | जर्मन सीमेंस |
| कम वोल्टेज विद्युत उपकरण | जर्मन सीमेंस |
| सर्वो मोटर | जर्मन सीमेंस |
| सर्वो चालक | जर्मन सीमेंस |
| रिले | जापान ओमरोन |
| त्रिक | ताइवान AIRTAC |
| सिलेंडर | ताइवान AIRTAC |
| टच स्क्रीन | ताइवान WEINVIEW |
| स्विच पावर | ताइवान निविदा |
| मार्गदर्शक | ताइवान टीबीआई |
| सोलेनोइड वाल्व | ताइवान AIRTAC |
| सेंसर | कोरिया ऑटोनिक्स |
सीलिंग रोबोट
मैं आवेदन
LJTJ2535/LJTJ2025 नवीनतम स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट है।इसका उपयोग एक निश्चित प्रतिशत के अनुसार ए घटक और बी घटक को मिलाकर डबल ग्लेज़ेड ग्लास को कोट करने के लिए किया जाता है।स्थिर प्रदर्शन और आसान संचालन के साथ डबल / ट्रिपल / आकार और स्टेप्ड ग्लास (वैकल्पिक) पर लागू।
१, यांत्रिक सिर को सामने रखा गया है
स्टेप्ड ग्लास करते समय IG लाइन के साथ वास्तविक संबंध प्राप्त करें।
२, भंडारण समारोह
यह तीन बेल्ट (1.8 मीटर से कम) पर इंसुलेटिंग ग्लास के तीन टुकड़े स्टोर कर सकता है, इसके लिए 2 और सेट सर्वो मोटर्स, कंट्रोल सिस्टम की आवश्यकता होती है।
३, आठ सर्वो
रोबोट आठ YASKAWA सर्वो का उपयोग करता है, उनमें से चार ट्रांसमिशन भागों को नियंत्रित करते हैं, अन्य चार सर्वो में, वे चूसने वाले, उठाने, ड्राइविंग और आगे और पीछे की गति और घूर्णन को नियंत्रित करते हैं।
एकल गोंद प्रणाली
सिंगल ए कंपोनेंट और सिंगल बी कंपोनेंट से लैस।
डीडबल गोंद प्रणाली(विकल्प )
ए घटकों के दो सेट और बी घटकों के दो सेटों से लैस, जिसका उपयोग दो प्रकार के सीलेंट के लिए किया जा सकता है, जैसे सिलिकॉन रबर, पॉलीसल्फाइड रबर और सिलिकॉन संरचनात्मक चिपकने वाला।
डबल / ट्रिपल के आकार का / कदम रखा गिलास समारोह (वैकल्पिक)
अद्यतन प्रौद्योगिकी के विकास के साथ, सीलिंग रोबोट कांच के बाजार के अनुसार आठ आकार के चश्मे को कोट कर सकता है। (लेकिन यह वैकल्पिक कार्य है, आदेश से पहले इस फ़ंक्शन को निर्माता की पुष्टि करनी चाहिए)
विद्युत आनुपातिक वाल्व: रबर नोजल फिट ग्लास गैप अधिक सही और स्थिर है।
पम्प ए औरपंप बी
ताइवान-एयरटैक का उपयोग करें
कांच के किनारे और कोने हवा के बुलबुले, चिकनी सतह के बिना भरा हुआ है, कोने को पार करने की कोई आवश्यकता नहीं है
तुल्यकालिक बेल्ट संचरण
सटीक स्थिति के साथ कांच को सुचारू रूप से स्थानांतरित करने के लिए
इलेक्ट्रिक और संपीड़ित वायु स्विच वाल्व: विद्युत स्वचालित स्विच, स्थिर प्रदर्शन और समान कोटिंग सुनिश्चित करें।
