उत्पाद विवरण:
|
| नाम: | सीएनसी ग्लास मशीन | अधिकतम ग्लास प्रसंस्करण आकार: | 2.5m×3m |
|---|---|---|---|
| न्यूनतम ग्लास प्रसंस्करण आकार: | 500×300 | कांच की मोटाई: | 4～19 मिमी |
| अधिकतम ग्लास वजन: | 500KG | कुल शक्ति: | 26KW |
| हाई लाइट: | फाइव एक्स सीएनसी ग्लास मशीन,वर्टिकल सीएनसी ग्लास मशीन,फाइव एक्स वर्टिकल ड्रिलिंग एंड मिलिंग मशीन |
||

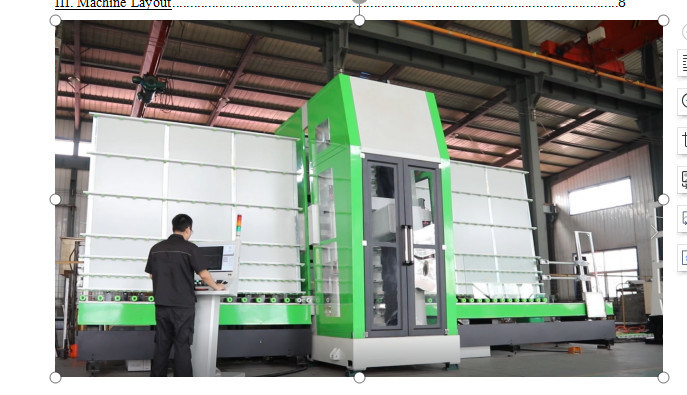

ऊर्ध्वाधर ड्रिलिंग और मिलिंग मशीन एक उच्च अंत ऊर्ध्वाधर पांच-अक्ष ग्लास प्रसंस्करण उपकरण है, जिसका उपयोग ड्रिलिंग, मिलिंग, पीस कॉर्नर, किनारा और कांच के अन्य प्रसंस्करण के लिए किया जाता है।संसाधित किए जा सकने वाले कांच की मोटाई 4-19mm है।उपकरण प्रत्येक सर्वो अक्ष को सटीक रूप से नियंत्रित करने के लिए एक उच्च अंत संख्यात्मक नियंत्रण प्रणाली को गोद लेता है, उच्च कठोरता और पूरे मशीन संरचना की उच्च स्थिरता के साथ मिलकर, ताकि कांच की उच्च गति और उच्च परिशुद्धता प्रसंस्करण का एहसास हो सके।पूरी तरह से स्व-विकसित सीएएम सॉफ्टवेयर में शक्तिशाली कार्य हैं।यह स्वचालित रूप से विभिन्न प्रसंस्करण ग्राफिक्स के लिए प्रसंस्करण प्रौद्योगिकी उत्पन्न कर सकता है, और विशिष्ट प्रौद्योगिकी के अनुसार प्रसंस्करण कार्यक्रम उत्पन्न कर सकता है।साथ ही, इसमें पुस्तकालय प्रबंधन और उपकरण पुस्तकालय प्रबंधन जैसे सहायक कार्य भी हैं, जो प्रसंस्करण संचालन की कठिनाई को बहुत कम करता है।, ऑपरेटरों के लिए आवश्यकताओं को और कम कर दिया गया है।उपकरण में उपयोग किए जाने वाले विद्युत घटक सभी सीई प्रमाणित हैं, और सुरक्षा सुनिश्चित करने के लिए विद्युत घटकों के कनेक्टर जलरोधक हैं।
लंबवत ड्रिलिंग और मिलिंग मशीन मुख्य रूप से उपयोग की जाती है: सजावटी ग्लास, बाथरूम ग्लास, आर्किटेक्चरल ग्लास (फ्रेमलेस ग्लास दरवाजा, ग्लास पर्दे की दीवार, ग्लास सीढ़ी), आदि.
ऊर्ध्वाधर ड्रिलिंग और मिलिंग मशीन एक मिश्रित ग्लास प्रसंस्करण उपकरण है जो विभिन्न प्रकार के ग्लास प्रसंस्करण को पूरा कर सकता है।
काउंटर-ड्रिलिंग: ऊर्ध्वाधर ड्रिलिंग और मिलिंग केंद्र के सामने और पीछे के स्पिंडल की संरचना के कारण, उपकरण उच्च-गति काउंटर-ड्रिलिंग को पहले और बाद में महसूस कर सकते हैं, ताकि उच्च-मांग प्रसंस्करण गुणवत्ता और सटीकता सुनिश्चित हो सके;
पिसाई: सरल और तेज़ ऑपरेशन: आगे और पीछे के स्पिंडल एक ही समय में आंतरिक किनारे को मिल और पीस सकते हैं;
ऊर्ध्वाधर ड्रिलिंग और मिलिंग केंद्र में एक छोटा पदचिह्न है और इसे अलग करना आसान है।यह मुख्य रूप से एक मैनिपुलेटर, एक ग्लास इनपुट एंड, एक प्रोसेसिंग एरिया, एक ग्लास आउटपुट एंड और नीचे एक टग से बना होता है।ग्लास को इनपुट एंड टग पर रखा गया है, और इनपुट एंड का बैकरेस्ट समर्थित है।क्लैंप को शक्ति प्रदान करने के लिए सर्वो मोटर रेड्यूसर के ड्राइव गियर से जुड़ा है।क्लैंप कांच के एक छोर को जकड़ लेता है और कांच को प्रसंस्करण क्षेत्र में स्थानांतरित कर देता है।कांच के प्रसंस्करण क्षेत्र में पहुंचने के बाद, ड्रिलिंग, मिलिंग और अन्य प्रसंस्करण किया जाता है।प्रसंस्करण के दौरान, आगे और पीछे के स्पिंडल प्रसंस्करण प्रौद्योगिकी के अनुसार उपकरण परिवर्तन को स्वचालित रूप से पूरा कर सकते हैं, और आंतरिक छेद को स्वचालित रूप से ड्रिलिंग, मिलिंग और पीसने की प्रक्रियाओं को पूरा कर सकते हैं।प्रसंस्करण के बाद, क्लैंप ग्लास को टग के आउटपुट एंड तक ले जाते हैं, और अंत में पावर आउटपुट डिवाइस ग्लास को आउटपुट एंड तक पहुंचाता है।
X, Y और V कुल्हाड़ियों को उच्च-सटीक रैक और पिनियन गियर द्वारा संचालित किया जाता है, और Z और W कुल्हाड़ियों को उच्च-सटीक बॉल स्क्रू द्वारा संचालित किया जाता है।एक्स-अक्ष कांच के बाएं और दाएं आंदोलन को नियंत्रित करता है, और वाई और वी अक्ष इलेक्ट्रिक स्पिंडल और स्लाइडिंग प्लेट को आगे और पीछे लंबवत बीम के साथ ऊपर और नीचे ले जाने के लिए नियंत्रित करते हैं।, Z और W अक्ष इलेक्ट्रो स्पिंडल के आगे और पीछे की गति को नियंत्रित करते हैं।
एससंरचना लाभ:
| मैंटेम्स | यूलीख | SKY2530.B |
| मशीन आयाम | मिमी | |
| मशीन वजन | किलोग्राम | |
| अधिकतम ग्लास प्रसंस्करण आकार | मिमी | 2.5m×3m |
| न्यूनतम ग्लास प्रसंस्करण आकार | मिमी | 500×300 |
| कांच की मोटाई | मिमी | 4～19 |
| अधिकतम गिलास वजन | किलोग्राम | 500 |
| एक्स, वाई (वी), जेड (डब्ल्यू) अक्ष की अधिकतम गति | मी/मिनट | 30,35,15 |
| धुरी शक्ति S1 | किलोवाट | 7.5+7.5 |
| धुरी की अधिकतम घूर्णन गति | आरपीएम | 10000 |
| मुख्य शाफ्ट के सामने असर व्यास | मिमी | 50 |
| उपकरण धारक विनिर्देश | बीटी 30 | |
| उपकरण पत्रिका | 7+7 | |
| उपकरण अधिकतम व्यास | मिमी | 70 |
| रैखिक प्रसंस्करण सटीकता | मिमी / एम | ±0.15 |
| दो छेदों के बीच दूरी सटीकता | मिमी / एम | ±0.15 |
| टूल सेंटर से निकला पानी | हां | |
| लगातार तापमान वाटर कूलर | हां | |
| कुल शक्ति | किलोवाट | 26 |
