उत्पाद विवरण:
|
नाम: | अछूता गिलास उत्पादन लाइन | आदर्श: | एलजेजेडबी3370 |
---|---|---|---|
गारंटी: | 1 वर्ष | रंग: | ग्राहकों की आवश्यकता |
कुल शक्ति: | 3P 380V 50HZ 40KW | ||
हाई लाइट: | स्वचालित ग्लास धुलाई और संयोजन लाइन,हाइड्रोलिक ग्लास धुलाई और संयोजन लाइन,3300 * 7000 मिमी कांच की धुलाई और संयोजन लाइन |

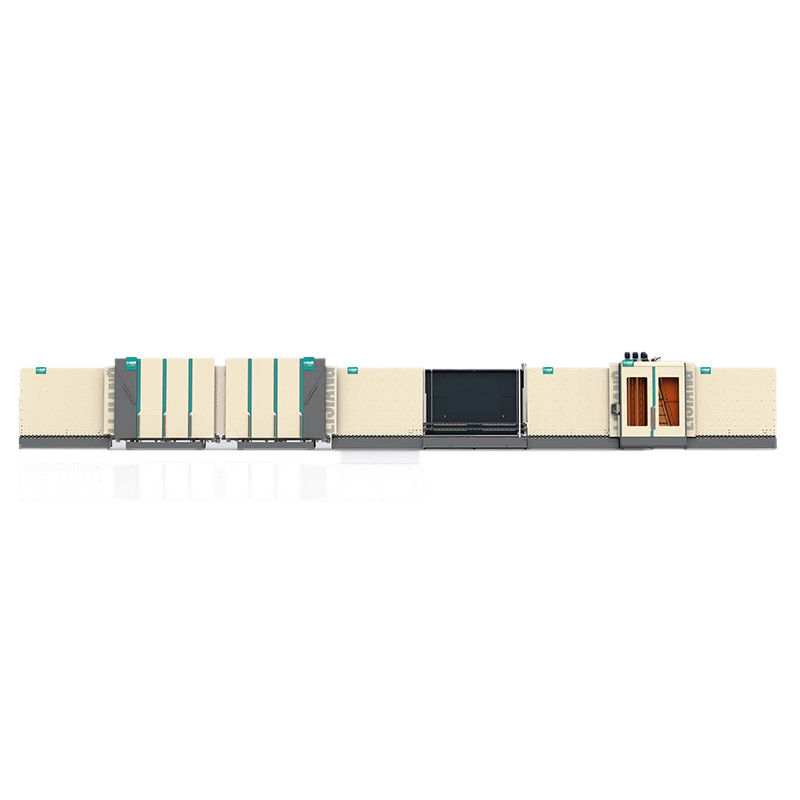

हाइड्रोलिक पैनल प्रेस के साथ स्वचालित कांच की धुलाई और संयोजन लाइन 3300*7000 मिमी
स्वचालित ग्लास धोने और हाइड्रोलिक पैनल प्रेस के साथ संयोजन लाइन डबल, ट्रिपल या स्ट्रक्चरल (स्टेप, मुखौटा) इन्सुलेट ग्लास इकाइयों को इकट्ठा और दबा सकती है।
मानक लाइन का मॉडल: LIZB3370
प्रदर्शन:
1. पूरी लाइन जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफेस, आसान और सुविधाजनक संचालन का उपयोग करती है।
2. पहले खंड में आप सेंसर देख सकते हैं, यह लो-ई ग्लास की फिल्म का पता लगा सकता है। (उसी समय, यह स्वचालित रूप से कांच की मोटाई को भी माप सकता है) 15-30 मिमी।
3.3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं।
4. वाशिंग मशीन स्टेनलेस स्टील सामग्री और निविड़ अंधकार डिवाइस को गोद लेती है।
5. हीटिंग समारोह के साथ पानी की टंकी।
6. एयर हीटिंग सिस्टम
7. स्क्रीन इंटरफेस पर धुलाई गति प्रदर्शन। अधिकतम धोने की गति 10 मीटर / मिनट तक पहुंच सकती है।
8. प्लेट बोर्ड पर कई समायोजन बिंदु होते हैं। यह प्लेट को दबाने वाली सतह को सीधा रख सकता है।
यह एक बहुत ही महत्वपूर्ण विवरण है।यदि विरूपण के बाद इसे समायोजित नहीं किया जा सकता है, तो कांच को कुचलना आसान है।
9. डबल ग्लास, ट्रिपल ग्लास, आकार का ग्लास उपलब्ध है।
वैकल्पिक कार्य:
1. प्री-वॉशिंग
2.एयर-फ्लोटिंग संदेश
3.स्टेप ग्लास
4.गैस भरना
सिंक्रोनस बेल्ट के नीचे से गैस भरना, एयर होल हमेशा पहले ग्लास और एल्युमिनियम फ्रेम के बीच होता है, ताकि उच्च गैस सांद्रता, एक समान, तेज गति, वायु स्रोत की बचत हो।
उच्च गैस सांद्रता के साथ ऑनलाइन भरने की प्रक्रिया प्रदर्शित करें।
चीन में, कई कारखाने ऑनलाइन भरने की प्रक्रिया को प्रदर्शित नहीं कर सकते हैं, यह केवल भरने का समय निर्धारित करता है, यह गैस प्रभाव को सुनिश्चित नहीं कर सकता है।
LJBZ . का विवरण परिचय3370
01 स्थानांतरण खंड
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
इनलेट कन्वेयर एक लोडिंग ज़ोन कन्वेयर है जिसे वॉशिंग मशीन में ग्लास शीट लोड करने के लिए डिज़ाइन किया गया है।सपोर्ट लेग्स को लोड करने के लिए धन्यवाद, बड़े आकार के चश्मे को आसानी से लोड किया जा सकता है।अपने मॉड्यूलर बुनियादी ढांचे के साथ हमारी मशीन जंबो ग्लास धोने के लिए वैकल्पिक कन्वेयर के साथ विस्तार के लिए तैयार है।
02 वाशिंग मशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वायु चाकू स्वचालित रूप से मोटाई के अनुसार वायु चाकू की चौड़ाई को समायोजित कर सकता है
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की भरपाई प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
यह कांच की चादरों को अधिकतम गुणवत्ता पर उच्च गुणवत्ता वाले वाशिंग ब्रश से धोने और विशेष रूप से डिज़ाइन किए गए प्रशंसकों के साथ चश्मे को मज़बूती से सुखाने के लिए डिज़ाइन किया गया है।हमारे ग्लास वॉशिंग मशीन के साथ हम आपको ग्लास धोने के लिए अधिकतम संवेदनशीलता और गुणवत्ता प्रदान करते हैं।भारी और मजबूत इस्पात निर्माण संरचना के लिए कंपन मुक्त कार्य धन्यवाद।
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500मिमी) इन्सुलेट ग्लास को संपीड़ित किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद लेता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए दबाने वाली प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स।कांच का आकार | 2500मिमी*4500मिमी (माध्यमिक प्लेट दबाने और सहायक चूसने वाला तंत्र) |
गैस भरने के लिए अधिकतम कांच का आकार | 2500मिमी*3500मिमी |
न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
कांच धोने की गति | 2-10मी/मिनट |
ग्लास कन्वेयर गति | 45मी/मिनट |
धुलाई ब्रश | 0.1 मिमी बालों के साथ 3 जोड़ी नरम ब्रश |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता:40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 1500L / मिनट |
हवा का दबाव | मैं0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500*3500*3700mm |
वज़न | 8500 किग्रा |
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | क़िंगहुआ |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
बिना गैस ऑनलाइन भरे आईजी लाइन |
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ आईजी लाइन |
