उत्पाद विवरण:
|
| Brand name: | Insulating Glass Processing Line with argon gas filling | ब्रांड: | लिजिआंग ग्लास |
|---|---|---|---|
| गैस भरने के लिए अधिकतम कांच का आकार: | 2500 मिमी * 3200 मिमी | कांच की मोटाई: | 3 - 15 मिमी (3 - 30 मिमी) |
| आईजी मोटाई: | 60 मिमी | सामग्री: | स्टेनलेस स्टील |
| गैस मूल्य: | > 95% | लंबाई: | 23.5 मीटर |
| हाई लाइट: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,आर्गन गैस इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल डबल ग्लेज़िंग प्रोडक्शन लाइन |
||

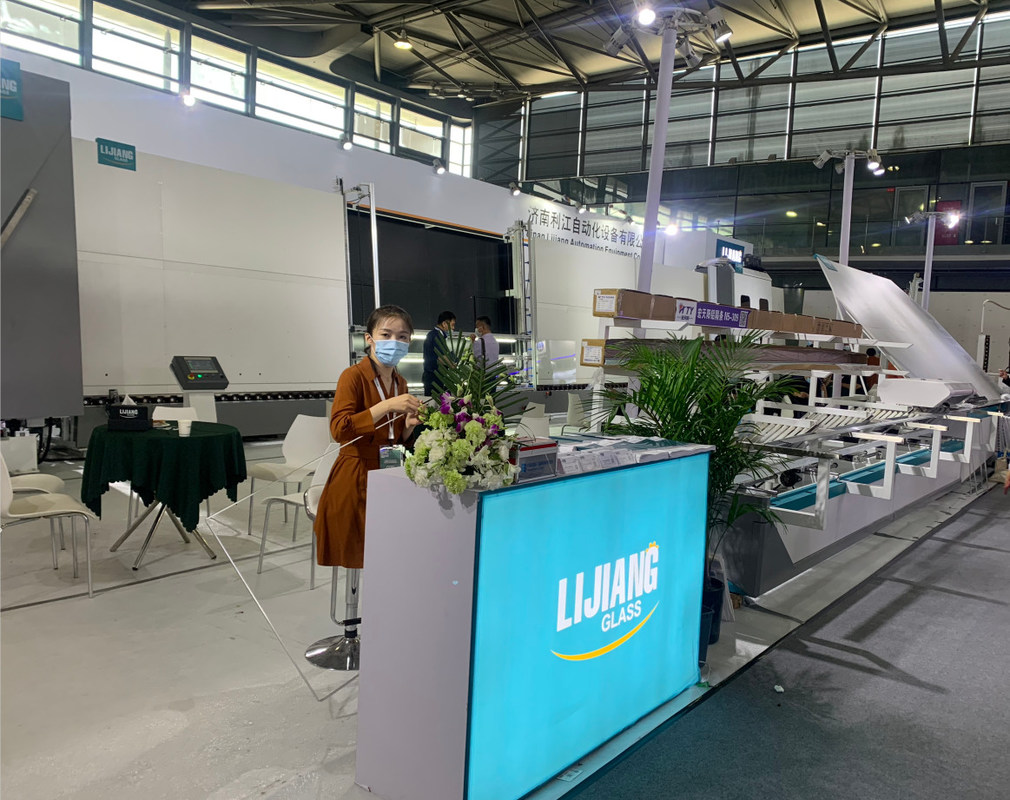

स्वचालित ऑनलाइन गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन
गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन का परिचय
कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक का उपयोग करना आईजी उत्पादन की उच्च गुणवत्ता में सुधार के लिए कांच को पहियों से दूषित होने और निशान छोड़ने से रोकें।लाइन में सात खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि से कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुंच सकती है
• स्पेसर फ्रेम पर छेद करने की कोई जरूरत नहीं
• मानक गैस आर्गन गैस है
07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | 45मी/मिनट |
| धुलाई ब्रश | मुलायम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 1m³/मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ |
| आयाम | 23500*3500*3700mm |
| वज़न | 6500किग्रा |
गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन के अन्य आकार:
| मापदंडों | इकाई | एलजेबीजेड2025जीएफ | LJBZ2535GF | एलजेबीजेड2535डीजीएफ |
| बिजली की आपूर्ति | 380 वी 50 हर्ट्ज 3पी | |||
| कुल शक्ति | किलोवाट | 41 | 44.5 | 51.5 |
| धोने की गति | मी/मिनट | 2~10 | ||
| अधिकतम काम करने की गति | मी/मिनट | 45 | ||
| न्यूनतम कांच का आकार | मिमी | 450*280 | ||
| अधिकतम कांच का आकार | मिमी | 2000*2500 2000x3000 (दो बार दबाया गया) |
2500*3200 2500*3500(दो बार दबाया गया) 2500x4500 (दो बार दबाया गया, चूसने वाले जोड़ें) |
|
| फ्लैट कांच की मोटाई | मिमी | 3~15(3-30) | ||
| धुलाई ब्रश | टुकड़े टुकड़े | 6 | ||
| इन्सुलेट ग्लास की अधिकतम मोटाई | मिमी | 60 | ||
| कुल गैस खपत | एल/मिनट | 1200 | ||
| कन्वेयर रोल ऊंचाई | मिमी | 520 | ||
| आयाम | एल * डब्ल्यू * एच (मिमी) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
के वैकल्पिक कार्य गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन :
• वैकल्पिक किनारों के साथ स्टेप ग्लास (L:100mm W:50mm)
• आकार का गिलास
• पूर्व वाशिंग मशीन
स्वचालित . का विवरणवर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन
01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
02 धुलाई मशीन
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• हवा के चाकू मोटाई के अनुसार हवा के चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकते हैं
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, धुलाई की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
03 डिस्चार्ज सेक्शन
• भंडारण कांच
04 निरीक्षण और स्थापना अनुभाग
की नई संरचना यह अनुभाग को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
06 प्रेसिंग और फिलिंग सेक्शन
लिजिआंग ग्लास के अन्य उत्पाद
वर्टिकल एज डिलीटिंग मशीन सर्वो मोटर के साथ ग्लास एज ग्राइंडिंग मशीन
LJDM2545 स्मार्ट वर्टिकल एज डिलीटिंग मशीन का उपयोग लो-ई ग्लास की एज फिल्म को हटाने के लिए किया जाता है।कांच के किनारे को हटाने वाली मशीन आयातित सर्वो नियंत्रण प्रणाली को अपनाती है, सुचारू संचालन के साथ सटीक स्थिति।उच्च गुणवत्ता वाले पीसने वाले पहिये टिकाऊ होते हैं, साफ और सुंदर पीसने वाली दरार पैदा कर सकते हैं।दूरी को मनमाने ढंग से 10 ~ 150 मिमी के बीच सेट किया जा सकता है।
लो-ई ग्लास, जिसे लो रेडिएशन ग्लास भी कहा जाता है, एक तरह का फिल्म उत्पाद है जो कांच की सतह पर बहुपरत धातु या अन्य यौगिकों से बना होता है।आम कांच और पारंपरिक वास्तुशिल्प लेपित कांच की तुलना में, कोटिंग में उत्कृष्ट गर्मी इन्सुलेशन प्रभाव और अच्छा प्रकाश संप्रेषण होता है।
लो-ई ग्लास प्रकार:
सिंगल सिल्वर लो-ई ग्लास
सिंगल सिल्वर लो-ई कोटेड ग्लास में आमतौर पर केवल एक फंक्शनल लेयर (सिल्वर लेयर) होती है।अन्य धातु और मिश्रित परतों के अलावा, कोटिंग परतों की कुल संख्या 5 तक पहुंच जाती है।
डबल सिल्वर लो-ई ग्लास
डबल सिल्वर लो-ई कोटेड ग्लास में दो कार्यात्मक परतें (सिल्वर लेयर), साथ ही अन्य धातु और मिश्रित परतें होती हैं, कोटिंग परतों की कुल संख्या 9 तक पहुंच जाती है। हालांकि, डबल सिल्वर लो-ई ग्लास की तकनीकी प्रक्रिया नियंत्रण बहुत अधिक कठिन है। एकल चांदी की तुलना में।
लो-ई फिल्म हटाने की मशीन की मुख्य विशेषता:
वर्टिकल लो-ई ग्लास एज डिलीशन मशीन में 3 सेक्शन होते हैं: ग्लास लोडिंग सेक्शन, डिलीटिंग सेक्शन और ग्लास अनलोडिंग सेक्शन।लो-ई फिल्म विलोपन मशीन में 4 प्रकार की विभिन्न दिशाएँ होती हैं।ऑनलाइन लो-ई और आउटलाइन लो-ई ग्लास।
वर्टिकल लो-ई फिल्म एज डिलीशन मशीन डबल या ट्रिपल लो-ई फिल्म को हटा सकती है।
तकनीकी मापदण्ड:
| मैक्स।ग्लास प्रसंस्करण आकार | 2500*4500mm |
| न्यूनतम।ग्लास प्रसंस्करण आकार | 400 * 280 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| पीसने वाले पहिये का व्यास | 200 मिमी |
| कन्वेयर ऊंचाई | 500 मिमी |
| किनारे हटाने की चौड़ाई | 10-50 मिमी |
| संचरण की गति | 29मी/मिनट |
| एज हटाने की गति | 2-29मी/मिनट |
| घर्षण पहिया चौड़ाई | 10/12/15 मिमी |
| कांच की मोटाई | 3 - 15 मिमी |
| पीस पहिया गति | 0 ~ 3000r / मिनट |
| कुल हवा की खपत | 100 लीटर/मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50Hz 15KW |
| आयाम | आयाम: 9700×2500×3400 मिमी |
| कुल वजन | 3700KG |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | ताइवान | टायडा |
| पीएलसी | ताइवान | टायडा |
| वायवीय घटक | ताइवान | एयरटैक |
| कम दबाव बिजली | जर्मनी | सीमेंस |
| परिपथ वियोजक | जर्मनी | सीमेंस |
| सेंसर स्विच | कोरिया | ऑटोनिक्स |
| दृष्टिकोण स्विच | कोरिया | ऑटोनिक्स |
| सीमा परिवर्तन | ताइवान | प्रवृत्त होना |
| योजक | जर्मनी | सीमेंस |
| आवृत्ति कनवर्टर | फ्रांस | श्नाइडर |
| मुख्य बटन | फ्रांस | श्नाइडर |
| इंटरमीडिएट रिले | जापान | OMRON |
