उत्पाद विवरण:
|
प्रोडक्ट का नाम: | वर्टिका इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन | वोल्टेज: | 380 वी 50 हर्ट्ज 3पी |
---|---|---|---|
धोने की गति: | 2-10मी/मिनट | अधिकतम काम करने की गति: | 45मी/मिनट |
फ्लैट कांच की मोटाई: | 3-15 मिमी | धुलाई ब्रश: | 6 पीस |
हाई लाइट: | इन्सुलेट ग्लास उत्पादन लाइन,डबल ग्लेज़िंग इन्सुलेट ग्लास उत्पादन लाइन,इन्सुलेट डबल ग्लेज़िंग उत्पादन लाइन |

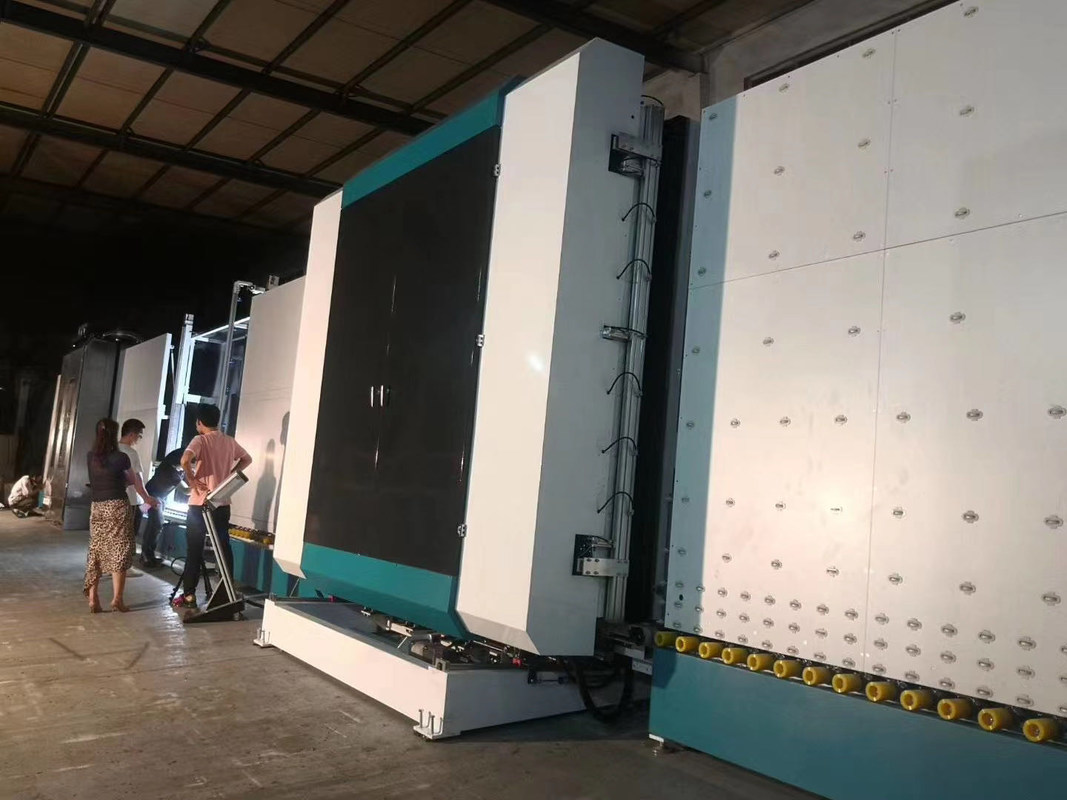

ग्लास प्रसंस्करण इन्सुलेट करने के लिए डबल ग्लेज़िंग इन्सुलेट ग्लास उत्पादन लाइन जंबो आकार 3300 * 7000 मिमी:
डबल ग्लेज़िंग इंसुलेटिंग ग्लास प्रोसेसिंग लाइन की मुख्य विशेषता
● जर्मन सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
लेपित लो-ई ग्लास की स्वचालित पहचान
3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास को साफ कर सकते हैं
वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण का उपयोग करती है
प्लेट की दबी हुई सतह को सीधा रखने के लिए एडजस्टेबल प्रेस बोर्ड
विमानन प्लग कनेक्शन मोड
स्वचालित तापमान नियंत्रण और जल धुलाई प्रणाली के साथ पानी की टंकी
वायु ताप प्रणाली
एयर फैन ऑटोमैटिक स्टार्ट और स्टॉप सेटिंग
शोर में कमी प्रणाली
ट्रिपल आईजी और आकार के आईजी के निर्माण के लिए लागू
धुलाई की गति का ऑनलाइन प्रदर्शन
बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत
स्वचालित जंबो आकार डबल गैस भरने के विकल्प इन्सुलेट ग्लास लाइन
1. प्री-वॉशिंग
2. 3 या 4 साइड स्टेप IG . के लिए स्वचालित रूप से सटीक स्थिति
3. स्वचालित गैस भरने से गैस का मूल्य निर्धारित हो सकता है और उच्च गैस सांद्रता के साथ ऑनलाइन भरने की प्रक्रिया प्रदर्शित हो सकती है
1. आईजी लाइन क्या है?
IG लाइन प्रकार आर्गन से नहीं भरता है, लेकिन आर्गन गैस से भरता है।दो विशेष IG लाइनें, एक एयर फ्लोटिंग IG लाइन और एक अल्ट्रा-फास्ट IG लाइन (दो IG इकाइयों को एक साथ सफाई और दबाने) भी हैं।
IG लाइन को डबल ग्लेज़िंग लाइन कहा जाता है और इसमें ग्लास वॉशर, स्पेसर फ्रेम इंस्टॉलेशन और ग्लास प्रेस शामिल हैं।आमतौर पर 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500, और 3300 * 7000 IG लाइनें होती हैं।
2. हमारी कंपनी क्या करती है?
LIJIANG GLASS 2012 से जिनान, चीन में स्थित एक निर्माता है। हम आईजी लाइन, डबल ग्लेज़िंग सील रोबोट, स्पेसर झुकने वाली मशीन, ब्यूटाइल एक्सट्रूडर ड्रायर फिलिंग मशीन जैसी बिक्री के बाद सेवा के साथ दुनिया भर में साबित मशीनों का निर्माण करते हैं।
3. बिक्री के बाद सेवा कैसे प्रदान करें?
भारत और भारत के आसपास के बाजारों में दो भारतीय स्थानीय इंजीनियर हैं जो समय पर आपकी सेवा कर सकते हैं।
दक्षिण अमेरिकी बाजार में, एक इंजीनियर है जो सेवा प्रदान करता है।
अन्य बाजारों के लिए, हमारे पास 10-20 वर्षों के अनुभव वाले इंजीनियरों की एक टीम है, जो विदेशी ग्राहकों के कारखानों में जाते हैं, मशीनें लगाते हैं, श्रमिकों को प्रशिक्षित करते हैं, और समय पर बिक्री के बाद सेवा प्रदान करते हैं।
विश्वव्यापी वायरस के बाद से, हमारे इंजीनियरों को दुनिया के कई देशों में प्रतिबंधित कर दिया गया है।इसलिए हम वीचैट, व्हाट्सएप और अन्य के साथ ऑनलाइन इंस्टॉलेशन सेवाएं और प्रशिक्षण कार्य प्रदान करते हैं।एक बार जब दुनिया बेहतर हो जाएगी, तो हमारे इंजीनियर फिर से हमारी मशीनों की जांच करेंगे।
4. उत्पादन लाइन को कैसे पैकेज करें?
आईजी लाइन के एक सेट को आम तौर पर दो कंटेनरों की जरूरत होती है, जब विदेश में शिपिंग, 40 एचक्यू कंटेनरों के 2 टुकड़े।
स्वचालित इन्सुलेट ग्लास उत्पादन लाइन का विवरण:
• वर्टिकल इंसुलेटिंग ग्लास उत्पादन लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
• 01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
• 02 धुलाई मशीन
मुख्य विशेषता:
• आप लो-ई ग्लास को 0.1 मिमी मुलायम बालों के 6 मुलायम ब्रश से धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकविल एयर नाइफ) का उपयोग करता है और एयर आउटलेट के आकार को एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम करता है, प्रत्येक पेंच को ढीला होने से रोकता है, और हवा के चाकू के प्रतिध्वनि से बचा जाता है।
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है।
• सफाई गति प्रदर्शन के साथ ऑपरेशन बॉक्स सफाई की गति (8-10m) को सटीक रूप से प्रदर्शित कर सकता है।
• पानी की टंकी स्वचालित तापमान नियंत्रण, जल आपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है।
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
कार्यक्षेत्र का पैरामीटर स्वचालित इन्सुलेट ग्लास उत्पादन लाइन
इकाई | एलजेबीजेड3370 | |
वोल्टेज | 380V50Hz3P | |
कुल शक्ति | किलोवाट | 54.5 |
धोने की गति | मी/मिनट | 2-10 |
अधिकतम काम करने की गति | मी/मिनट | 45 |
न्यूनतम कांच का आकार | मिमी | 450*280 |
मैक्समम ग्लास साइज | मिमी | 3300*7000 3000*3000 (डबल प्रेस) |
फ्लैट कांच की मोटाई | मिमी | 3-30 |
धुलाई ब्रश | टुकड़े टुकड़े | 6 |
इन्सुलेट ग्लास की अधिकतम मोटाई | मिमी | 80 |
कुल गैस खपत | एल/मिनट | 1500 |
कन्वेयर रोल ऊंचाई | मिमी | 520 |
आयाम (एल * डब्ल्यू * एच) | मिमी | 47200*3500*4500 |
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | क़िंगहुआ |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |

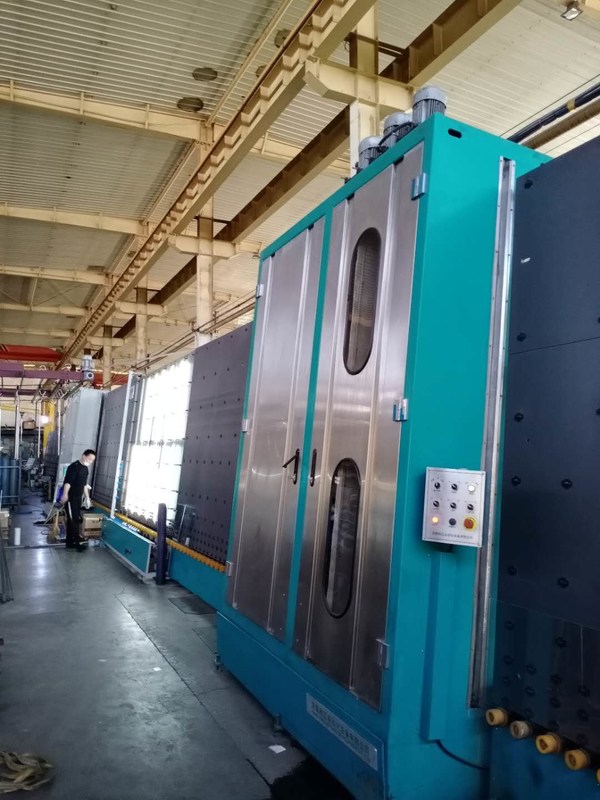

स्वचालित इन्सुलेट ग्लास उत्पादन लाइन के चित्र
लिजिआंग ग्लास का संबंधित उत्पादन
प्रसंस्करण इन्सुलेट करने के लिए सीई हॉट मेल्ट ब्यूटाइल एक्सट्रूडर उपकरण के साथ स्वचालित ब्यूटाइल मशीन
उच्च गुणवत्ता के साथ ऑटोमेटिक बुयल एक्सट्रूडर मशीन
आवेदन
पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
विभिन्न गति के अनुसार गोंद की मात्रा को स्वचालित रूप से समायोजित करता है
एल्यूमीनियम बार की चौड़ाई को स्वचालित रूप से पहचाना जा सकता है और चिपकने वाला थूथन तदनुसार समायोजित किया जा सकता है।
हाइड्रोलिक सिस्टम जर्मन घटकों का उपयोग यह सुनिश्चित करने के लिए करता है कि चिपकने वाला एक समान और पूर्ण है
उच्च गति प्रीहीटिंग, कार्य कुशलता में सुधार
प्रीहीटिंग फंक्शन के साथ
निकास और inflatable विशेषताएं कोटिंग की गुणवत्ता में सुधार करती हैं और चिपकने वाली आपूर्ति समय को कम करती हैं
तेजी से कोटिंग की गति, 47 मीटर / मिनट तक
निचोड़ने का दबाव: 10-18MPa
तापमान: 110-140 ℃
एल्यूमिनियम स्पेसर चौड़ाई: 6A-27A
गति: 5-47 मीटर / मिनट
ब्यूटाइल सिलेंडर व्यास: 200 मिमी
वायु आपूर्ति: 0.4㎡ / मिनट
वायवीय दबाव:> 0.6Mpa
कुल शक्ति: 380V, 5.7KW, 50HZ
आयाम: 2800 * 700 * 900 मिमी
वजन: 650 किग्रा
के तकनीकी पैरामीटरस्वचालित गर्म पिघल एक्सट्रूडर मशीन
दबाव निचोड़ें | 10-18MPa |
तापमान | 110~140℃ |
गोंद मोटाई | 0.3-0.5 मिमी |
गोंद की चौड़ाई | 3.5 मिमी |
एल्यूमिनियम स्पेसर चौड़ाई | 5.5-26.5 मिमी |
स्पीड | 0-47मी/मिनट |
ब्यूटाइल सिलेंडर का व्यास | 200 मिमी |
हवा की आपूर्ति | 0.4m³/मिनट |
हवा का दबाव | 0.6MPa |
कुल शक्ति | 380V, 5.7KW, 50HZ |
आयाम | 2800 × 700 × 900 मिमी (एल × डब्ल्यू × एच) |
वजन | 750 किग्रा |
उपकरण विवरण स्वचालित ब्यूटाइल एक्सट्रूडर इंसुलेटिंग ग्लास मशीन
जर्मनी सीमेंस पार्ट्स
ब्यूटाइल एक्सट्रूडर मशीन जर्मन ब्रांड सीमेंस पीएलसी, स्थिर प्रदर्शन को अपनाएं।
KINCO टच स्क्रीन
टौब स्क्रीन ऑपरेशन, सिंपल ट्रायल, क्लियर इंटरफेस, सिंपल ऑपरेशन, स्मार्ट टच स्क्रीन, अपडेटेड प्रोग्रामिंग का इस्तेमाल करें।
जर्मनी में वाल्व है
हाई स्पीड ब्यूटाइल एक्सट्रूडर मशीन जर्मनी के हार्वे वाल्व, अधिक स्थिर प्रदर्शन को अपनाएं।
अलार्म व्यवस्था
ब्यूटाइल जोड़ने की याद दिलाते हुए, स्वचालित रूप से अलार्म सिस्टम को अपनाएं।
गोंद सिलेंडर
रबर सिलेंडर पुल-अप संरचना को अपनाता है, जो ब्यूटाइल को बदलने के लिए सुविधाजनक है।
जर्मनी मैक्सिमेटर सिलेंडर
सुपर चार्जिंग सिस्टम प्रसिद्ध वायवीय और हाइड्रोलिक सिलेंडर को गोद लेता है, आउटलेट तेल के दबाव को दृढ़ता से नियंत्रित करता है।
गति परिवर्तन के अनुसार गोंद पुटपुट को स्वचालित रूप से समायोजित करें
सफेद रेखा की समस्या को हल करने के लिए बीम की ऊंचाई समायोजन सुविधाजनक, प्रभावी है
लिजिआंग ग्लास के अन्य उत्पाद
एल्यूमिनियम बार्स और वार्म बार्स के साथ स्पेसर झुकने वाली मशीन
आवेदन
एल्यूमीनियम बार और वर्म बार के साथ स्वचालित स्पेसर झुकने वाली मशीन एक एल्यूमीनियम के साथ विभिन्न उत्तल बहुभुज एल्यूमीनियम फ्रेम बना सकती है।एल्यूमीनियम बार और वर्म बार के साथ स्वचालित स्पेसर झुकने वाली मशीन एक एल्यूमीनियम के साथ विभिन्न उत्तल बहुभुज एल्यूमीनियम फ्रेम बना सकती है।झुकने वाली मशीनों का उपयोग एल्यूमीनियम की छड़, स्टेनलेस स्टील की छड़, वर्म बार, थर्मेक्स, आदि को मोड़ने के लिए किया जा सकता है। झुकने वाली मशीन में बड़े फ्रेम का समर्थन करने के लिए प्रिंट कॉर्ड, प्रिंट लेबल, ड्रिल होल, यूएसबी, मशीन हैंड्स भी शामिल हैं।
उपकरण विवरण
अग्रणी प्रौद्योगिकी
तकनीकी डेटा
अधिकतम झुकने का आकार | 2000 मिमी * 2000 मिमी (2500 मिमी * 2500 मिमी) |
न्यूनतम झुकने का आकार | 250 मिमी * 200 मिमी |
एल्यूमिनियम स्पेसर चौड़ाई | 5.5-27mm |
आयामी त्रुटि | ± 0.5 मिमी |
कोण त्रुटि | ±1º |
संसाधन गति | 26s |
हवा की आपूर्ति | ≥0.65एमपीए |
कुल शक्ति | AC220/380V 50Hz 2.5KW |
आयाम | 10500mm*2200mm*2600mm |
विद्युत पैरामीटर
नाम | ब्रांड | नाम | ब्रांड |
पीएलसी | जर्मन सीमेंस | त्रिक | ताइवान एयरटेक |
कम वोल्टेज विद्युत उपकरण | जर्मन सीमेंस | सिलेंडर | ताइवान एयरटेक |
सर्वो मोटर | जापान फ़ूजी | सोलेनोइड वाल्व | ताइवान एयरटेक |
सर्वो चालक | जापान फ़ूजी | स्विच पावर | ताइवान निविदा |
रिले | जापान ओमरोन | टच स्क्रीन | ताइवान WEINVIEW |
सेंसर | कोरिया ऑटोनिक्स | मार्गदर्शक | ताइवान टीबीआई |
कार्यक्षेत्र ऑटो उद्योग फ्लैट ग्लास वॉशिंग और सफाई मशीन
1. का अवलोकन ऑटो वर्टिकल ग्लास वॉशिंग और सुखाने की मशीन
ऑटोमोटिव उद्योग फ्लैट ग्लास वाशर का उपयोग डबल ग्लेज़िंग को संसाधित करने के लिए कांच की सफाई के लिए किया जाता है।स्वचालित ऊर्ध्वाधर वॉशर और वॉशर निम्नलिखित कार्य कर सकते हैं: फ्लैट और लो-ई ग्लास की पूर्व-सफाई, सफाई और सुखाने।उत्पादन में।ग्लास वाशर में छोटे पदचिह्न, उच्च दक्षता, उच्च प्रदर्शन और सुविधाजनक रखरखाव के फायदे हैं।
2.Advantage कांच धोने की मशीन का• आप लो-ई ग्लास को 0.1 मिमी मुलायम बालों के 3 जोड़ी मुलायम ब्रश से धो सकते हैं
• पूर्व-सफाई (वैकल्पिक)
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है।
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकविल एयर नाइफ) का उपयोग करता है और एयर आउटलेट के आकार को एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम करता है, प्रत्येक पेंच को ढीला होने से रोकता है, और हवा के चाकू के प्रतिध्वनि से बचा जाता है।
• यूरोपीय साइलेंसर प्रणाली
• सफाई गति प्रदर्शन के साथ ऑपरेशन बॉक्स सफाई की गति (8-10m) को सटीक रूप से प्रदर्शित कर सकता है।• पानी की टंकी स्वचालित तापमान नियंत्रण, जल आपूर्ति प्रणाली
• स्टेनलेस स्टील सामग्री
3. वर्टिकल ग्लास वॉशिंग मशीन की मुख्य विशेषताएं:
4. टेक पैरामीटर्स लंबवत ग्लास सफाई और सुखाने की मशीन
बिजली की आपूर्ति | वोल्टेज (वी) | 380 |
आवृत्ति (हर्ट्ज) | 50 | |
मुख्य शक्ति | किलोवाट | 35 |
धोने की गति | मी/मिनट | 1~7 |
अधिकतम उच्च गति | मी/मिनट | 10 |
न्यूनतम कांच का आकार | मिमी | 450×280 |
अधिकतम कांच का आकार | मिमी | 2500×4000 |
कांच की मोटाई | मिमी | 3~15 |
रोलर ऊंचाई | मिमी | 500 ± 20 |
कुल वजन | किलोग्राम | 3500 |
5. स्वचालित का विवरणग्लास वॉशिंग मशीन
लिजिआंग ग्लास का परिचय
आवेदन
डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन (गैस फिलिंग के साथ) में चार सेक्शन, ट्रांसफर सेक्शन, वाशिंग सेक्शन, इंस्पेक्शन सेक्शन और प्रेसिंग सेक्शन (पूरी तरह से 7 भाग) होते हैं।यह स्वचालित रूप से उच्च गुणवत्ता और विविधता वाले डीजीयू बनाने के लिए उन्नत तकनीक का उपयोग करता है, जैसे डबल ग्लास, ट्रिपल ग्लास, लो-ई ग्लास, आकार का ग्लास और स्टेप्ड ग्लास।इसके अलावा, एक नई IG लाइन जो एक ही समय में डबल ग्लास के दो टुकड़े भर सकती है।
आदर्श | न्यूनतम आकार | अधिकतम आकार | लो-ई ग्लास | स्टेप ग्लास | ट्रिपल ग्लास | गैस भरना (जी) |
एलजेबीजेड1825 | 300*500 | 1800*2500 | मैं | मैं | मैं | मैं |
एलजेबीजेड2025 | 300*500 | 2000*2500 | मैं | मैं | मैं | मैं |
एलजेबीजेड2230 | 300*500 | 2200*3000 | मैं | मैं | मैं | मैं |
एलजेबीजेड2530 | 300*500 | 2500*3500 | मैं | मैं | मैं | मैं |
लो-ई ग्लास / स्टेप ग्लास / ट्रिपल ग्लास / शेप्ड ग्लास / फिलिंग गैस फंक्शन वैकल्पिक हैं।और गैस भरने के साथ LJBZ2535G IG लाइन का आकार अधिकतम 2500 * 3200 मिमी के गिलास में गैस भर सकता है, न कि 2500 * 3500 मिमी।
पैरामीटर डेटा
1. उत्पादन का नाम: प्रेस पैनल के साथ ग्लास प्रोसेसिंग लाइन को इन्सुलेट करना और गैस भरना
2. मॉडल: LJBZ2535G
3. मूल स्थान: जिनान, चीन
4. ग्लास मोटाई: 3 - 15 मिमी
5. इन्सुलेट ग्लास मोटाई: 60 मिमी
6. ग्लास धोने की गति: 2 - 10 मीटर / मिनट
7. ग्लास कन्वेयर गति: 48 मीटर / मिनट
8. वाशिंग ब्रश : 3 जोड़ी मुलायम ब्रश
9. वाशिंग मशीन की सामग्री: स्टेनलेस स्टील
10. समारोह: डीजीयू / स्टेप ग्लास / शेप ग्लास / ट्रिपल ग्लास / फिलिंग आर्गन गैस बनाना
11. अधिकतम कांच का आकार: 2500 * 3500 मिमी
12. गैस भरने के लिए अधिकतम कांच का आकार: 2500 * 3200 मिमी
13. वारंटी: 12 महीने
14. रंग: नीला (चमकदार सफेद), कई रंगों को ग्राहक बनाया जा सकता है
15. लंबाई: 23.5m
16. दिशा: दाएं से बाएं
17. आकार का कांच: एक तरफ सीधा होना चाहिए
18. न्यूनतम कांच का आकार: 450 * 280 मिमी
19. ऊंचाई (रोलर्स टू ग्राउंड): 520mm
20. स्टेप ग्लास : छोटा ग्लास अंदर या बाहर होता है
मुख्य विशेषताएं
