उत्पाद विवरण:
|
| Brand name: | Insulating Glass Production Line with gas filling | ब्रांड: | लिजिआंग ग्लास |
|---|---|---|---|
| अधिकतम कांच का आकार: | 2500 मिमी*3500 मिमी/कमीशन | कांच की मोटाई: | 3-30 मिमी |
| आईजी मोटाई: | 60 मिमी | सामग्री: | स्टेनलेस स्टील |
| गैस मूल्य: | > 95% | गारंटी: | 1 साल |
| हाई लाइट: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,आर्गन गैस इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल इंसुलेटिंग ग्लास लाइन |
||

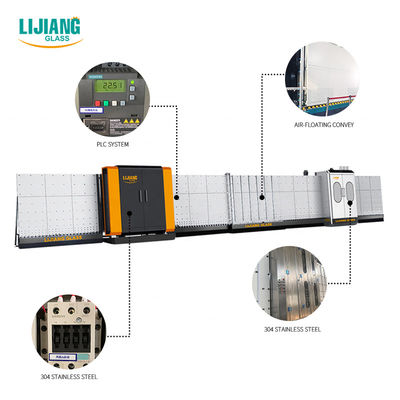

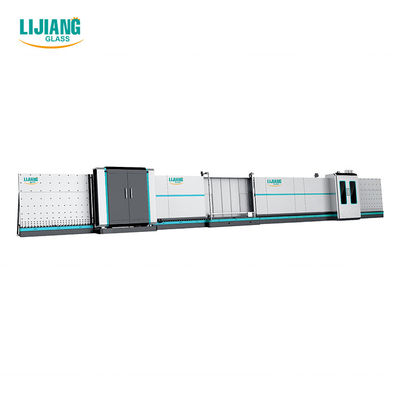

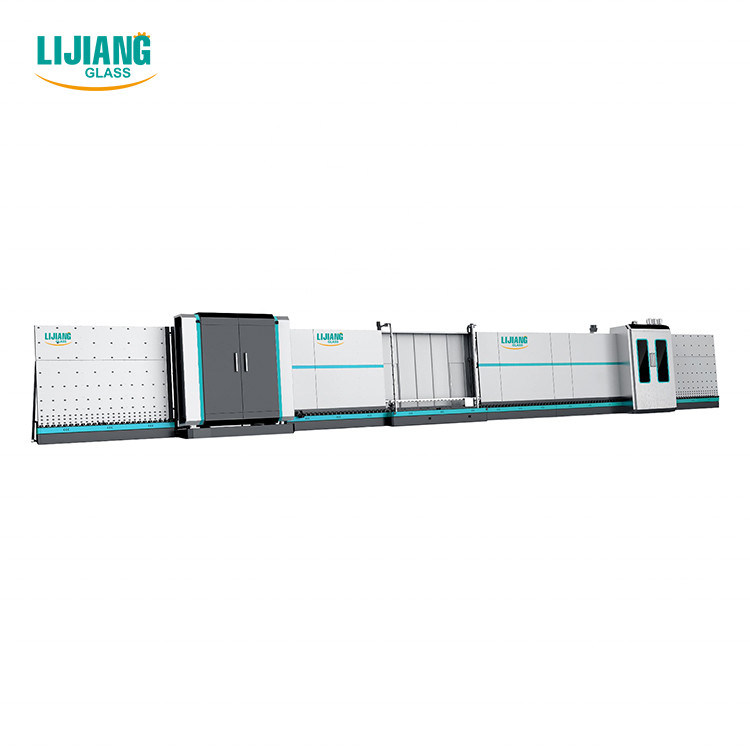

आर्गन गैस फिलिंग के साथ ऑटोमैटिक वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन
गैस भरने के साथ ऊर्ध्वाधर इन्सुलेट ग्लास प्रसंस्करण लाइन का परिचय
कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक का उपयोग करना आईजी उत्पादन की उच्च गुणवत्ता में सुधार के लिए कांच को पहियों से दूषित होने और निशान छोड़ने से रोकें।लाइन में सात खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
का विवरणगैस भरने के साथ ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन:
01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
02 धुलाई मशीन
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• हवा के चाकू मोटाई के अनुसार हवा के चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकते हैं
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, धुलाई की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
03 डिस्चार्ज सेक्शन
• भंडारण कांच
04 निरीक्षण और स्थापना अनुभाग
की नई संरचना यह अनुभाग को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
06 प्रेसिंग और फिलिंग सेक्शन
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि से कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुंच सकती है
• स्पेसर फ्रेम पर छेद करने की कोई जरूरत नहीं
• मानक गैस आर्गन गैस है
07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डाटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | 45मी/मिनट |
| धुलाई ब्रश | मुलायम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 1m³/मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ |
| आयाम | 23500*3500*3700mm |
| वज़न | 6500किग्रा |
के वैकल्पिक कार्य गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन :
• वैकल्पिक किनारों के साथ स्टेप ग्लास (L:100mm W:50mm)
• आकार का गिलास
• पूर्व वाशिंग मशीन
गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन के अन्य आकार:
| मापदंडों | इकाई | एलजेबीजेड2025जीएफ | LJBZ2535GF | एलजेबीजेड2535डीजीएफ |
| बिजली की आपूर्ति | 380 वी 50 हर्ट्ज 3पी | |||
| कुल शक्ति | किलोवाट | 41 | 44.5 | 51.5 |
| धोने की गति | मी/मिनट | 2~10 | ||
| अधिकतम काम करने की गति | मी/मिनट | 45 | ||
| न्यूनतम कांच का आकार | मिमी | 450*280 | ||
| अधिकतम कांच का आकार | मिमी | 2000*2500 2000x3000 (दो बार दबाया गया) |
2500*3200 2500*3500(दो बार दबाया गया) 2500x4500 (दो बार दबाया गया, चूसने वाले जोड़ें) |
|
| फ्लैट कांच की मोटाई | मिमी | 3~15(3-30) | ||
| धुलाई ब्रश | टुकड़े टुकड़े | 6 | ||
| इन्सुलेट ग्लास की अधिकतम मोटाई | मिमी | 60 | ||
| कुल गैस खपत | एल/मिनट | 1200 | ||
| कन्वेयर रोल ऊंचाई | मिमी | 520 | ||
| आयाम | एल * डब्ल्यू * एच (मिमी) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
लिजिआंग ग्लास के संबंधित उत्पाद
स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट मशीन
समारोह और सुविधा
1. मशीन ग्लास गहरी प्रसंस्करण उद्यम, उच्च स्वचालन, श्रम तीव्रता को कम करने, जनशक्ति बचाने, उत्पादन क्षमता में सुधार के लिए उपयुक्त है
2. पूरी मशीन मेमोरी फंक्शन के साथ मैन-मशीन टच स्क्रीन इंटरफेस को अपनाती है।
3. कोटिंग सीलेंट के बाद, कांच के किनारे और कोने हवा के बुलबुले, चिकनी सतह के बिना भरे हुए हैं, कोने को पार करने की कोई आवश्यकता नहीं है
4. स्वतंत्र सीलेंट आपूर्ति प्रणाली (मिक्सिंग डिवाइस सहित) के दो सेटों का उपयोग करके, दो प्रकार के सीलेंट तेजी से स्विच करते हैं, एक-बटन ऑपरेशन में आसानी से (मॉडल II)
5. मशीन की चौड़ाई 1.5 मीटर है, छोटी मंजिल क्षेत्र, अंतरिक्ष बचाओ
6. तीसरा खंड प्रभावी ढंग से दक्षता में सुधार के लिए ग्लास को पूर्ववत कर सकता है
7. सबसे छोटा इन्सुलेट ग्लास आकार संसाधित किया जा सकता है 400 * 300 मिमी
8. मिक्सर में एंटी ब्लॉकिंग डिवाइस से लैस
9. सर्वो नियंत्रण प्रणाली विश्व प्रसिद्ध ब्रांड (जापान यास्कावा) को गोद लेती है, प्रदर्शन स्थिर है
10. सटीक स्थिति के साथ ग्लास को सुचारू रूप से स्थानांतरित करने के लिए शाफ्ट ट्रांसमिशन।
11. बेल्ट पर चिपके सीलेंट से बचने के लिए विशेष वी टाइप ट्रांसमिशन बेल्ट, कांच के किनारे को साफ करना सुनिश्चित करें, वी टाइप ब्लॉक परिवर्तनशील है।
12. स्पेयर पार्ट्स उच्च मानकीकरण और उच्च परिशुद्धता के साथ उत्पादित होते हैं, सुनिश्चित करें कि मशीन का उपयोग दीर्घकालिक स्थिरता के साथ किया जा सकता है
13. ट्रिपल ग्लेज़िंग के लिए उपयुक्त।
14. बैकबोर्ड पर कन्वेइंग व्हील एम्बेडेड व्हील को गोद लेता है, यह सुनिश्चित करने के लिए कि ग्लास को सुचारू रूप से ले जाया जाए
ऊर्ध्वाधर इन्सुलेट ग्लास सीलिंग रोबोट की विशिष्टता
| नमूना | एलजेटीजे2540डी |
| वोल्टेज पावर | 380V 13KW |
| हवा का दबाव | 0.5 ~ 0.7 एमपीए |
| दबाव निकालना | 32एमपीए |
| मैक्स।ग्लास आकार | 2500*4000mm |
| न्यूनतम कांच का आकार | 400*300mm |
| कांच की मोटाई | 12 ~ 56 मिमी |
| काम करने की गति | 5~40मी/मिनट |
| समग्र आयाम | 11000*1500*4500mm |
2.2 मशीन शोर
| ए-भारित ध्वनि दबाव स्तर | |
| स्टैंड-बाय स्टेट | कार्यशील अवस्था |
| 50 डीबी | 85 डीबी |
मुख्य विशेषताएं:
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
• 4 खंड, कांच भंडारण कर सकते हैं
• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
• खुरचनी और रोलर से कांच के कोनों को स्वचालित रूप से ठीक करें
• कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें
• प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
• डबल ग्लास कोट कर सकते हैं
• वैकल्पिक किनारों के साथ आकार का गिलास, स्टेप ग्लास, ट्रिपल ग्लास (वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है (वैकल्पिक)
• सिलिकॉन, पॉलीसल्फ़ाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
• गोंद सिर मशीन के सामने है, जो स्टेप ग्लास कोटिंग के लिए आसान है
• इंसुलेटिंग ग्लास प्रोसेसिंग लाइन के साथ जोड़ा जा सकता है
• कोड स्कैनिंग फ़ंक्शन के साथ (वैकल्पिक)
तकनीकी डाटा
| मैक्स।कांच का आकार | 2500*4000mm |
| न्यूनतम।कांच का आकार | 400*300mm |
| कांच की मोटाई | 12-50 मिमी |
| काम करने की गति | 5-40मी/मिनट |
| हवा का दबाव | 0.6MPa |
| दबाव निचोड़ें | 32एमपीए |
| वोल्टेज शक्ति | 380V 15kw |
| समग्र आयाम | 11000*2000*3500mm |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
| CPU | जापान | यास्कावा |
| कम वोल्टेज घटक | जर्मनी | सीमेंस |
| गाइडवे | ताइवान | HIWIN |
| बिजली की आपूर्ति को बदलना | ताइवान | मेगावाट |
| सेंसर स्विच | कोरिया | ऑटोनिक्स |
| वायवीय घटक | जापान | एसएमसी |
| टच स्क्रीन | चीन | गोशानी |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
