उत्पाद विवरण:
|
उत्पादन का नाम: | कांच उठाने की मशीन | कांच का वजन: | 400 किग्रा / 600 किग्रा / 800 किग्रा |
---|---|---|---|
कांच चूसने वाला: | 4/6/8 या अधिक | ब्रांड: | लिजिआंग ग्लास |
गारंटी: | 1 साल | वोल्टेज: | 220 वी |
हाई लाइट: | वैक्यूम ग्लास लिफ्टर मशीन उतारना,300 किलो वैक्यूम ग्लास लिफ्टर मशीन,वैक्यूम ग्लास लिफ्टर मशीन लोड हो रहा है |

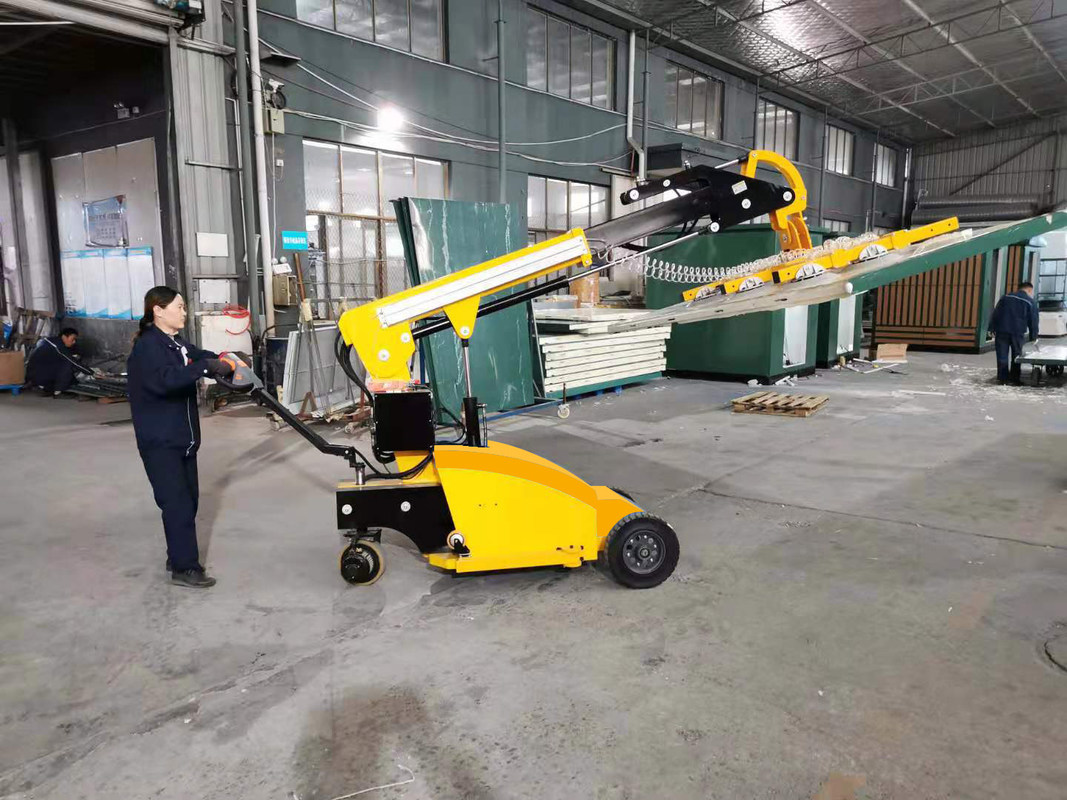

चार मीटर बांह और चार मीटर लंबाई के साथ वायवीय वैक्यूम ग्लास लिफ्टर मशीन
1. का कार्य विवरणकांच उठाने वाले उपकरण
ग्लास लिफ्टर मशीन के पैरामीटर:
पैरामीटर विन्यास |
मैंपैरामीटर विन्यास | मैंपैरामीटर विन्यास | मैंपैरामीटर विन्यास |
लोड केजी | 400 किलो | 600KG | 800 किलो |
नमूना | डीपी-X4P | डीपी-X6P | डीपी-X8P |
मृत वजन KG | 70KG | 90KG | 100 किलो |
न्यूनतम आयाम
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
अधिकतम आयाम
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
सक्शन कप आकार मिमी | (एकीकृत मानक सक्शन कप आकार, प्रत्येक उपकरण आम तौर पर इस्तेमाल किया जा सकता है) | ||
सिंगल सक्शन कप असर KG |
100 किग्रा (वास्तविक परीक्षण भार 180 किग्रा से अधिक तक पहुंच सकता है) |
||
रोटेशन फ़ंक्शन | 360 ° मैनुअल रोटेशन (विशेष श्रम-बचत उपकरण, सुरक्षित और विश्वसनीय, संचालित करने में आसान) | ||
रिवर्स स्कैन | 90 ° मैनुअल मोड़ (मानवीकृत डिजाइन, स्वचालित संतुलन, तेज और श्रम-बचत) | ||
वोल्टेज डीसी | DC12V (2 अतिरिक्त लंबी बैटरी लाइफ में निर्मित) | ||
धैर्य | इसे एक बार चार्ज करने के लिए 3-5 दिनों के लिए इस्तेमाल किया जा सकता है, और दो बैटरी को वैकल्पिक रूप से इस्तेमाल किया जा सकता है | ||
एक्सटेंशन बार MM | 500 मिमी (एक तरफ लंबाई, विशेष ग्लास विनिर्देश अनुकूलित किया जा सकता है) | ||
नियंत्रण प्रणाली | वायर्ड रिमोट कंट्रोल सक्शन और डिस्चार्ज | ||
अनुकूलन | नोट: इसे आपकी विशिष्ट प्रक्रिया आवश्यकताओं, वर्कपीस आकार और वजन के अनुसार अनुकूलित किया जा सकता है। | ||
वजन मानक |
पारंपरिक कांच का वजन = लंबाई × चौड़ाई × मोटाई × कांच का घनत्व 2.5 1000 000 = कांच का वजन 3660×2440×19×2.5÷1000 000=424KG |
||
सुरक्षा का पहलू
|
लहरा के लिए यूरोपीय सीई सुरक्षा नियमों और जर्मन दुर्घटना निवारण नियमों यूवीवी 18 और वीबीजी 9 ए के अनुसार, वैक्यूम स्लिंग का सबसे अच्छा सुरक्षा कारक 2.0 है, 2.0 का जेड कारक है, लोड 1570 एन है |
विद्युत भाग:
(1) वैक्यूम वोल्टेज परिवर्तन और बजर अलार्म यूनिट वैक्यूम लिफ्टर से जुड़े होते हैं।यदि वैक्यूम मशीन पर लोड अब सेट दबाव तक नहीं पहुंचता है या कोई विद्युत दोष होता है, तो अलार्म यूनिट कमजोर से कमजोर और बजर बजने के लिए बैंगनी चेतावनी को सक्रिय करता है।, ऑपरेटर से अनुरोध करें कि वह अच्छे समय में इससे निपटें।
● वैक्यूम हिस्सा:
(1) सक्शन लिफ्टर एक जर्मन तेल मुक्त रोटरी वैन वैक्यूम पंप का उपयोग करता है जिसमें 8 एम3 / एच की पंपिंग क्षमता होती है, 85% से अधिक का एक विशाल वैक्यूम डिप्लोमा, ऊर्जा-बचत, कॉम्पैक्ट और हल्का, रखरखाव-मुक्त, आदि;
(2) उपकरण का पूरा सेट 6 वैक्यूम सक्शन कप, बहु-बिंदु सोखना से सुसज्जित है, यह सुनिश्चित करने के लिए कि प्लेट हैंडलिंग विधि की अवधि के लिए झुकाव के अलावा अत्यधिक मात्रा में धारण कर सकती है
(3) सक्शन कप फैब्रिक 360 मिमी व्यास नाइट्राइल रबर, तेल (बेंजीन), टिकाऊ, एसिड और क्षार प्रतिरोधी है, और उचित सक्शन कप ऊंचाई प्राप्त करने के लिए एफआरपी के साथ सफलतापूर्वक सोख सकता है।सैद्धांतिक विशाल चूषण दबाव = सुंदर स्थान (भौतिक उत्पाद * गुणांक) * परिकलित बढ़ाव (0.6 बार);(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610,416, जो लगभग 610.4 किग्रा है।चार मामलों में सुरक्षा कारक के अनुसार, सक्शन कप का प्रामाणिक अनुमेय चूषण बल 610.4 / 4 = 152.6 किग्रा है।6 सक्शन कप की कुल चूषण ऊर्जा 600 किग्रा है।नोट: ऊपर दी गई तालिका में दिए गए वैक्यूम सक्शन दबाव की गणना 60% वैक्यूम डिग्री के तहत की जाती है।रोजमर्रा की कामकाजी परिस्थितियों में, गैजेट वैक्यूम डिप्लोमा 85% से अधिक प्राप्त कर सकता है
(4) वैक्यूम स्ट्रेस सेंसर जापानी ब्रांड पैनासोनिक द्वारा बनाया गया है, और अलार्म स्ट्रेस लेवल 60% वैक्यूम पर सेट है;
(5) प्रत्येक सक्शन कप उद्घाटन और समापन को नियंत्रित करने के लिए एक पायलट बॉल वाल्व से सुसज्जित है, यह सुनिश्चित करता है कि एक ही उपकरण का उपयोग पैनल विनिर्देशों की एक श्रृंखला पर किया जा सकता है;
(6) सक्शन बार के ऊपरी और निचले घटक एक स्प्रिंग के साथ ऊपर की ओर उन्मुख होते हैं।अब, यदि प्लेट सपाट नहीं है, तो स्प्रिंग चूसने वाले की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए समान रूप से चूसने वाले को लोड करने के लिए बफर के रूप में कार्य करेगा।
कुल मिलाकर:
(1) यूरोपीय संघ के अनुसार पर्दे की दीवारों के बाहरी निर्माण के लिए डीआईएन एन 13155 वैक्यूम गैजेट प्रारूप।
(2) क्षैतिज हैंडलिंग, विद्युत रूप से संचालित फ़्लिपिंग और ऊर्ध्वाधर हैंडलिंग।
(3) लचीला डिजाइन, एफआरपी के अद्वितीय आकारों से निपटने के लिए इस्तेमाल किया जा सकता है।
