उत्पाद विवरण:
|
नाम: | डबल ग्लेज़िंग ग्लास उत्पादन लाइन | अधिकतम कांच का आकार: | गैस भरने के साथ डीजीयू के लिए 2000*2500 मिमी |
---|---|---|---|
मिन ग्लास szie: | 450*280mm | दिशा: | दाएं से बाएं/बाएं से दाएं |
वैकल्पिक कार्य: | 4-साइड स्टेप IGU | धुलाई ब्रश: | 6 पीस |
हाई लाइट: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,गैस फिलिंग इंसुलेटिंग ग्लास प्रोडक्शन लाइन,गैस फिलिंग ग्लास प्रोसेसिंग इक्विपमेंट |

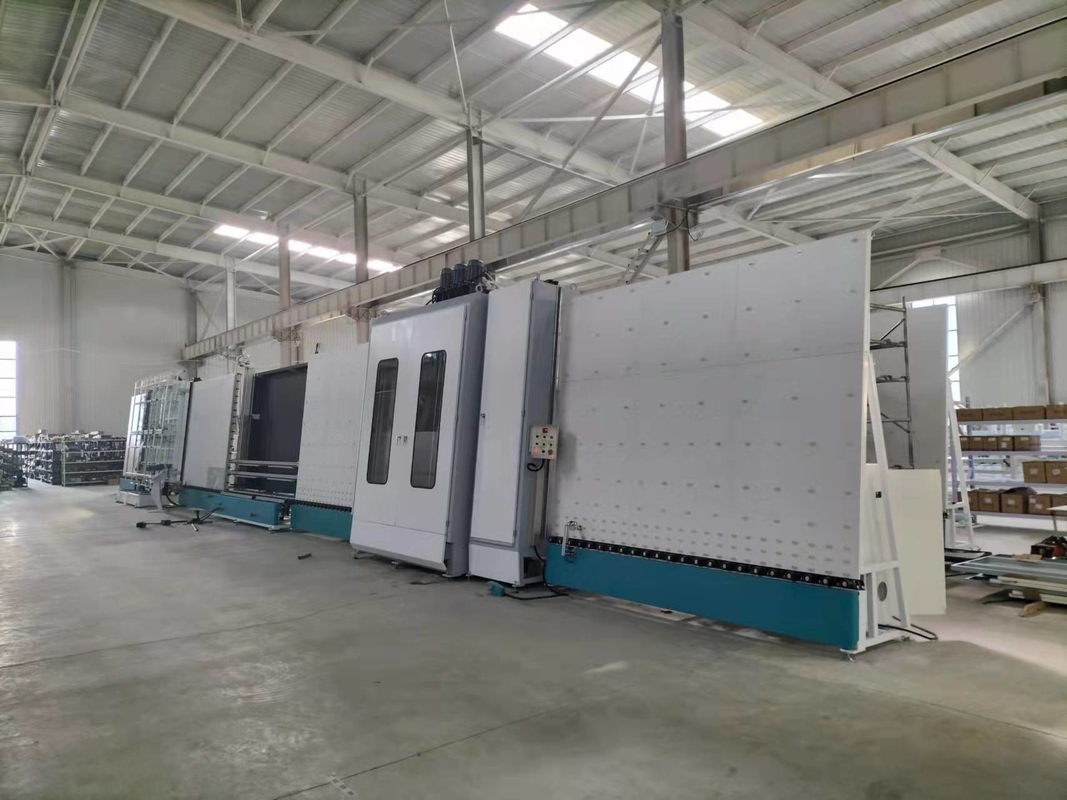

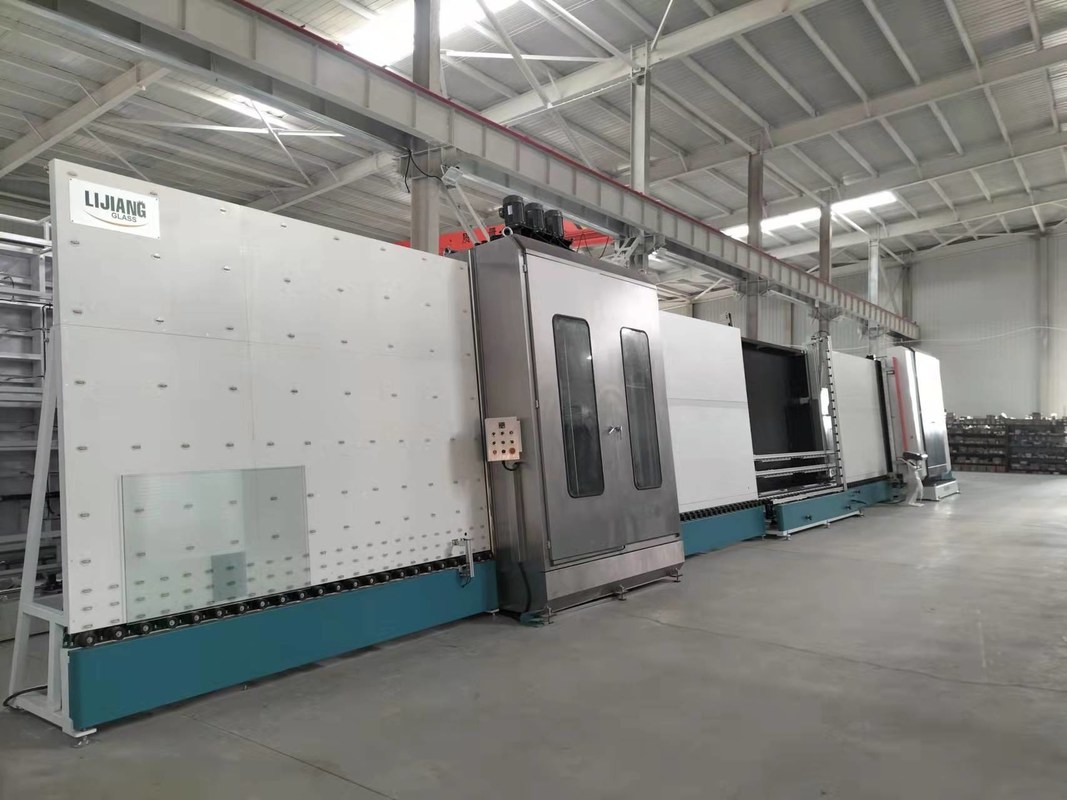

गैस भरने के साथ स्वचालित ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन ग्लास प्रसंस्करण उपकरण
इन्सुलेट ग्लास उत्पादन लाइन का आवेदन
वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन में चार सेक्शन, ट्रांसफर सेक्शन, वाशिंग सेक्शन, इंस्पेक्शन सेक्शन और प्रेसिंग सेक्शन होते हैं।यह स्वचालित रूप से उच्च-गुणवत्ता और विविधता वाले DGU बनाने के लिए उन्नत तकनीक का उपयोग करता है, जैसे डबल ग्लास, ट्रिपल ग्लास, लो-ई ग्लास, आकार का ग्लास और स्टेप्ड ग्लास।
स्थानांतरण अनुभाग
1. लो-ई ग्लास सेंसर
इससेंसरवॉशिंग मशीन से पहले स्थापित है। यह लो-ई ग्लास को स्वचालित रूप से पहचान सकता है, ग्लास को लो-ई सतह को छोड़ने से रोकता है, और यह ग्लास को नुकसान नहीं पहुंचाएगा
2. कन्वेयर रोलर
स्थानांतरण: आगे और पीछे स्थानांतरण पहिया सभी स्थानांतरित हो गए हैं, सभी सक्रिय रूप से स्थानांतरित हो गए हैं।यह बड़े आकार के कांच और मोटे कांच के सुचारू रूप से गुजरने की गारंटी दे सकता है। एक बेहतर प्रक्रिया का उपयोग करके, स्टेनलेस स्टील प्लेट के नीचे, अधिक स्थिर प्रसारित किया जा सकता है, और एक सीधी रेखा में रखा गया है
निरीक्षण अनुभाग
कांच साफ है या नहीं, यह जांचने के लिए चेकिंग वाला हिस्सा एलईडी ट्यूब का उपयोग करता है।
धुलाई अनुभाग
3. सामग्री
पूरे धुलाई और सुखाने वाला खंड प्लेट और आंतरिक स्पेयर पार्ट्स सहित 304 स्टेनलेस स्टील को अपनाता है।
मोटाई प्लेट 4 मिमी तक और आंतरिक प्लेट 8 मिमी हो सकती है। उपकरण का प्रदर्शन बेहतर है और सेवा जीवन बहुत लंबा है।
जब तापमान कम होता है, तो जल तापन फ़ंक्शन का उपयोग किया जा सकता है
4. छह ब्रश
इसमें 6 ब्रश हैं जो सभी सॉफ्ट ब्रश हैं, फ्लैट ग्लास, टेम्पर्ड ग्लास और लो-ई ग्लास धो सकते हैं।इसका व्यास 0.1 मिमी से कम ब्रिस्टल है, कांच को कभी भी नुकसान नहीं पहुंचाता है, खासकर लो-ई ग्लास के लिए।
5. शोर में कमी डिवाइस
नायलॉन गियर और स्पंज का उपयोग करके शोर को 90 डेसिबल से नीचे नियंत्रित किया जा सकता है।
6. जल तापन प्रणाली
एयर हीटिंग सिस्टम को अपनाने, कांच को स्पष्ट रूप से धोने के लिए शीतल जल का उपयोग करें।
7. बड़ी आवृत्ति कनवर्टर और वायु चाकू (सिंगल या डबल एयर नाइफ सिस्टम)
एक एयर नाइफ सिस्टम और एक बड़ा फ्रीक्वेंसी कन्वर्टर है।हवा के चाकू को ऊपर और नीचे दो भागों में विभाजित किया जा सकता है, दोनों आवृत्ति चाकू हैं। बड़े आकार के कांच को सुखाने पर दोनों भाग एक ही समय में काम करेंगे(ऊंचाई> 1.5 मीटर), जबकि छोटे आकार के गिलास के लिए केवल नीचे के हिस्से सूख रहे हैं(ऊंचाई<1.5m), बहुत ऊर्जा की बचत।
8. कांच की मोटाई को स्वचालित रूप से पहचानें
1) ।एक सार्वभौमिक संयुक्त उपकरण है, जब कांच की मोटाई को बदल दिया गया था, तो हवा का चाकू आगे और पीछे की दूरी को समायोजित करने के लिए आगे बढ़ेगा ताकि हवा के चाकू और कांच के बीच की सापेक्ष दूरी स्थिर हो, ताकि कांच को नुकसान से बचा जा सके कांच की मोटाई में परिवर्तन के लिए।
2))।कांच के नीचे के दोनों किनारों पर सक्रिय रूप से कांच को स्थानांतरित करने के लिए चेन गियर होते हैं जो तेज गति रख सकते हैं, न केवल बड़े आकार, छोटे आकार के कांच को भी जल्दी से पारित किया जा सकता है।
गैस सेक्शन को दबाना और भरना (वैकल्पिक)
9. दबाने वाला भाग
गैस भरने की लाइन के लिए, हम उपयोग करते हैंसर्वो मोटरतथासमयबेल्टइंसुलेटिंग ग्लास को दबाने के लिए।
1) ।सर्वो मोटर को आपके ग्लास प्रेस के लिए कांच और एल्यूमीनियम पट्टी की मोटाई की सटीक गणना की जा सकती है।पारंपरिक की तुलना में
दबाव से हाइड्रोलिक स्टेशन, यह एक ही समय में सटीक दबाव की गारंटी देता है, कांच को नुकसान पहुंचाए बिना और दबाव की गति को बढ़ाता है।
2))।टाइमिंग बेल्ट दाँतेदार आकार है, दबाने से अधिक सटीक होगा।
10. एडजस्टेबल बैक प्लेट
हम प्रेसिंग बोर्ड में सीएनसी तकनीक को अपनाते हैं।नॉर्मल लाइन में 74 एडजस्टेबल पॉइंट होते हैं जो बैक प्लेट को हर समय सीधा रखते हैं, हालांकि गैस फिलिंग लाइन में 88 एडजस्टेबल पॉइंट होते हैं।
11. दबाने वाले कार्य की ऊर्जा बचत
यह 3 माइक्रो स्विच को अपनाता है, जो दबाने वाले हिस्से को 4 खंडों में विभाजित करता है।
प्रत्येक माइक्रो स्विच सिग्नल प्राप्त करता है जो कार्य क्षेत्र का एक हिस्सा जोड़ देगा।जब संबंधित माइक्रो स्विच को छुआ नहीं जाता है, तो क्षेत्र काम नहीं करता है।
क्या अधिक है, फुलाए हुए प्रभाव को सुनिश्चित करने के लिए कांच के दोनों किनारों और नीचे को सील कर दिया जाएगा।यह बहुत अधिक आर्गन गैस और बिजली की बचत कर सकता है।
12. हाई-स्पीड फिलिंग आर्गन गैस ऑनलाइन (वैकल्पिक)
डबल ग्लेज़िंग ग्लास के एक टुकड़े के लिए 22s के साथ स्वचालित रूप से आर्गन गैस भरना।हमारे अनुरोध के अनुसार स्क्रीन पर गैस मूल्य सेट और प्रदर्शित कर सकते हैं।जैसे 85%,88%,90%,95%, 97%, 99%, 100%।
हम उच्च गुणवत्ता वाले इंसुलेटिंग ग्लास के उत्पादन की गारंटी प्रदान करते हुए, आर्गन सामग्री का निरीक्षण कर सकते हैं और गति को सहजता से भर सकते हैं।
जब कांच के दो टुकड़े फिल्म के करीब होंगे, तो यह कांच के नीचे से आर्गन गैस भरना शुरू कर देगा।जब पिछले निर्धारित मूल्य पर पहुँच जाता है, तो मुद्रास्फीति अपने आप रुक जाएगी।
नाम | मूल | ब्रांड |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | चीन | क़िंगहुआ |
पानी का पंप | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
विद्युत गेज | चीन | मिरान |
सर्वो मोटर | जापान | यास्कावा |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
फोटोइलेक्ट्रिक स्विच | कोरिया | ऑटोनिक्स |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ आईजी लाइन |
