Name: वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन वेल्डिंग स्टेप्ड IG
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: LJBZ2535 वर्टिकल ऑटोमैटिक इंसुलेटिंग ग्लास प्रोडक्शन लाइन
Availability: InStock

घर > उत्पादों > इन्सुलेट ग्लास उत्पादन लाइन >

वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन वेल्डिंग स्टेप्ड IG

वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन

स्टेप्ड IG इंसुलेटिंग ग्लास प्रोडक्शन लाइन

45m / मिनट इंसुलेटिंग ग्लास प्रोडक्शन लाइन

उत्पत्ति के प्लेस:

जिनान शहर, शेडोंग प्रांत, चीन

ब्रांड नाम:

Jinan Lijiang Glass

प्रमाणन:

CE & ISO9000

मॉडल संख्या:

LJBZ2535 वर्टिकल ऑटोमैटिक इंसुलेटिंग ग्लास प्रोडक्शन लाइन

हमसे संपर्क करें

बोली मांगें

उत्पाद का विवरण

लाभ::

स्टेप्ड IG ट्रिपल IG और शेप्ड IG

अधिकतम गिलास आकार::

3500*2500mm

कांच की मोटाई::

3-15 मिमी / 19 मिमी

इन्सुलेट गिलास मोटाई::

50 मिमी / 60 मिमी

कांच धोने की गति::

2-10मी/मिनट

ग्लास कन्वेयर गति::

45मी/मिनट

धुलाई ब्रश::

3 जोड़े

वोल्टेज शक्ति::

380V 37kw 50Hz

प्रमुखता देना:

वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन

स्टेप्ड IG इंसुलेटिंग ग्लास प्रोडक्शन लाइन

45m / मिनट इंसुलेटिंग ग्लास प्रोडक्शन लाइन

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

एक सेट

मूल्य

Negotiated Price

पैकेजिंग विवरण

लकड़ी के मामले पैकेज

प्रसव के समय

5-8 कार्य दिवस

भुगतान शर्तें

एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता

प्रति माह 100 सेट

संबंधित उत्पाद

अब संपर्क करें

उत्पाद का वर्णन

बिक्री पर स्वचालित लंबवत इन्सुलेट ग्लास उत्पादन लाइन वेल्डिंग एल्यूमिनियम स्पेसर उपकरण
2000 * 2500 मिमी स्वचालित लंबवत इन्सुलेट ग्लास उत्पादन लाइन बिक्री पर उच्च आवृत्ति वेल्डिंग एल्यूमिनियम स्पेसर उपकरण

उत्पाद वर्णन

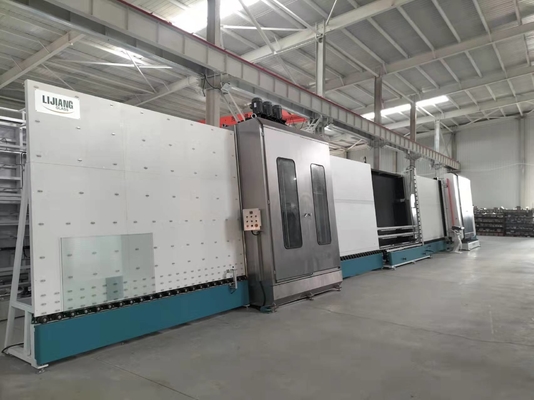

LJBZ2535 स्वचालित इन्सुलेट ग्लास उत्पादन लाइन

संपूर्ण LJBZ2535 इंसुलेटिंग ग्लास प्रोडक्शन लाइन में 7 खंड हैं:

01 स्थानांतरण अनुभाग;

02 वॉशिंग मशीन;

03 निर्वहन खंड;

04 निरीक्षण और स्थापना अनुभाग;

05 स्थानांतरण अनुभाग;

06 दबाने और भरने वाले खंड;

07 निर्वहन खंड।

वैकल्पिक कार्य:

•वैकल्पिक किनारों के साथ स्टेप ग्लास

•आकार का गिलास

•आर्गन गैस स्वचालित रूप से भरना

कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक

•पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस

•सीमेंस सर्वो मोटर्स का उपयोग करना

•डबल ग्लास, ट्रिपल ग्लास बनाने के लिए लागू

कांच को पहियों से दूषित होने और आईजी उत्पादन की उच्च गुणवत्ता में सुधार के लिए निशान छोड़ने से रोकने के लिए।

दूसरा भाग: धुलाई और सुखाने वाला खंड।

इस कांच की धुलाई और सुखाने वाले खंड में, कांच को धोने और सुखाने के लिए तीन जोड़ी नरम ब्रश और चार जोड़ी पानी के स्प्रे होते हैं।एयर नाइफ को फ्लोट डिजाइन किया गया है, जो प्रेस और डिजाइन सेक्शन में ग्लास और एयर नाइफ के बीच हमेशा सही और उपयुक्त दूरी रखता है।(बिल्कुल LISEC के समान)इस खंड से स्थानांतरण पहिया: आगे और पीछे स्थानांतरण पहिया सभी दिशाओं में स्थानांतरित हो गया है, सभी सक्रिय रूप से स्थानांतरित हो गए हैं।कांच का आकार चाहे बड़ा हो या छोटा, यह हमेशा गारंटी देता है कि कांच आसानी से गुजर जाएगा।(बिल्कुल LISEC के समान)ब्रश की धुरी और असर सभी स्टेनलेस स्टील को अपनाते हैं, जो मशीन को स्थिर रखने और लंबे समय तक उपयोग करने में सक्षम रख सकता है।पूरी सुखाने की मशीन ध्वनि इन्सुलेशन डिजाइन का उपयोग करती है, जो ध्वनि प्रदूषण को प्रभावी ढंग से कम कर सकती है।

6 वां भाग: दबाने और गैस भरने वाला खंड।

इस खंड में, यह ऑनलाइन इनपुट को उपयुक्त गैस अनुपात मान को अपना सकता है, सभी डेटा टच स्क्रीन पर दिखाया जा सकता है, और गैस भरने की प्रक्रिया के दौरान, टच स्क्रीन पूरी गैस फाइलिंग प्रक्रिया को नेत्रहीन रूप से दिखा सकती है।हालांकि, ऑनलाइन टच स्क्रीन पर आर्गन गैस भरने का प्रतिशत कैसे दिखाया जाए, यह इंसुलेटिंग ग्लास उत्पादन पर महत्वपूर्ण तकनीक है।जिनान लिजिआंग ग्लास, जो कि पहला और इकलौता कारख़ाना है, चीन से इस तकनीक में महारत हासिल कर सकता है।इसमें कोई संदेह नहीं है कि यह ग्राहकों के लिए बहुत उपयोगी हो सकता है, जब आर्गन गैस भर रही होती है, तो यह स्क्रीन पर पूरी प्रोसेसिंग दिखाएगा।जब यह डेटा सेट करने वाले ग्राहकों तक पहुंचेगा, तो यह अलार्म बजाएगा और तुरंत बंद हो जाएगा।तो यह न केवल आर्गन गैस को बचा सकता है, बल्कि प्रसंस्करण-समय भी बचा सकता है।वैसे, गैस भरने का तल हमारी विशेष संरचना है।(बिल्कुल LISEC की संरचना के समान)पूरे प्रेस और गैस फिलिंग सेक्शन को पांच भागों (प्रति 750 मिमी) में विभाजित किया जाता है, जब छोटे आकार का ग्लास (750 मिमी से कम) प्रेसिंग और गैस फिलिंग सेक्शन से होकर गुजरता है, तो केवल एक हिस्सा काम कर सकता है।जब अंतर आकार का ग्लास, कौन सा ग्लास 750 मिमी से अधिक है लेकिन 1500 मिमी से कम है, दबाने और गैस भरने वाले अनुभाग से गुजरता है, तो यह दो भाग काम करेगा, पूरे प्रेस और गैस भरने वाले अनुभाग की आवश्यकता नहीं है, अधिक आर्गन गैस को बचाने के लिए।

लाभ और विशेषताएं

लाभ और लाभ

सीमेंस नियंत्रण प्रणाली को अपनाएं, स्थिर प्रदर्शन पीएलसी नियंत्रण प्रणाली रखें, टच स्क्रीन इंटरफ़ेस डिजिटल डिस्प्ले के साथ गोंद की गहराई को स्वचालित रूप से समायोजित करें नियंत्रण प्रणाली, मॉड्यूलर फ़ंक्शन, सुपरपोजिशन फ़ंक्शन के लिए सर्वो का उपयोग करना चरणबद्ध आईजी, ट्रिपल आईजी और आकार वाले आईजी का उत्पादन करने के लिए लागू आईजीयू के दो टुकड़े एक समय में आर्गन गैस से बनाया और भरा जा सकता है (वैकल्पिक) न्यूनतम और अधिकतम ग्लास आकार वैकल्पिक यूरोपीय डिजाइन अवधारणा, सरल और स्मार्ट ऑपरेशन हो सकते हैं;मुख्य घटकों का विश्व प्रसिद्ध ब्रांड, स्थिर संचालन और लंबी सेवा जीवन सुनिश्चित करता है;यह उच्च गुणवत्ता वाले कांच के प्रसंस्करण के लिए डिज़ाइन किया गया है, जैसे कि परावर्तक ग्लास, लो-ई ग्लास, परावर्तक ग्लास और टेम्पर्ड ग्लास;बड़े ग्लास प्रसंस्करण आकार, विभिन्न मॉडल और अनुकूलन उपलब्ध;बड़ी उत्पादन क्षमता, कार्य दिवसों में उत्पादन 1,000 पीसी;इसका उपयोग अनियमित आकार के साथ दो-परत, तीन-परत, पैड और कांच के लिए किया जा सकता है;ग्लास पेपर असेंबली प्रक्रिया के दौरान स्वचालित वायु गैस भरना।

कोटिंग निरीक्षण

लो-ई ग्लास या कोटेड ग्लास से बचने के लिए इनवर्स साइड और लीव व्हील मार्क्स या स्क्रैच लो-ई कोटिंग से बचने के लिए, जिनान लिजियांग ग्लास कोटिंग इंस्पेक्शन-मेटल फिल्म कंडक्टिव का उपयोग करता है।(चीन से अन्य आपूर्तिकर्ताओं, आमतौर पर फोटोइलेक्ट्रिक डिटेक्शन का उपयोग करते हैं, और उच्च पारदर्शी के लिए इसे पहचानना वास्तव में थोड़ा कठिन है)

दबाने वाला बॉक्स उच्च परिशुद्धता सर्वो मोटर का उपयोग करता है।

सर्वो मोटर को इंसुलेटेड ग्लास और एल्यूमीनियम स्पेसर की मोटाई की सटीक गणना की जा सकती है।पारंपरिक हाइड्रोलिक स्टेशन की तुलना में।और साथ ही, यह सटीक काम के दबाव की गारंटी दे सकता है और कांच को नुकसान से बचा सकता है, साथ ही साथ काम करने की गति को भी बढ़ा सकता है।

यह केवल 0.1 मिमी व्यास के साथ छह नरम (लो-ई ग्लास) ब्रश का उपयोग करता है।

इसमें 6 ब्रश हैं जो सभी नरम ब्रश हैं, कम-ई ग्लास, फ्लैट ग्लास, टेम्पर्ड ग्लास आदि के अधिक अंतर प्रकार और आकार धो सकते हैं और सूख सकते हैं।इसका व्यास 0.1 मिमी से कम ब्रिस्टल है, कांच को कभी भी नुकसान नहीं पहुंचाता है, खासकर लो-ई ग्लास धोने के लिए।

पूरी वॉशिंग मशीन सभी #304 स्टेनलेस स्टील सामग्री का उपयोग करती है

संपूर्ण धुलाई और सुखाने वाला अनुभाग प्लेट और आंतरिक स्पेयर पार्ट्स सहित #304 स्टेनलेस स्टील सामग्री को अपनाता है।मोटाई प्लेट 4 मिमी तक हो सकती है और आंतरिक प्लेट 8 मिमी हो सकती है। उपकरण का प्रदर्शन बेहतर है और सेवा जीवन हैअन्य आपूर्तिकर्ताओं की तुलना में बहुत लंबा।

एयर फ्लोटिंग तकनीक - वैकल्पिक

फ्रंट और बैक ट्रांसफर व्हील सभी स्थानांतरित हो गए हैं, सभी सक्रिय रूप से स्थानांतरित हो गए हैं।यह गारंटी दे सकता है कि बड़ा और मोटा कांच आसानी से गुजर जाएगा।उपकरण नई हवा को अपनाता है - फ्लोटिंग तकनीक कांच का समर्थन करने और कांच को स्थानांतरित करने के लिए हवा का उपयोग करती है।जब कांच को वॉशिंग मशीन से स्पष्ट रूप से धोया जाता है, तो कांच को ले जाने के लिए हवा का उपयोग करके, यह दूषित नहीं होगा।सुनिश्चित करें कि उत्पादित इंसुलेटिंग ग्लास उच्चतम गुणवत्ता का है।

यह सुनिश्चित करने के लिए समायोज्य बिंदुओं का उपयोग करने वाला पहला कि प्लेटन कभी ख़राब नहीं होगा।

पूरे उपकरण सीएनसी तकनीक को दबाने वाले बोर्ड में अपनाते हैं।यह बैकप्लेट को हर समय सीधा रखने के लिए प्रेसिंग बोर्ड के अंदर एडजस्टेबल पॉइंट्स को डिज़ाइन किया गया था।चीन में, LIJIANG को छोड़कर, कोई अन्य आपूर्तिकर्ता नहीं हैगारंटी दे सकता है कि दबाने वाला बोर्ड हर समय लंबवत और सीधे रहेगा10 या 20 वर्षों में उपयोग किया जाता है।

मुख्य तकनीकी पैरामीटर

वस्तु।	युक्ति।
मैक्स।कांच का आकार	2500 मिमी * 3500 मिमी
न्यूनतम।कांच का आकार	280 मिमी * 400 मिमी
कांच की मोटाई	3-15 मिमी / 19 मिमी
इन्सुलेट ग्लास मोटाई	50 मिमी / 60 मिमी
कांच धोने की गति	2-10मी/मिनट
ग्लास कन्वेयर गति	45मी/मिनट
धुलाई ब्रश	3 जोड़े
जलापूर्ति	पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी
हवा की आपूर्ति	प्रवाह: 0.8 मीटर / मिनट
हवा का दबाव	0.8MPa
कुल शक्ति	3P 380V 50HZ 40KW
आयाम	2350035003700mm
वज़न	6500kgs

नाम	ब्रांड
सर्वो मोटर	जर्मनी सिमेंस
सर्वो चालक	जर्मनी सिमेंस
सर्वो मोटर	जर्मनी सिमेंस
सर्वो मोटर	जर्मनी सिमेंस
पीएलसी	जर्मनी सिमेंस
कम वोल्टेज घटक	जर्मनी सिमेंस
आवृत्ति कनवर्टर	जर्मनी सिमेंस
बिजली की आपूर्ति को बदलना	ताइवान मेगावाट
ऑप्टोइलेक्ट्रॉनिक स्विच	कोरिया ऑटोनिक्स
वायवीय घटक	ताइवान Airtac
वायवीय घटक	ताइवान Airtac
टच स्क्रीन	ताइवान वेनव्यू
यात्रा स्विच	ताइवान (TEND)
रिले	जापान ओमरोन
बटन और सूचक प्रकाश	फ्रेंच श्नाइडर
