Name: कैंटिलीवर क्रेन वैक्यूम ग्लास लिफ्टर 360 किलो लोड हो रहा है
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: LJXJ300 ग्लास लोडिंग कैंटिलीवर क्रेन लिफ्टर उपकरण
Availability: InStock

घर > उत्पादों > इन्सुलेट ग्लास उत्पादन लाइन >

कैंटिलीवर क्रेन वैक्यूम ग्लास लिफ्टर 360 किलो लोड हो रहा है

360 किग्रा ग्लास लोडिंग उपकरण

90 डिग्री रोटेशन वैक्यूम ग्लास लिफ्टर

360 किग्रा लोडिंग वैक्यूम ग्लास लिफ्टर

उत्पत्ति के प्लेस:

जिनान शहर, शेडोंग प्रांत, चीन

ब्रांड नाम:

Jinan Lijiang Glass

प्रमाणन:

CE & ISO9000

मॉडल संख्या:

LJXJ300 ग्लास लोडिंग कैंटिलीवर क्रेन लिफ्टर उपकरण

हमसे संपर्क करें

बोली मांगें

उत्पाद का विवरण

उत्पादन का नाम:

वैक्यूम ग्लास लोडिंग लिफ्टर

अधिकतम गिलास वजन:

360 किग्रा

स्तंभ की लंबाई:

4 मीटर

हाथ की लम्बाई:

4 मीटर

स्लाइड विधि:

नियमावली

वर्तन कोण:

90°

चूसने वालों की मात्रा:

2 या 4 या 6 या 8 चूसने वाले

वैक्यूम प्रणाली:

स्वचालित दबाव मुआवजा

प्रमुखता देना:

360 किग्रा ग्लास लोडिंग उपकरण

90 डिग्री रोटेशन वैक्यूम ग्लास लिफ्टर

360 किग्रा लोडिंग वैक्यूम ग्लास लिफ्टर

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

1 सेट

मूल्य

Negotiated Price

पैकेजिंग विवरण

लकड़ी के मामले पैकेज

प्रसव के समय

5-8 कार्य दिवस

भुगतान शर्तें

एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता

प्रति माह 15 सेट

संबंधित उत्पाद

अब संपर्क करें

उत्पाद का वर्णन

LJXJ300 ग्लास लोडिंग कैंटिलीवर क्रेन लिफ्टर उपकरण
इलेक्ट्रिक फ्लिप ग्लास वैक्यूम कर्टन वॉल रोटरी सक्शन कप होइस्ट ग्लास लिफ्टिंग रोबोट उपकरण बिक्री पर है

उत्पाद वर्णन

LJXJ300 ग्लास लोडिंग और अनलोडिंग लिफ्टर कैंटिलीवर क्रेन

वायवीय ग्लास हैंडिंग मैनिपुलेटर लोडिंग और अनलोडिंग लिफ्टर को संपीड़ित हवा का उपयोग करके संचालित किया जाता है।डिवाइस बिजली का उपयोग नहीं करता है और सुरक्षित और भरोसेमंद है, और संचालित करने में आसान है।यह आधुनिक ग्लास प्रोसेसिंग उद्योग के लिए एक आवश्यक ग्लास हैंडलिंग टूल है।वैक्यूम जनरेटर के माध्यम से बहने वाली हवा वैक्यूम प्रेशर को ग्लास को चूसने का कारण बनती है।एक इनलेट पाइप में संपीड़ित हवा से कमांड सिग्नल प्राप्त करके एक सिलेंडर स्ट्रोक का कार्य किया जाता है।डिवाइस का उपयोग आमतौर पर ग्लास फैक्ट्री प्रसंस्करण लाइनों में ग्लास हैंडलिंग कार्य के लिए किया जाता है, जैसे कि पीसना, सफाई करना, टेम्पर्ड, लैमिनेटेड, इंसुलेटेड, आदि।

लाभ और सुविधाएँ

सुविधाएँ और लाभ

●यांत्रिक भाग:

(1) सक्शन होइस्ट के मुख्य बीम की कुल लंबाई 2000 मिमी के लिए डिज़ाइन की गई है, और मध्य भाग के ऊपरी भाग को एक प्लेट के साथ वेल्डेड और सील किया गया है, और मध्य भाग का उपयोग वैक्यूम संचायक के रूप में किया जाता है।कोई रिसाव सुनिश्चित करने के लिए वेल्डिंग के बाद वायुरोधी परीक्षण किया जाता है।जब उपकरण अचानक बंद हो जाता है, तब भी यह गारंटी दी जाती है कि वह कम से कम 20 मिनट के लिए प्लेटों को मज़बूती से सोखने में सक्षम होगा, और इससे सुरक्षा दुर्घटनाएँ नहीं होंगी जैसे कि उपकरण क्षति (यूरोपीय सीई मानक 10 मिनट बनाए रखने के लिए है)

(2) यह उपकरण विभिन्न आकारों के कांच के लिए 360 मिमी के व्यास के साथ 6 सक्शन कप से सुसज्जित है।बीम पर प्रत्येक सक्शन कप की स्थिति विभिन्न आकारों के कांच के सोखने की सुविधा के लिए समायोज्य है।

●विद्युत भाग:

(1) वैक्यूम होइस्ट पर वैक्यूम प्रेशर स्विच और बजर अलार्म यूनिट लगाई जाती है।जब निर्वात प्रणाली का दबाव निर्धारित दबाव तक नहीं पहुंचता है, या जब बिजली की विफलता होती है, तो अलार्म इकाई लाल चेतावनी प्रकाश को प्रकाश और बजर को ध्वनि के लिए नियंत्रित करेगी।, ऑपरेटर को समय पर इससे निपटने के लिए प्रेरित करें।

●वैक्यूम हिस्सा:

(1) सक्शन होइस्ट जर्मन ऑयल-फ्री रोटरी वेन वैक्यूम पंप को अपनाता है, जिसकी पंपिंग क्षमता 8m3 / h है, 85% से अधिक की एक बड़ी वैक्यूम डिग्री, ऊर्जा की बचत, कॉम्पैक्ट और लाइटवेट, कोई रखरखाव नहीं, आदि;

(2) उपकरण का पूरा सेट 6 वैक्यूम सक्शन कप से सुसज्जित है, यह सुनिश्चित करने के लिए बहु-बिंदु सोखना है कि प्लेट बिना झुकाव के हैंडलिंग प्रक्रिया के दौरान उच्च स्तर बनाए रख सकती है;

(3) सक्शन कप सामग्री नाइट्राइल रबर है, 360 मिमी, तेल (बेंजीन), टिकाऊ, एसिड और क्षार प्रतिरोध के साथ, और एक सच्चे एकल सक्शन कप स्तर का उत्पादन करने के लिए एफआरपी के साथ प्रभावी रूप से सोख सकता है।सैद्धांतिक बड़ा सक्शन बल = प्रभावी क्षेत्र (भौतिक उत्पाद * गुणांक) * परिकलित दबाव (0.6 बार);(0.18*0.18*3.14)*0.6*10000=610.416, जो लगभग 610.4 किग्रा है।4 गुना सुरक्षा कारक के अनुसार, सक्शन कप की वास्तविक स्वीकार्य सक्शन पावर 610.4/4 = 152.6 किग्रा है।6 सक्शन कप की कुल सक्शन पावर 600 किग्रा है।नोट: उपरोक्त तालिका में उल्लिखित वैक्यूम सक्शन बल की गणना 60% वैक्यूम डिग्री के तहत की जाती है।सामान्य कामकाजी परिस्थितियों में, सिस्टम वैक्यूम डिग्री 85% से अधिक तक पहुंच सकती है;

(4) वैक्यूम प्रेशर सेंसर जापानी पैनासोनिक ब्रांड से बना है, और अलार्म प्रेशर लेवल 60% वैक्यूम पर सेट है;

(5) प्रत्येक सक्शन कप उद्घाटन और समापन को नियंत्रित करने के लिए एक मैनुअल बॉल वाल्व से सुसज्जित है, जो यह सुनिश्चित करता है कि प्लेटों के विभिन्न विनिर्देशों के लिए एक ही उपकरण लागू किया जा सकता है;

(6) सकर रॉड के ऊपरी और निचले हिस्से स्प्रिंग से लैस होते हैं।जब प्लेट सपाट नहीं होती है, तो स्प्रिंग सक्शन कप की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए चूसने वाले को समान रूप से तनाव देने के लिए बफर के रूप में कार्य करता है।

आवेदन

- इंसुलेटिंग ग्लास प्रोडक्शन लाइन, - ग्लास कर्टन वॉल सिस्टम लगाना, - ग्लास कटिंग टेबल पर ग्लास शीट को लोड और अनलोड करना, - कार विंडस्क्रीन लगाना।- कार्य स्थल के आधार पर, वायवीय सक्शन होइस्ट ग्लास को विभिन्न निलंबन विधियों की मदद से किसी भी स्थिति में ले जा सकता है।

वॉल-माउंटेड कैंटिलीवर क्रेन

दीवार पर लगे कैंटिलीवर क्रेन का उपयोग कांच के परिवहन के लिए किया जाता है और यह फर्श क्षेत्र पर कब्जा नहीं करता है।कैंटिलीवर क्रेन को सीधे दीवार पर, कारखाने की इमारत के स्तंभ पर या मशीनरी और उपकरणों पर स्थापित किया जा सकता है।फिक्सिंग विधि बहुत सरल है, और घूर्णन कोण 180 डिग्री तक पहुंच सकता है।

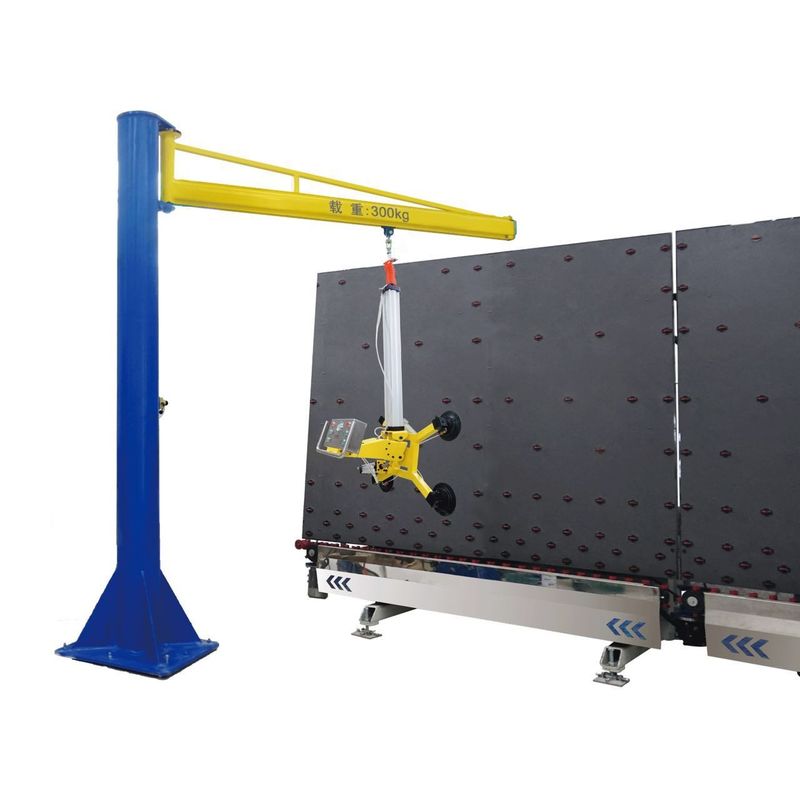

कॉलम कैंटिलीवर क्रेन

कांच के परिवहन के लिए कॉलम कैंटिलीवर क्रेन का उपयोग किया जाता है, जिसे किसी भी कार्य स्थल में स्थापित किया जा सकता है।यह केवल स्तंभ स्थापना के नींव क्षेत्र पर कब्जा कर लेता है, एक छोटा पदचिह्न होता है, और सभी संभावित स्थान का उपयोग कर सकता है।अधिकतम घूर्णन योग्य कोण 270 डिग्री तक पहुंच सकता है।

मुख्य तकनीकी पैरामीटर

वस्तु।	युक्ति।
सुरक्षा-अवशोषण	200 किग्रा / 400 किग्रा / 600 किग्रा / 800 किग्रा
प्रदर्शन	रोटेशन 0-270 डिग्री और 600-1200 मिमी उठाना
चूसने वाले की मात्रा और आकार	2/4/6/8/12
काम कर रहे गैस स्रोत	5-8 पा
वोल्टेज	DC12V (लंबी बैटरी लाइफ के लिए बिल्ट-इन 2 बैटरी)
बैटरी लाइफ	इसे एक बार चार्ज करने के बाद 3 से 5 दिनों तक इस्तेमाल किया जा सकता है। (इसके अलावा, इसे बिजली की आपूर्ति से भी जोड़ा जा सकता है।)
सिंगल सक्शन कप लोड हो रहा है	वास्तविक परीक्षण का वजन 150 किग्रा या उससे अधिक तक होता है
लंबाई आयाम	नियंत्रण कैबिनेट: 0.3 मी;सकर: वैकल्पिक 1-5 मी
चौड़ाई आयाम	सकर: वैकल्पिक 1-1.5 मी
बाहरी आकार	एल 1120 मिमी * डब्ल्यू 660 मिमी * एच 620 मिमी

स्थापना योजनाबद्ध

वैक्यूम सक्शन कप ग्लास लिफ्टर का आकार योजनाबद्ध आरेख

कॉलम कैंटिलीवर क्रेन ग्लास लिफ्टर का आकार योजनाबद्ध आरेख
