उत्पाद विवरण:
|
| Brand name: | The whole line of Glass washing and pressing machine | अधिकतम गिलास आकार: | 2000 * 2500 |
|---|---|---|---|
| न्यूनतम गिलास आकार: | 450 * 300 | कांच की मोटाई: | 3 - 19 मिमी (विकल्प) |
| ब्रश: | मुलायम ब्रश के 6 टुकड़े | लंबाई: | 19.5 मीटर |
| चौड़ाई: | 3 - 3.5 मीटर | सर्वो मोटर: | सीमेंस |
| रंग: | वैकल्पिक | वोल्टेज: | 380V 50Hz 3P (वैकल्पिक) |
| हाई लाइट: | इंसुलेटिंग ग्लास प्रोडक्शन लाइन फैक्ट्री,ऑटोमैटिक इंसुलेटिंग ग्लास मशीन,इंसुलेटिंग ग्लास ऑटोमैटिक सीलिंग रोबोट |
||

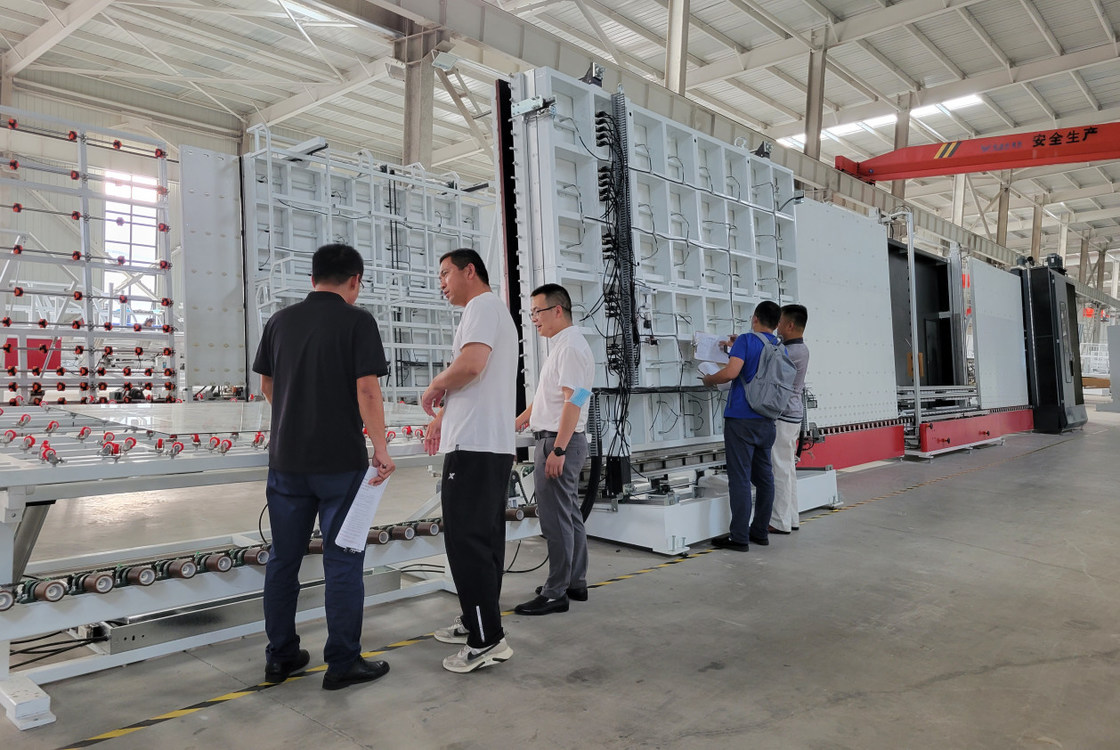

स्वचालित सीलिंग रोबोट प्रोसेसिंग लाइन के साथ 2M हाई इंसुलेटिंग ग्लास प्रोडक्शन लाइन
स्वचालित सीलिंग रोबोट मशीन के साथ दो मीटर ऊँचाई डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन
1.खड़ामैंइन्सुलेटजीलड़की पीउत्पादनएलऑफ़लाइन
मुख्य विशेषताएं:
• लाइन में 7 खंड हैं:
01 ट्रांजिट सेक्शन;
02 वाशिंग मशीन;
03 अनलोडिंग सेक्शन;
04 स्थापना अनुभाग की जाँच करें;
05 ट्रांसशिपमेंट अनुभाग;
06 प्रेसिंग और फिलिंग सेक्शन;
07 अनलोडिंग सेक्शन।
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का उपयोग
• डबल ग्लेज़िंग, ट्रिपल ग्लेज़िंग के उत्पादन के लिए उपयुक्त
वैकल्पिक कार्य:
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• आकार का गिलास
• स्वचालित रूप से आर्गन गैस भरना
• कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
टीओ कांच को पहियों से दूषित होने से रोकें और सुधार के लिए निशान छोड़ देंआईजी पीउत्पादन'उच्च हैगुणवत्ता.
• आईजी इकाइयों के 2 टुकड़ों को दबाना और भरना, पूरी तरह से 8 खंड
मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में चार्ज किया जा सकता है, और IGU का प्रत्येक टुकड़ा 90% से अधिक आर्गन गैस से भरा होता है
• एक बार में IGU के दो टुकड़ों को दबाने से दबाने वाले हिस्से की विकृति को बेहतर ढंग से रोका जा सकता है।प्रत्येक 1m * 1m डबल-लेयर ग्लास 27s तक पहुंच सकता है, जिससे कार्य कुशलता में काफी सुधार होता है
• 2019 में चीन में हाई-स्पीड आईजी प्रोसेसिंग लाइन का पेटेंट कराया गया
• सीलिंग रोबोट के काम करने की प्रतीक्षा कर रही समस्या का समाधान किया।दो आईजीयू के लिए एक कार्यकर्ता द्वारा स्थापित दो स्पेसर फ्रेम
• ईआरपी प्रणाली का उपयोग करके कांच के आकार का स्वचालित माप और लेबलिंग (प्रेस से पहले और बाद में संभावित लेबलिंग) (वैकल्पिक)
• स्थानांतरण भाग से दबाने वाले भाग तक, प्रत्येक भाग को विभाजित किया जाता है
• कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अत्यधिक तीव्र
विवरण परिचयLJBZ2535G की
• 01 ट्रांसमिशन अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म ऑटोमैटिक डिटेक्शन
• 02 वाशिंग मशीन
मुख्य विशेषताएं:
• लो-ई ग्लास की सफाई के लिए 0.1 मिमी ब्रिसल्स वाले 6 सॉफ्ट ब्रिसल वाले ब्रश का उपयोग करें
• प्री-वॉश (वैकल्पिक)
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) अपनाता है, और एयर आउटलेट का आकार एल्युमीनियम प्रोफाइल डकबिल द्वारा समायोजित किया जाता है।यह समायोजन शिकंजे की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और वायु चाकू अनुनाद से बचें।
• एयर नाइफ मोटाई के अनुसार एयर नाइफ की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• वाशिंग स्पीड डिस्प्ले के साथ ऑपरेशन बॉक्स, जो वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वत: तापमान नियंत्रण और पानी पुनःपूर्ति प्रणाली
• यूरोपीय रवशामक प्रणाली
• स्टेनलेस स्टील
• 03 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड में नई संरचना को इन-लाइन लिफ्टिंग बीम संरचना (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है
• 05 ट्रांसमिशन सेक्शन
• कांच की मोटाई का स्वचालित माप।इसका उपयोग काम के दौरान वास्तविक जरूरतों के अनुसार किया जा सकता है।
• 06 अनुभाग को दबाएं और भरें
मुख्य विशेषताएं:
• अतिरिक्त-लंबा (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• ग्लास को कन्वेयर बेल्ट द्वारा पहुंचाया जाता है, और ग्लास को सर्वो मोटर द्वारा दबाया जाता है
• प्लेटिन आसान रखरखाव के लिए खोला जा सकता है
• लंबी सेवा जीवन सुनिश्चित करने के लिए दबाव प्लेट संरचना समायोज्य है
आर्गन गैस के साथ ऑटो-फिलिंग, सीलिंग प्रभाव उल्लेखनीय है, और आर्गन गैस की मात्रा अधिक है
• आर्गन के नुकसान को कम करने के लिए बाद में सीलिंग के साथ कांच के विभिन्न आकारों को भरने के लिए क्षेत्रों की स्थापना करें
• गैस मान सेट किया जा सकता है और गैस भरने की प्रक्रिया टच स्क्रीन पर प्रदर्शित होती है
• मुद्रास्फीति की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया सेंसर
• गैस की सघनता 90% से अधिक हो सकती है
• बल्कहेड में छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन है
• 07 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• सीलर से जोड़ा जा सकता है
तकनीकी डाटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
| मिन।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास की मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10 मी / मिनट |
| ग्लास कन्वेयर गति | 45 मी / मिनट |
| ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
| हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
| हवा का दबाव | ≥0.8 एमपीए |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500 * 3500 * 3700 मिमी |
| वज़न | 6500 किग्रा |
विद्युत पैरामीटर
| नाम | मूल | ब्रैंड |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
| फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
| स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | प्रवृत्त होना |
| बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | वेइनव्यू |
| इंटरमीडिएट रिले | जापान | OMRON |
| ब्रश मोटर | चीन | किंगहुआ |
| पानी का पम्प | चीन | लिंग्ज़ियाओ |
| मार्गदर्शक | ताइवान | हायविन |
| वायवीय घटक | ताइवान | एयरटैक |
| ऑनलाइन गैस भरे बिना आईजी लाइन | ||
| नाम | मूल | ब्रैंड |
| सर्वो मोटर | जर्मनी | सीमेंस |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
| फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
| स्थानांतरण मोटर | ताइवान | लिन्हाई |
| ब्रश मोटर | ताइवान | लिन्हाई |
| पानी का पम्प | चीन | लिंग्ज़ियाओ |
| मार्गदर्शक | ताइवान | हायविन |
| वायवीय घटक | ताइवान | एयरटैक |
| बिजली का पैमाना | चीन | मिरान |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | प्रवृत्त होना |
| बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | वेइनव्यू |
| इंटरमीडिएट रिले | जापान | OMRON |
| ऑनलाइन गैस भरने वाली आईजी लाइन | ||

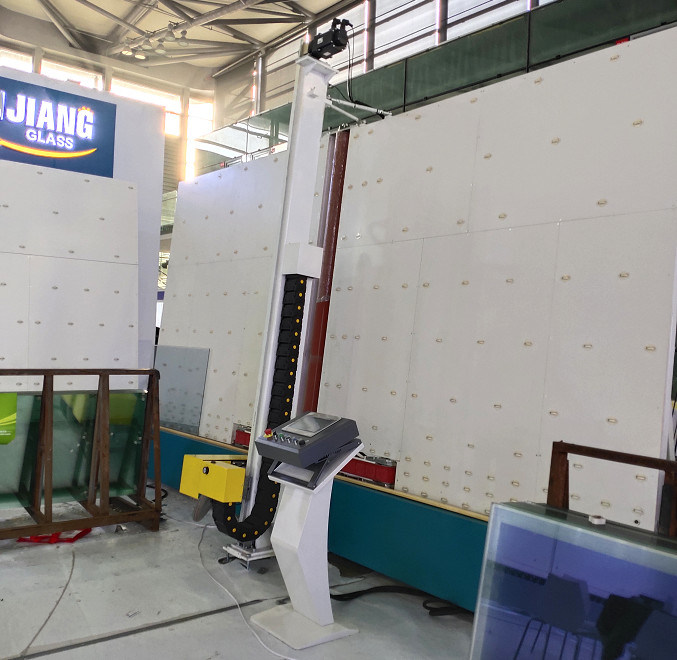

2.वीखड़ामैंइन्सुलेटजीलड़कीएसईलिंगआरobotएलजेटीजे2540
मुख्य विशेषताएं:
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, सर्वो नियंत्रण प्रणाली के 8 अक्ष और 7 सेट, स्वचालित उच्च दक्षता वाली सीलिंग मशीन
• ग्लास स्टोरेज के लिए 4 सेक्शन
• तुल्यकालिक बेल्ट, स्थिर संचरण और सटीक स्थिति को अपनाने
• स्क्रेपर्स और रोलर्स के साथ कांच के कोनों की स्वचालित मरम्मत
• स्वचालित रूप से कांच का आकार, गोंद की गहराई (30 मिमी) मापें
• प्रत्येक स्वचालित कार्य मैन्युअल रूप से संचालित होता है
• डबल ग्लेज़िंग उपलब्ध है
• वैकल्पिक किनारों के साथ शेप्ड ग्लास, स्टेप्ड ग्लास, ट्रिपल ग्लास (वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो सेट को नियंत्रित करता है (वैकल्पिक)
• सिलिकॉन, पॉलीसल्फाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग किया जा सकता है
• स्टेप्ड ग्लास के आसान अनुप्रयोग के लिए मशीन के सामने चिपकने वाला सिरा
• इन्सुलेट ग्लास प्रसंस्करण लाइनों से जोड़ा जा सकता है
• स्कैन कोड फ़ंक्शन के साथ (वैकल्पिक)
तकनीकी डाटा
| मैक्स।कांच का आकार | 2500 * 4000 मिमी |
| मिन।कांच का आकार | 400 * 300 मिमी |
| कांच की मोटाई | 12-50 मिमी |
| काम करने की गति | 5-40 मी / मिनट |
| हवा का दबाव | ≥0.6 एमपीए |
| दबाना दबाव | 32 एमपीए |
| वोल्टेज शक्ति | 380 वी 15 किलोवाट |
| समग्र आयाम | 11000 * 2000 * 3500 मिमी |
विद्युत पैरामीटर
| नाम | मूल | ब्रैंड |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
| CPU | जापान | यास्कावा |
| कम वोल्टेज घटक | जर्मनी | सीमेंस |
| गाइडवे | ताइवान | हायविन |
| बिजली की आपूर्ति बदलना | ताइवान | मेगावाट |
| सेंसर स्विच | कोरिया | ऑटोनिक्स |
| वायवीय घटक | जापान | एसएमसी |
| टच स्क्रीन | चीन | गौशन |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
