उत्पाद विवरण:
|
Brand name: | Glass washing and pressing machine | अधिकतम गिलास आकार: | 2000 * 2500 |
---|---|---|---|
न्यूनतम गिलास आकार: | 450 * 300 | कांच की मोटाई: | 3 - 19 मिमी (विकल्प) |
ब्रश: | मुलायम ब्रश के 6 टुकड़े | लंबाई: | 19.5 मीटर |
सर्वो मोटर: | सीमेंस | वोल्टेज: | 380V 50Hz 3P (वैकल्पिक) |
हाई लाइट: | डबल ग्लेज़िंग स्वचालित फैब्रिकेशन लाइन,आर्गन गैस डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन,आर्गन गैस फ्लोट ग्लास लाइन |

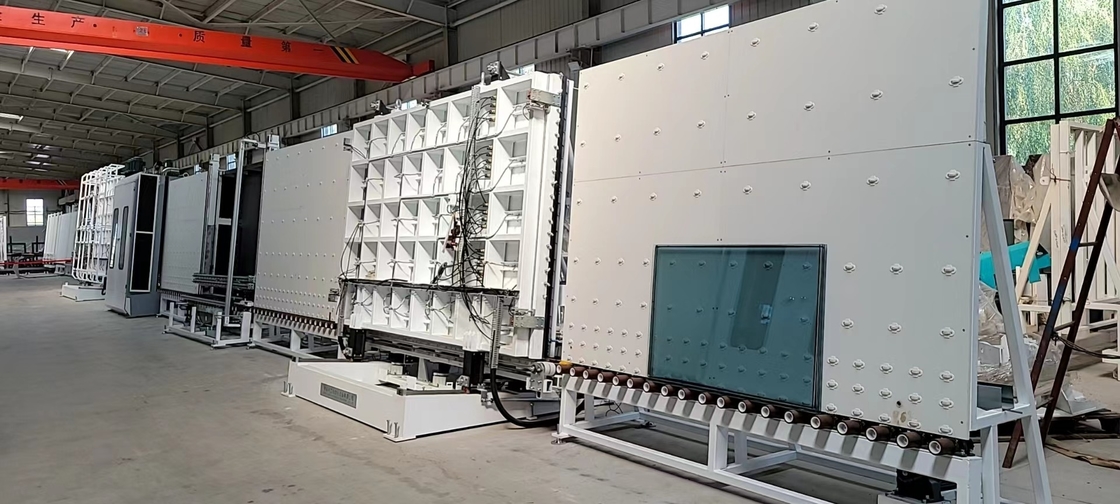

ऑनलाइन आर्गन गैस भरने के साथ हाई स्पीड ऑटोमैटिक डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन
खड़ामैंइन्सुलेटजीलड़की पीउत्पादनएलऑफ़लाइन
उत्पादकता: लाइन पर गैस भरना: 22S / यूनिट
गैस भरने के बिना: 20 एस / यूनिट
मुख्य विशेषताएं:
• IGU लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 ग्लास वाशिंग मशीन;
03 डिस्चार्ज सेक्शन;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाला खंड;
07 डिस्चार्ज सेक्शन।
• सीमेंस सर्वो मोटर्स का उपयोग करना
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• आईजी इकाइयों के 2 टुकड़ों को दबाना और भरना, पूरी तरह से 8 खंड
मुख्य विशेषताएं
• IGU के दो टुकड़ों को दबाया जा सकता है और एक ही बार में गैस भरी जा सकती है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• IGU के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर ढंग से रोका जा सकता है।प्रत्येक 1m * 1m डबल ग्लास के लिए 27s तक पहुँच सकते हैं, कार्य कुशलता में अत्यधिक सुधार कर सकते हैं
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त कर लिए हैं
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कर्मचारी द्वारा दो आईजीयू के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी प्रणाली के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है)।(वैकल्पिक)
• ट्रांसफर पार्ट से लेकर प्रेसिंग पार्ट तक, प्रत्येक भाग को विभाजित किया गया है
• कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-तेज गति
वैकल्पिक कार्य:
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• आकार का गिलास
• स्वचालित रूप से आर्गन गैस भरना
• कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
टीओ कांच को पहियों से दूषित होने से रोकें और सुधार के लिए निशान छोड़ देंआईजी पीउत्पादन'उच्च हैगुणवत्ता.
विवरण परिचयLJBZ2535G की
•01स्थानांतरण करनाखंड
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
•02धुलाईमशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ मुलायम ब्रश के 6 टुकड़ों का उपयोग करके लो-ई ग्लास को धो सकते हैं
• प्री-वॉशिंग(वैकल्पिक)
• नया एयर नाइफ एल्युमीनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• वाशिंग स्पीड डिस्प्ले के साथ ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वत: तापमान नियंत्रण, पानी पुनःपूर्ति प्रणाली
• यूरोपीय रवशामक प्रणाली
• स्टेनलेस स्टील सामग्री
•03 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
•04 निरीक्षण और स्थापना अनुभाग
की नई संरचनायहसेक्शन को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है
•05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका इस्तेमाल किया जा सकता है।
•06 दबाने और भरने वाला खंड
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• ग्लास को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, ग्लास को दबाने के लिए सर्वो मोटर का उपयोग करता है
• दबाने वाली प्लेट को आसान रखरखाव के लिए खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें आर्गन नुकसान कम कर देता है
• गैस मूल्य सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक हो सकती है
• स्पेसर फ्रेम में छेद ड्रिल करने की जरूरत नहीं है
• मानक गैस आर्गन गैस है
•07 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डाटा
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास की मोटाई | 60 मिमी |
कांच धोने की गति | 2-10 मी / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
हवा का दबाव | ≥0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700 मिमी |
वज़न | 6500 किग्रा |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | प्रवृत्त होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | वेइनव्यू |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | किंगहुआ |
पानी का पम्प | चीन | लिंग्ज़ियाओ |
मार्गदर्शक | ताइवान | हायविन |
वायवीय घटक | ताइवान | एयरटैक |
ऑनलाइन गैस भरे बिना आईजी लाइन |
नाम | मूल | ब्रैंड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंग्ज़ियाओ |
मार्गदर्शक | ताइवान | हायविन |
वायवीय घटक | ताइवान | एयरटैक |
बिजली का पैमाना | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | प्रवृत्त होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | वेइनव्यू |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने वाली आईजी लाइन |
LIJIANG GLASS के संबंधित उत्पाद
1।खड़ामैंइन्सुलेटजीलड़कीएसईलिंगआरobotएलजेटीजे2540
मुख्य विशेषताएं:
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, 8 अक्ष, सर्वो नियंत्रण प्रणाली के 7 सेट, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
• 4 खंड, कांच भंडारण कर सकते हैं
• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
• स्क्रेपर और रोलर से कांच के कोनों की अपने आप मरम्मत करें
• स्वचालित रूप से कांच का आकार, गोंद की गहराई (30 मिमी) मापें
• हर ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
• डबल ग्लास को कोट कर सकते हैं
• वैकल्पिक किनारों, स्टेप ग्लास, ट्रिपल ग्लास के साथ शेप ग्लास(वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है(वैकल्पिक)
• सिलिकॉन, पॉलीसल्फाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
• गोंद सिर मशीन के सामने है, जो कदम गिलास कोटिंग के लिए आसान है
• इन्सुलेट ग्लास प्रसंस्करण लाइन के साथ जोड़ा जा सकता है
• कोड स्कैनिंग समारोह के साथ(वैकल्पिक)
तकनीकी डाटा
मैक्स।कांच का आकार | 2500 * 4000 मिमी |
मिन।कांच का आकार | 400 * 300 मिमी |
कांच की मोटाई | 12-50 मिमी |
काम करने की गति | 5-40 मी / मिनट |
हवा का दबाव | ≥0.6 एमपीए |
दबाना दबाव | 32 एमपीए |
वोल्टेज शक्ति | 380 वी 15 किलोवाट |
समग्र आयाम | 11000 * 2000 * 3500 मिमी |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
CPU | जापान | यास्कावा |
कम वोल्टेज घटक | जर्मनी | सीमेंस |
गाइडवे | ताइवान | हायविन |
बिजली की आपूर्ति बदलना | ताइवान | मेगावाट |
सेंसर स्विच | कोरिया | ऑटोनिक्स |
वायवीय घटक | जापान | एसएमसी |
टच स्क्रीन | चीन | गौशन |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
2.STJ03 दो-घटक ग्लूइंग मशीन
STJ03 दो-घटक ग्लूइंग मशीन इन्सुलेट ग्लास उत्पादन लाइन की अंतिम प्रक्रिया के लिए उपयुक्त है, मुख्य रूप से दो-घटक पॉलीसल्फाइड गोंद और दो-घटक सिलिकॉन खोखले गोंद की कोटिंग के लिए उपयोग किया जाता है।मशीन स्वचालित रूप से गोंद के दो घटकों के सक्शन, मिश्रण और आउटपुट को पूरा कर सकती है, और प्रदर्शन के अनुसार दो घटकों के अनुपात को समायोजित कर सकती है और गोंद की आवश्यकताओं का उपयोग कर सकती है, सर्वोत्तम उपयोग प्रभाव प्राप्त करने के लिए इलाज की गति को समायोजित कर सकती है।
STJ03 दो-घटक ग्लूइंग मशीन उच्च गुणवत्ता वाले उत्पाद प्रदान करने के लिए इन्सुलेट ग्लास और ग्लास पर्दे की दीवार उद्योग की जरूरतों को पूरा करने के लिए हमारी कंपनी द्वारा विकसित उपकरणों का एक नया प्रकार है।मशीन पूर्ण वायवीय नियंत्रण, बिजली पहुंच के बिना, ऑन-साइट निर्माण हो सकता है।सुविधाजनक संचालन, स्थिर और विश्वसनीय काम, और केवल कोटिंग दक्षता, अच्छा मिश्रण प्रभाव, आउटपुट गोंद प्रवाह स्थिरता और दो घटकों के अनुपात का चरणहीन समायोजन।यह उच्च गुणवत्ता वाले इन्सुलेट ग्लास और ग्लास पर्दे की दीवार उत्पादों के बड़े पैमाने पर उत्पादन के लिए एक आदर्श सहायक उपकरण है।
मुख्य तकनीकी पैरामीटर
1, रबर बैरल विनिर्देशों
घटक A बैरल का भीतरी व्यास 570mm (लगभग 200L गोंद प्रति बैरल) है
घटक बी बैरल का आंतरिक व्यास 280 (285) मिमी (लगभग 20L गोंद प्रति बैरल) है
2. ए और बी घटकों के अनुपात की समायोजन सीमा:
दो-घटक पॉलीसल्फाइड गम: 8:1 ~ 13:1 (मात्रा अनुपात)
दो-घटक सिलिकॉन चिपकने वाला है: 8: I~ I3:1 (मात्रा अनुपात)
3, गोंद की अधिकतम मात्रा: 60 किग्रा / एच दबाव L2 ~ 28MPa
4, वायवीय प्रणाली: काम के दबाव की सीमा: 0.4 ~ 0.6mpa
5, समग्र आकार: 1100*770*1650 वजन 350 किग्रा
6. हवा की खपत: 0.8m3/मिनट
