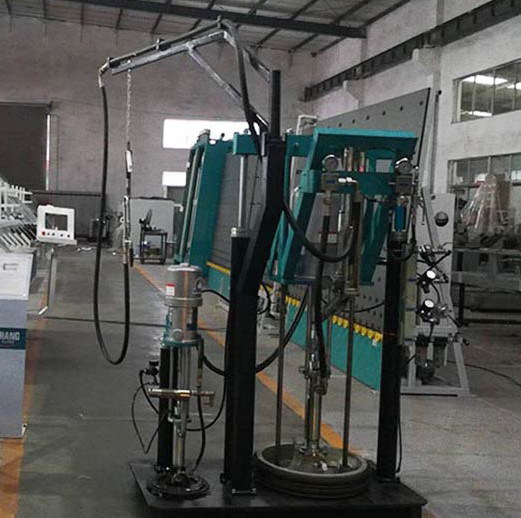

दो-घटक गोंद ऐप्लिकेटर ए और बी गोंद पंप, वायवीय प्रणाली, उठाने की व्यवस्था, फ्रेम, आदि से बना है। अब हम उन भागों को पेश कर सकते हैंसीलेंट सीलिंग मशीननिम्नलिखित नुसार:
1. गोंद पंप:
(1) प्रत्येक घटक ए और बी के लिए एक गोंद पंप सेट किया जाता है, जो गोंद को चूसने और बाहर धकेलने के लिए एक पारस्परिक गति बनाने के लिए उनके संबंधित वायु मोटर्स द्वारा संचालित होता है।गोंद पंप ए और बी दबाव गोंद प्लेट के साथ एक साथ तय किए जाते हैं, और फिर उनके सिस्टम बनाने के लिए फ्रेम से जुड़े होते हैं।
(2) ए और बी घटकों का अनुपात एक आनुपातिक लीवर द्वारा समायोजित किया जाता है: आवक समायोजन, बी गोंद उत्पादन घटता है, बाहरी समायोजन, बी गोंद उत्पादन बढ़ता है।ए और बी गोंद के अनुपात को नियंत्रित करने के लिए गोंद बी की मात्रा को नियंत्रित करने के लिए आनुपातिक लीवर को समायोजित करके।
(3) ग्लू आउटपुट: एयर सोर्स प्रोसेसर द्वारा नियंत्रित, वामावर्त समायोजन, ग्लू आउटपुट बढ़ता है, और ग्लू आउटपुट घटने के लिए क्लॉकवाइज एडजस्ट होता है।(यहाँ गोंद की कुल मात्रा को संदर्भित करता है) गोंद पंप एक आनुपातिक लीवर के माध्यम से ए और बी की गोंद राशि के अनुपात को समायोजित करता है, जिसमें लचीले संचालन, स्थिर प्रदर्शन और बड़े समायोजन रेंज की विशेषताएं होती हैं।
2. भारोत्तोलन तंत्र:ए और बी घटक रबर पंप क्रमशः वायवीय उठाने वाले तंत्र के एक सेट से सुसज्जित हैं, जो समानांतर में दो सिलेंडरों से बना है, और संबंधित पंप निकाय एक बीम द्वारा निश्चित रूप से जुड़े हुए हैं।उद्देश्यों में से एक दबाव प्लेट के माध्यम से रबर की सतह पर दो सिलेंडरों के बल को लागू करना है, और दबाव को दबाव विनियमन वाल्व के आपूर्तिकर्ता द्वारा समायोजित किया जाता है, आमतौर पर लगभग 0.3 एमपीए को समायोजित किया जाता है;दूसरा, जब रबर बैरल को बदलने की जरूरत होती है, तो सिलेंडर प्रेशर प्लेट को उठा सकता है।प्लास्टिक की बाल्टी को छोड़ दें ताकि इसे एक नए से बदला जा सके।
पैरामीटर
| काम कर रहे हवा का दबाव | ≥ 0.6 एमपीए |
| सीलेंट फैलाने वाला दबाव | 15-20 एमपीए |
| सीलेंट की मात्रा | 4 एल / मिनट |
| ए/बी सीलेंट का व्यास | 0 मिमी / 280 मिमी |
| मिश्रित दर | 6:1-14:1 |
| हवा की आपूर्ति | प्रवाह 0.8m3 / मिनट |
| हवा का दबाव | ≥ 0.8 एमपीए |
| समग्र आयाम | 1700 * 1260 * 1900 मिमी |
| वज़न | 650 किग्रा |
