उत्पाद विवरण:
|
| उत्पादन का नाम: | स्वचालित इंसुलेटिंग ग्लास उत्पादन लाइन | वॉशर सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| ब्रश: | लो-ई के लिए सॉफ्ट ब्रश | सर्वो मोटर: | जर्मनी सीमेंस |
| धोने की गति: | 8-10 मी / मिनट | दबाने वाली मशीन: | एडजस्टेबल प्लेट |
| अधिकतम गिलास आकार: | 3300 * 7000 मिमी | न्यूनतम गिलास आकार: | 280*450 मिमी |
| कांच की मोटाई: | 3-30 मिमी | ||
| हाई लाइट: | स्वचालित जंबो आईजी लाइन,आकार स्वचालित इन्सुलेटिंग ग्लास उत्पादन लाइन,8m/Min आइसोलेटिंग ग्लास उत्पादन लाइन |
||

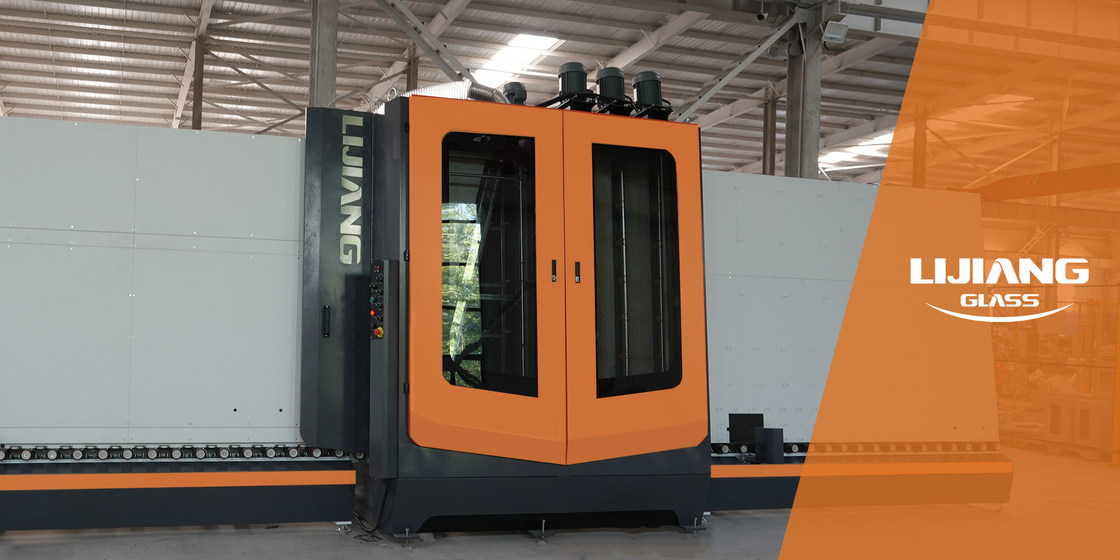

स्वचालित इन्सुलेटिंग ग्लास प्रोसेसिंग लाइन जंबो आकार 3300mm*7000mm
ऑटो-जंबो साइज आईजी लाइन बिना ट्रांसफर व्हील के निशान छोड़े ग्लास वाशिंग का एहसास कर सकती है; बीम द्वारा स्वचालित ग्लास ऊंचाई माप; एल्यूमीनियम फ्रेम की स्थिति और इकट्ठा करना,गैस भरने और दबाने , गैस भरने के अंतराल का स्वतः समायोजन, आर्गन गैस एकाग्रता का स्वतः पता लगाने, स्वतः सील और अन्य कार्य करता है। और यह भी साधारण डबल ग्लास, ट्रिपल ग्लास के कार्यों है,विशेष आकार का कांचतेज गति और उच्च दक्षता, जो विशाल आकार के अछूता ग्लास ट्रांसमिशन, गैस भरने, दबाने और सील की समस्या को हल करता है, संचालित करना मुश्किल है,और एहसास है कि विशाल आकार अछूता ग्लास असली साफ दाग के बिना, प्रभावी रूप से उत्पादन दक्षता में सुधार और ग्राहकों के लिए उद्यम के लाभ में वृद्धि हुई है।
•इन्सुलेटिंग ग्लास उत्पादन लाइन7 खंड हैं
01 स्थानांतरण अनुभाग;
02 धोने और सूखने का खंड;
कांच धोने की मशीन उच्च गुणवत्ता वाले स्टेनलेस स्टील की सामग्री से बनी है, जो मजबूत और टिकाऊ है।
एक स्वचालित ग्लास मोटाई मापने के उपकरण के साथ, ग्लास की मोटाई को अलग से सेट करने और स्वचालित सफाई की आवश्यकता नहीं है,इस प्रकार वैज्ञानिक रूप से बोझिल मैनुअल समायोजन से बचने जब 8 मिमी से अधिक, सबसे मोटी 30 मिमी तक साफ किया जा सकता है।
ब्रश असर और असर सीट सफाई मशीन का एक महत्वपूर्ण हिस्सा है, उच्च गति, क्षति के लिए आसान है। हमारी कंपनी धक्का संरेखित गेंद बीयरिंग का उपयोग करता है,जो अन्य रबर और प्लास्टिक सामग्री की तुलना में अधिक टिकाऊ और स्थिर हैं.
ग्लास सुखाने की मशीन
•वायु चाकू की खोलने और बंद करने की दूरी को विभिन्न कांच की मोटाई के अनुसार स्वचालित रूप से समायोजित किया जा सकता है।
•समायोजन संरचना यांत्रिक संरचना को अपनाती है, उच्च स्थिरता।
•यह हवा के चाकू के मैन्युअल समायोजन के बिना विभिन्न मोटाई के कांच को लगातार साफ कर सकता है। यह टुकड़े टुकड़े किए गए इन्सुलेटिंग ग्लास बनाने पर बेहतर प्रभाव डालता है।
ब्लेड स्वचालित रूप से विभिन्न कांच मोटाई के अनुसार उद्घाटन और दूरी को समायोजित कर सकता है।
समायोज्य संरचना यांत्रिक संरचना, उच्च स्थिरता को अपनाती है।
विभिन्न मोटाई का ग्लास निरंतर सफाई हो सकता है, हवा चाकू को मैन्युअल रूप से समायोजित करने की आवश्यकता नहीं है। यह टुकड़े टुकड़े किए गए इन्सुलेट ग्लास बनाने पर बेहतर प्रभाव डालता है।
03 निर्वात खंड;
ग्लास निरीक्षण अनुभाग उन्नत पेंच समायोजन संरचना डिजाइन को अपनाता है, एल्यूमीनियम फ्रेम पोजिशनिंग सटीकता उच्च है।
एल्यूमीनियम मिश्र धातु का गाइड रेल हल्का और सपाट होता है, और ग्लास की ऊंचाई के अनुसार स्वचालित रूप से ऊपर और नीचे समायोजित किया जा सकता है।
पूरे खोखले डिजाइन को अपनाता है, और रखरखाव पीछे के दरवाजे कांच के पीछे के धब्बे की सफाई की सुविधा के लिए जोड़ा जाता है (स्वचालित लिफ्ट निरीक्षण backplane अनुकूलित किया जा सकता है)
04 निरीक्षण और स्थापना अनुभाग;
•उन्नत पेंच समायोजन संरचना डिजाइन,उच्च एल्यूमीनियम स्पैसर पोजिशनिंग सटीकता।
•एल्यूमीनियम मिश्र धातु का गाइड रेल हल्का और सपाट होता है,जिलास की ऊंचाई के अनुसार स्वचालित रूप से ऊपर और नीचे समायोजित होता है।
• खोखले डिजाइन को अपनाता है, और रखरखाव दरवाजा कांच के पीछे के जिद्दी धब्बों को साफ करने के लिए डिज़ाइन किया गया है।
05 स्थानांतरण खंड;
06 दबाने और भरने का खंड;
•दबाने का मोडः अल्ट्रा-हाई प्रेसिंग परिशुद्धता, उच्च प्रेसिंग गति सुनिश्चित करने के लिए सर्वो मोटर सिंक्रोनस बेल्ट मोड का उपयोग किया जाता है, सुपर बड़े, सुपर मोटी कांच बना सकता है।
•डबल प्लेट प्रेसिंगः दो प्रेसिंग सेक्शन समानांतर होते हैं और उन्हें अलग से या एक साथ इस्तेमाल किया जा सकता है।छोटे ग्लास को एक ही समय में दो टुकड़ों में संसाधित किया जा सकता है ताकि पूरी लाइन की दक्षता में सुधार हो सके (पेटेंट).
•प्लेट दबाव समायोज्य संरचनाः बोर्ड और स्टील फ्रेम 150 से अधिक समायोजन बिंदुओं से लैस हैं, जिन्हें बिंदु से बिंदु तक समायोजित किया जा सकता है,और गैरेटेड इन्सुलेटिंग ग्लास के लिए बेहतर सीलिंग सुरक्षा प्रदान कर सकता है (बायस्ट्रॉनिक तकनीक).
07 निर्वहन अनुभाग।
• भंडारण कांच
• सीलिंग मशीन से जुड़ा जा सकता है
ऊर्ध्वाधर इन्सुलेटिंग ग्लास उत्पादन लाइन की मुख्य विशेषताएं
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का प्रयोग
• डबल ग्लास, ट्रिपल ग्लास के उत्पादन के लिए लागू
• आईजीयू के दो टुकड़े एक बार में दबाए जा सकते हैं और गैस भरी जा सकती है, प्रत्येक आईजीयू 90% से अधिक आर्गॉन गैस भर सकता है
• उच्च गति वाली आईजी प्रसंस्करण लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किए हैं
• सीलिंग रोबोट पर काम करने के लिए प्रतीक्षा करने की समस्या को हल करना। एक कार्यकर्ता द्वारा दो आईजीयू के लिए दो स्पेसर फ्रेम स्थापित करना।
अछूता ग्लास प्रसंस्करण लाइन के वैकल्पिक कार्य
• आकार का कांच
• चरण ग्लास के साथ वैकल्पिक किनारे
• आर्गन गैस को स्वचालित रूप से भरना
• ग्लास स्थानांतरित करने के लिए हवा में तैरने वाली तकनीक
• ग्लास को पहियों से दूषित होने से बचाने के लिए और पहियों को बेहतर बनाने के लिए निशान छोड़ने के लिएगुणवत्ताआईजी उत्पादन
• आईजी इकाइयों के 2 टुकड़े, कुल 8 खंडों को दबाना और भरना
• ईआरपी प्रणाली के साथ स्वचालित रूप से ग्लास आकार और लेबलिंग (लेबलिंग प्रेस करने से पहले और प्रेस करने के बाद अनुमति दी जा सकती है)(वैकल्पिक)
• स्थानांतरण भाग से प्रेसिंग भाग तक, प्रत्येक भाग को विभाजित किया जाता है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त। अल्ट्रा फास्ट गति
इन्सुलेटिंग ग्लास उत्पादन मशीन के तकनीकी डेटा
| अधिकतम ग्लास आकार | 3300 मिमी*7000 मिमी |
| ग्लास का न्यूनतम आकार | 280 मिमी*450 मिमी |
| कांच की मोटाई | 3-30 मिमी |
| अछूता कांच की मोटाई | 80 मिमी |
| ग्लास धोने की गति | 2-10 मीटर/मिनट |
| ग्लास कन्वेयर की गति | 45 मीटर/मिनट |
| धोने के ब्रश | 0.1 मिमी के बाल के साथ नरम ब्रश के 3 जोड़े |
| जल आपूर्ति | पानी की खपतः0.5t/h चालकता:40μs/cm |
| वायु आपूर्ति | प्रवाहः 0.8 मीटर/मिनट |
| वायु दबाव | ≥0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 47200*3500*4500 मिमी |
