उत्पाद विवरण:
|
| नाम: | स्वचालित ग्लास काटने की मशीन | काटने परिशुद्धता: | ≤ ± 0.30mm |
|---|---|---|---|
| अधिकतम आकार: | 3660 × 2750mm | min.cutting का आकार: | 100 × 100mm |
| कांच की मोटाई: | 3 ~ 19mm | काटने की गति: | max100m / मिनट |
| हाई लाइट: | अछूता ग्लास उपकरण,ग्लास बनाने की मशीन |
||

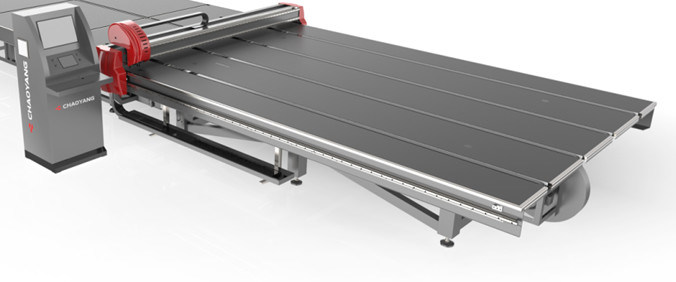

स्वचालित ग्लास कटिंग मशीन खोखले ग्लास उत्पादन लाइन में उपयोग की जाती है
स्वचालित काटने की मेज
स्वचालित ग्लास काटने की मशीनचेसिस मैकेनिज्म, बीम मैकेनिज्म, वर्कटेबल मैकेनिज्म, कटिंग चाकू मैकेनिज्म, कन्वेस्टिंग मैकेनिज्म, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग मेकेनिज्म और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।
स्वचालित कांच काटने की मशीन काम सिद्धांत है
स्वचालित ग्लास काटने की मशीनis to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. कट ग्लास को काम करने योग्य करने के लिए संदेश देने के लिए है, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से कांच की स्थिति को इनपुट करें, और फिर कटर धारक पर हीरे के पहिये के साथ काटने वाला सिर प्रोग्राम नियंत्रण द्वारा क्रमशः एक्स और वाई दिशाओं के साथ आगे बढ़ता है, शीट को काटता है। CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और ड्राइव भाग में उन्नत एसी सर्वो मोटर का उपयोग किया जाता है।
तकनीकी मापदंड
| काटने परिशुद्धता | ≤ ± 0.30mm |
| अधिकतम आकार | 3660 × 2750mm |
| min.cutting का आकार | 100 × 100mm |
| कांच की मोटाई | 3 ~ 19mm |
| काटने की गति | max100m / मिनट |
| काम कर तालिका ऊंचाई | 930 ± 25mm |
| काटने तालिका ऊंचाई | 4710 × 3250 × 930mm |
| काटने तालिका आयाम | 1500 किलो |
| लोड हो रहा है टेबल परिवहन की गति | 40m / मिनट |
| लोडिंग टेबल झुकाव गति | 7m / मिनट |
| लोडिंग टेबल आगे की दूरी | 1000 मिमी |
| लोड हो रहा है तालिका max.absorb आकार | 3660 × 2750mm |
| लोड हो रहा है टेबल min.absorb आकार | 1800 × 1800mm |
| लोडिंग टेबल आयाम (विषम स्टेशन) | 6000 × 3900 × 930mm |
| max. अधिकतम। thickness of glass packing कांच पैकिंग की मोटाई | 800 मिमी |
| न्यूनतम। चश्मे की ऊंचाई | 240 मिमी |
| ब्रेकिंग टेबल आयाम | 4200 × 3000 × 930mm |
