उत्पाद विवरण:
|
| उत्पादन का नाम: | सीएनसी कांच काटने लाइन | अधिकतम लोड हो रहा है आकार: | 2600 * 2000 |
|---|---|---|---|
| अधिकतम काटने का आकार: | 2600 * 2000 | कांच की मोटाई: | 3 - 19 मिमी |
| वोल्टेज: | 380 वी 50 हर्ट्ज 3 पी | शर्त: | नया |
| हाई लाइट: | ग्लास बनाने की मशीन,डबल ग्लेज़िंग ग्लास मशीन |
||

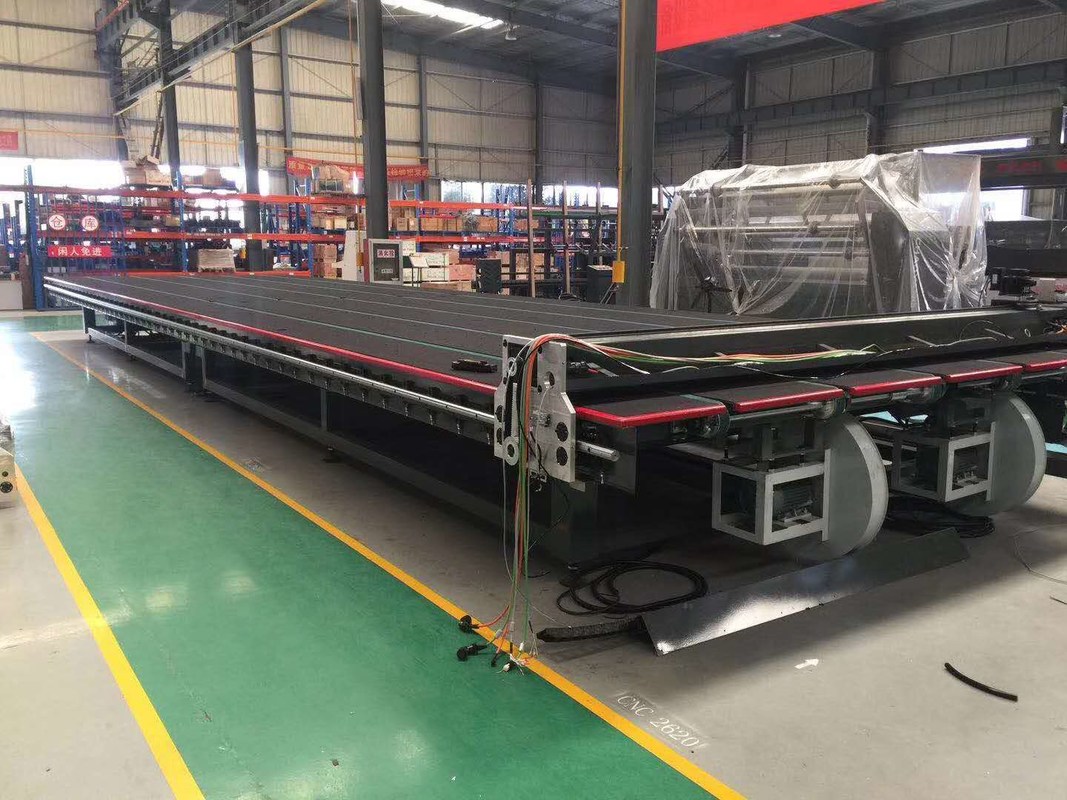

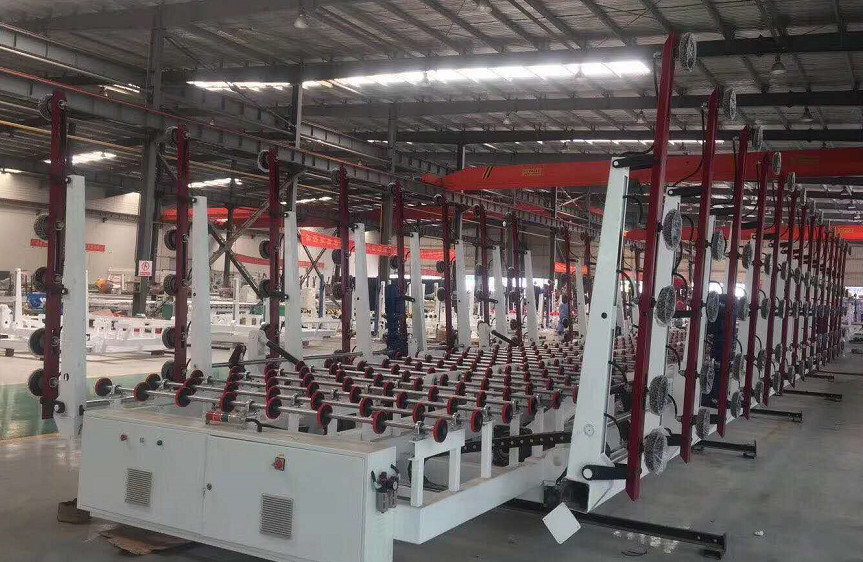

The overall plan of the project: CNC automatic glass cutting line is composed of automatic loading table, automatic cutting table and air-floated breaking table. परियोजना की समग्र योजना: सीएनसी स्वचालित ग्लास कटिंग लाइन स्वचालित लोडिंग टेबल, स्वचालित कटिंग टेबल और एयर-फ्लोटिंग ब्रेकिंग टेबल से बना है। The automatic glass cutting line is mainly used in the processing of flat glass, which can quickly and accurately load sheets, cut straight-line,special-shaped glass and air-floated mechanical breaking sheets.Work flow is as follows: Loading table uses mechanical turnover, through the vacuum suction cup taking glass sheet from the rack, put down to the loading table. स्वचालित ग्लास कटिंग लाइन का उपयोग मुख्य रूप से फ्लैट ग्लास के प्रसंस्करण में किया जाता है, जो शीट्स को जल्दी और सही तरीके से लोड कर सकता है, स्ट्रेट-लाइन, विशेष-आकार के ग्लास और एयर-फ्लोटेड मैकेनिकल ब्रेकिंग शीट्स को काट सकता है। इस प्रकार फ्लो होता है: लोडिंग टेबल मैकेनिकल का उपयोग करता है कारोबार, रैक से ग्लास शीट लेने वाले वैक्यूम सक्शन कप के माध्यम से, लोडिंग टेबल पर रख दिया। The glass is conveyed to the cutting table through the roller on the loading table and the conveyor belt on the cutting table.The cutter holder on the cutting beam of the cutting machine drives the cutter to move at high speed in X direction and Y direction by servo motor. कांच को लोडिंग टेबल पर रोलर के माध्यम से कटिंग टेबल और कटिंग टेबल पर कन्वेयर बेल्ट के माध्यम से अवगत कराया जाता है। कटिंग मशीन के कटिंग बीम पर कटर धारक कटर को एक्स दिशा और वाई दिशा में उच्च गति से स्थानांतरित करने के लिए ड्राइव करता है। सर्वो मोटर। Using Z-axis motor rotation to control the tangent trajectory of tool. टूल के स्पर्शरेखा प्रक्षेपवक्र को नियंत्रित करने के लिए Z- अक्ष मोटर रोटेशन का उपयोग करना। At the same time, the cutter pressure and the depth of the cutter are controlled by analog quantity, and the four axes are operated simultaneously to cut. इसी समय, कटर दबाव और कटर की गहराई को एनालॉग मात्रा द्वारा नियंत्रित किया जाता है, और काटने के लिए चार कुल्हाड़ियों को एक साथ संचालित किया जाता है। When the cutting is finished, the glass sheet is sent to the air-floated breaking table for breaking through the air cushion formed by the conveyor belt and the breaking table. जब कटिंग समाप्त हो जाती है, तो कांच की शीट को कन्वेयर बेल्ट और ब्रेकिंग टेबल द्वारा गठित एयर कुशन के माध्यम से तोड़ने के लिए एयर-फ्लोटिंग ब्रेकिंग टेबल पर भेजा जाता है।
| मोटाई | 3 ~ 19mm |
| काटने की सटीकता | ± 0.15 |
| विशेष आकार के कांच की सटीकता में कटौती | ± 0.20 |
| काटने की गति | 0-200m / मिनट |
| गति की गति | 0-25m / मिनट |
| मशीन का आकार | 9600X2800X900 ± 20 मिमी |
| काम कर तालिका ऊंचाई | 900 मिमी ± 20 मिमी |
| वजन | 2600kg |
| उपकरणों की कुल शक्ति | 5-8kw |
| ब्रेकिंग बार | 1 + 1 प्रकार |
| तालिका का आकार | 9600x2800x900mm |
| कांच की मोटाई | 3-19mm |
| शक्ति | 4kw |
| टेबल की ऊंचाई | 900 + 20 मिमी |
| शीट का आकार | 1500 * 1200 मिमी (सिंगल साइड लोडिंग) |
| अधिकतम लोड हो रहा है आकार | 2600 x 2000 मिमी |
| कांच की चादर की मोटाई | 3 ~ 19 मिमी |
| काम अवशोषण गहराई | 700 मिमी |
| एक्स-अक्ष चलने की गति | 5-25 मीटर / मिनट (समायोज्य) |
| Y- अक्ष चलने की गति | 8-12 मीटर / मिनट (समायोज्य) |
| गति की गति | 5-25 मीटर / मिनट (समायोज्य) |
| फ्लिप हथियारों की संख्या | 8 हथियार (डबल साइड लोडिंग) |
| एकल हाथ चूसने वालों की संख्या | तीन |
| लोडिंग प्रकार | डबल साइड लोडिंग |
| काम करने का चक्र | 45S (प्रत्येक अतिरिक्त स्थिति के लिए 15S) |
| स्थापना बिजली की आपूर्ति | AC380V / 50HZ (विशेष परिस्थितियों को ग्राहकों की आवश्यकताओं के अनुसार समायोजित किया जा सकता है) |
| कुल बिजली स्थापना | 5-10 किलोवाट |
