उत्पाद विवरण:
|
उत्पादन का नाम: | कांच काटने की मशीन | मशीन का आकार: | 2800 मिमी * 4200mm |
---|---|---|---|
कांच की मोटाई: | 3 - 15 मिमी | लोडिंग टेबल: | हाँ |
कटिंग टेबल: | हाँ | गारंटी: | 1 साल |
ब्रेकिंग टेबल: | हाँ | ||
प्रमुखता देना: | 0.08% ग्लास कटिंग टेबल मशीन,सकर्स सीएनसी ग्लास कटर |
सीएनसी ग्लास कटिंग मशीन कटिंग टेबल और ग्लास सकर्स के साथ
मौजूदा आवश्यकताएं:
आइबोल्ट पर लटकने वाली दो समानांतर स्टील वायर रस्सी के साथ, तिरछा नहीं होगा, टेबल स्तर को धीरे और हल्के ढंग से रखें, और अन्य वस्तुओं द्वारा निचोड़ने और प्रभावित करने से रोकें।
स्टील वायर रस्सी, व्यास: 12-14 मिमी, लंबाई: 3.5 मीटर -4 एम / पीसी।
संख्या | नाम | प्रकार | संख्या | टिप्पणियाँ |
1 | लोड हो रहा है तालिका | वाईआर -28 / 42 डबल एकल स्थिति के साथ हथियार | 1 टुकड़ा | |
2 | काट रहा है तालिका | YR-CNC28 / 42 | 1 टुकड़ा | |
3 | तोड़ना तालिका | YR-30/42 | 1 टुकड़ा | |
4 | रेल | 15kg / मी | 3.8m * 2pcs | |
5 | स्थिति श्रृंखला सूँ ढ | YR-SPT28 / 42-072 | 1 टुकड़ा | |
6 | जंजीर सूँ ढ | YR-SPT28 / 42-097 | 1sets | |
7 | तीन रास्ते सूँ ढ | YR-SPT28 / 42-098 | 1sets | |
8 | केबल सूँ ढ | YR-SPT28 / 42-099 | 1sets | |
9 | विद्युतीय कैबिनेट केबल कवर | YR-SPT28 / 42-099 | 1 टुकड़ा | |
10 | रेल वेल्डिंग | YR-SPT28 / 42-094 | 2pcs | |
1 1 | Y सीमित फिटिंग | YR-SPT28 / 42-0986 | 3 पीसीएस | अनुसार साइट की स्थिति के लिए |
तकनीकी आवश्यकताएँ:
1. रेल सतह स्तर है, सटीकता सटीकता ≤.08%
2. लोड हो रहा है टेबल ऊंचाई सीएनसी काटने की मेज की तुलना में 5-7 मिमी अधिक है।
3. लोड हो रहा है टेबल वाई अक्ष सीमित फिटिंग लोडिंग टेबल बंद कर दिया जब स्थिति सुनिश्चित करते हैं।
4. केबल्स को ट्रंक में सुव्यवस्थित एकत्र किया जाता है, उजागर केबल को गार्ड ट्यूब के साथ कवर किया जाना चाहिए।
5. संपीड़ित हवा शुष्क शुद्ध हवा है, 0.5-0.6Mpa, मुख्य वायु ट्यूब से इनपुट एयर ट्यूब 4 तरीके हैं
मशीन, व्यास 10 मिमी पु ट्यूब में बदलकर एफआरएल।
6. ग्लास रैक को मोड़ने वाले हथियारों के मध्य भाग में होना चाहिए, और स्थिर होना चाहिए
7. साइट के अनुसार समायोजित विद्युत कैबिनेट की स्थिति।
8. विद्युत कैबिनेट शक्ति: 380V 50HZ, तार व्यास 3 * 10 + 1 * 6
9. सेटक्रूव: एम 10 * 80 कुल: 70 पीसी
रेल के लिए सेट किया गया: 28 पीसी, सीएनसी टेबल के लिए: 8 पीसी, लोडिंग टेबल सीमित स्थिति के लिए: 6 पीसी, के लिए
ट्रंक: 14pcs, एज डिवाइस को ट्रेस करने के लिए: 4pcs, स्क्रीन फ्रेम के लिए: 4pcs, चेन ट्रंक के लिए: 6 पीसी।
10. सुरक्षा संचालन, रखरखाव, स्थापना के बाद अनुदेश प्रशिक्षण।

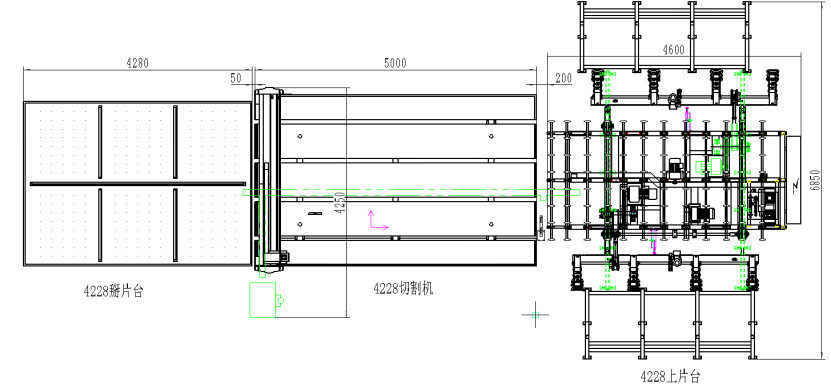

11. यह लेआउट ड्राइंग क्लाइंट द्वारा प्रशिक्षण के बाद आरक्षित किया गया था।
YR-4228 डबल ARMS डबल स्थानएस लोडिंग मशीन
1.1 उपकरण संरचना:
1) उपकरण मुख्य फ्रेम / उपकरण कार्य प्रणाली / उपकरण परिवहन प्रणाली / वैक्यूम चूसना प्रणाली / मशीन पलट प्रणाली / उच्च और निम्न दबाव प्रणाली / कार्यक्रम प्रणाली
1.2 मशीन विन्यास:
1) ओवरट्रॉक स्प्रोकेट और चेन: विशेष उच्च सटीकता को मजबूत करता है
2) परिवहन ट्रॉली: पु सामग्री आयात करें
3) वैक्यूम चूसने वाला: आयात सामग्री (डबल चूसना समारोह)
4) वैक्यूम पंप: चीन और जर्मन संयुक्त उद्यम PUXU
१.३ विद्युत मूल
1) पीएलसी नियंत्रक: DELTA
2) ट्रैंडर: DELTA
3) दृष्टिकोण स्विच: स्विट्जरलैंड ELCO
4) नियंत्रण केबल: लचीला ढाल केबल
5) नियंत्रक: श्नाइडर
6) वायवीय मूल: ताइवान Airtac
7) सकारात्मक और नकारात्मक दबाव सेंसर: जापान एसएमसी
1.4 प्रौद्योगिकी पैरामीटर
1) लोड हो रहा है ग्लास का आकार सीमा: न्यूनतम आकार 1500 * 1500 मिमी (केवल बाएं)
अधिकतम आकार 4200 * 2800 मिमी
2) लोड हो रहा है ग्लास मोटाई: 3 ~ 19 मिमी
3) लोड हो रहा है ग्लास चक्र: 40-90 मिनट 9 (समायोज्य)
4) परिवहन की गति: 0 ~ 40 मीटर / मिनट (समायोज्य)
5) अधिकतम चूसना ग्लास गहराई: 700 मिमी
6) अधिकतम लोडिंग ग्लास वजन: 900KG
7) सिंगल साइड लोडिंग ग्लास आर्म नंबर: 6
8) एकल हाथ चूसने वाला संख्या: 3
9) ओवरटर्न आर्म को लोड करना: 2
10) लोड हो रहा है ग्लास स्थिति: 2positions
11) शक्ति स्रोत और शक्ति: वी / एचजेड
12) स्थापित शक्ति: 8KW
13) संपीड़ित हवा: 0.3Mpa
14) वैक्यूम दबाव: -70 ~ -90Kpa (समायोज्य)
तकनीक की जानकारी
2.1: मशीन संक्षेप
1) स्वचालित ग्लास लोडिंग मशीन एक उपकरण है जो ग्लास शेल्फ से ग्लास को चूस सकता है और लेवल टेबल में बदल सकता है और कटिंग मशीन या किसी अन्य कार्य स्थान पर ले जा सकता है।
2): वैक्यूम सिस्टम प्रसिद्ध ब्रांड वैक्यूम पंप का उपयोग करता है, और बड़े पैमाने पर उपकरणों की स्थिरता और सुरक्षा बढ़ाता है।सभी कार्य प्रक्रियाओं को पीएलसी द्वारा नियंत्रित किया जाता है।
२.२: प्रौद्योगिकी विवरणक
1) पलट मोड: यांत्रिक पलट, उच्च गति, स्थिर काम, कोई हिला
2) पलट कोण: 95-98 (समायोज्य)
3) चूसना ग्लास गहराई: चूसने वाला खिंचाव 300 मिमी, और 700 लोडिंग ग्लास गहराई को पूरा कर सकता है
4) इंडक्शन सिस्टम: ग्लास फोटो इलेक्ट्रिक इंसट्रक्टर के दो सेट का उपयोग करें, अधिक सुरक्षित और स्थिर।
5) उठाने डिवाइस: विशेष जोड़ने रॉड उठाने डिवाइस है
6) चूसना डिवाइस: अग्रिम डबल परत चूसना चालन का उपयोग करें।
7) चूसने वाला नियंत्रण: हर चूसने वाला हवा के वाल्व द्वारा नियंत्रित किया जा सकता है, आप चूसने वाला काम संख्या स्वतंत्र रूप से चुनते हैं।
8) गलत ग्लास को उठाना
9) अलार्म डिवाइस: ऑटो जांच और लाल, हरे दीपक अलार्म डिवाइस है।
10) नियंत्रण मोड: स्वचालित मोड और मैनुअल मोड
11) नियंत्रण इंटरफ़ेस: चीनी और अंग्रेजी प्रदर्शन, लिक्विड क्रिस्टल डिस्प्ले
12) पैरामीटर सेट: ग्लास लोडिंग अनुक्रम और संख्या स्वचालित रूप से सेट की जा सकती है, और बिना किसी बाधा के पूर्ण स्वचालित फ़ंक्शन को प्राप्त करने के लिए कटिंग मशीन के साथ लिंक कर सकते हैं, रिपीट सेट की आवश्यकता नहीं है।अधिक सुविधाजनक और जल्दी से
ⅱ, वाईआर-4228 स्वचालित ग्लास काटने की मशीन (चीन और इटली संयुक्त उद्यम)
1, उपकरण मानक:
काटने ग्लास अधिकतम आकार: 4200 * 2800 मिमी
मशीन की ऊंचाई: 900: 50 मिमी।
मशीन का वजन: 3.8T।
काटने की मोटाई: 3 ~ 19 मिमी
2, काटने मापदंडों
समानता की सीधी रेखा गहराई: ism depth 0.25 मिमी / मी
विकर्ण सटीकता: ± 30 0.30 मिमी / मी
काटने पुल की गति: 0 ~ 180 m / मिनट (समायोज्य)
काटने पुल त्वरण: 3.0 m / s²
उपकरण बिट शेल्फ गति: 160 मीटर / मिनट
टूल बिट शेल्फ त्वरण: 6.0m / s²
बेल्ट परिवहन की गति: 40 मीटर / मिनट
काटने सिर स्थान सटीकता त्रुटि:: accuracy 0.2 मिमी
3, पावर स्रोत / शक्ति
पावर स्रोत स्थापित करें: वी / एचजेड
उपकरण वास्तविक शक्ति: 8KW
संपीड़ित हवा: 0.6PA
4, उपकरण प्रदर्शन
उपकरण फ्रेम: सटीकता और कोई विरूपण की गारंटी
उपकरण उपकरण एप्रन: उपकरण बिट 360 डिग्री स्पिन कर सकता है।
मशीन की सतह: आयात निविड़ अंधकार बोर्ड का उपयोग करें।
लगा: आयात औद्योगिक लगा (फाइबर और ऊन घटक)
तेल की आपूर्ति मोड: स्वचालित वायवीय आपूर्ति, उपकरण बिट के साथ सिंक्रनाइज़ेशन।
परिवहन मोड: स्वचालित बेल्ट परिवहन
5, मशीन हिस्सा है
टेबल बोर्ड: जलरोधी और अग्निरोधक बोर्ड आयात करें
रैक: जापान केएचके
परिवहन बेल्ट / बेल्ट व्हील: इटली ब्रेडबरी
कटिंग व्हील: जर्मन बोहल
6, इलेक्ट्रिक उपकरण
Microsoft Windows इंटरफ़ेस को नियंत्रित करने के लिए औद्योगिक व्यक्तिगत कंप्यूटर का उपयोग करें
वोल्टेज: 415V / 50HZ, वोल्टेज स्टेबलाइजर है
मोटर: जापान YASKAWA गंभीर मोटर
दृष्टिकोण स्विच: स्विट्जरलैंड ELCO
मुख्य विद्युत उपकरण मूल: जापान IZUMI और SCHNEIDER
वायवीय आनुपातिक वाल्व: जापान एसएमसी
7, सॉफ्टवेयर
इटली आयात काटने सॉफ्टवेयर और अनुकूलन सॉफ्टवेयर (इटली OPTIMA)
अनुकूलन सॉफ्टवेयर और उत्पादन प्रबंधन सॉफ्टवेयर एक साथ इस्तेमाल किया जा सकता है
समारोह में कटौती की सीमा की रक्षा करें
उत्पादन राशि समारोह की गणना करें
1500 प्रकार की फिगर स्टोरेज (ड्राइंग और नियंत्रण के लिए सुविधाजनक)
ऑटो सीएडी पेंट सॉफ्टवेयर संगत उपयोग हो सकता है
ऑप्टिमाइज़ेशन सॉफ़्टवेयर का उपयोग सीधे कटिंग सॉफ़्टवेयर के साथ किया जा सकता है
स्वचालित सुधार कार्य करें, काटने की सटीकता की गारंटी दें
कटिंग पाथ फंक्शन चुनते हैं, गारंटी सबसे तेज कटिंग स्पीड तक पहुंचती है
Heteromorphism कटिंग, स्वचालित फुलाव, काटने के परिणाम की गारंटी जल्दी और प्रभावी ढंग से दे सकते हैं।
उत्पत्ति जोड़ और सुधार फ़ंक्शन, दो बार उत्पत्ति सेट कर सकते हैं
नियंत्रण इनपुट: कीबोर्ड और माउस, चीनी और अंग्रेजी इंटरफ़ेस
हेटेरोमोर्फिज्म काटना चाकू दबाव स्वचालित मेडिअट फ़ंक्शन, सर्वोत्तम परिणाम काटने की गारंटी
हेटेरोर्फिज्म टेम्प्लेट स्केनिंग: विभिन्न प्रकार के फिगर को स्कैन करके हेटरोमोर्फिज्म प्वॉइंट को बिंदु से जोड़ सकते हैं और उन्हें सीएएम फिगर में बदल सकते हैं।
ऑप्टिमाइज़ेशन सॉफ़्टवेयर: किसी भी प्रकार के कटिंग साइज़ को संयोजित और व्यवस्थित कर सकते हैं, सर्वश्रेष्ठ कटिंग प्रोग्राम, कटिंग रेट बढ़ा सकते हैं, और ऑप्टिमाइज़ेशन के बाद मैन्युअल सॉफ़्टवेयर संशोधन भी कर सकते हैं, प्रभावी रूप से कटिंग अनुपात बढ़ा सकते हैं।
दबाव और काटने की गति को अनुकूलित करें: आकृति, सीधी रेखा, चाप, उत्कीर्णन, उत्तोलन उत्पत्ति और खत्म, त्वरण भाग, मंदी भाग और इसके अनुसार, सबसे उपयुक्त दबाव और गति को अनुकूलित करें।
हेटरोमोर्फिज्म स्टोरेज: 300 से अधिक प्रकार के हेटेरोर्फिज्म स्टोरेज, यह सभी संभव मांग को पूरा कर सकता है
Heteromorphism ऑप्टिमाइजेशन: स्टोरेज में हेटेरोर्फिज्म का आकार बदला जा सकता है, स्वतंत्र रूप से स्पाइन्ड किया जा सकता है, किसी भी दिशा में स्थानांतरित किया जा सकता है, इस आदेश के अनुसार स्वतंत्र रूप से संयोजित किया जा सकता है
ड्रिल लोकेशन फंक्शन: हेटेरोमॉर्फिज्म स्टोरेज सप्लाई ड्रिल प्री-इंस्टॉल फंक्शन।
उपकरण बिट सुरक्षा फ़ंक्शन: यांत्रिक सुरक्षा फ़ंक्शन, किसी भी दुर्घटना की संभावना से बचें।
हेटरोमोर्फिज्म कटिंग: उपकरण किसी भी सीधी रेखा, तिरछी रेखा या हेटरोमोर्फिज्म को काट सकते हैं
बेल्ट ट्रांसपोर्ट: मोटर सीधे बेल्ट ड्राइव करता है, कट ग्लास को ग्लास ब्रेकिंग मशीन तक पहुंचाता है।
मार्ग संरक्षण: उपकरण के अधिकतम मार्ग में मशीन और बिजली का दोहरा संरक्षण होता है
कटिंग प्रेशर मेडिअट फंक्शन: सभी प्रेशर कीबोर्ड द्वारा मध्यस्थ हो सकते हैं
8, समारोह हटाने फिल्म जोड़ें
9, पारदर्शी तेल कंटेनर का उपयोग करें
ⅲ, YR-4228 AIR CUSHION ब्रेकिंग मशीन
1, प्रौद्योगिकी पैरामीटर
1.1 टेबल-बोर्ड मानक: 4200 × 2800 मिमी
1.2 टेबल-बोर्ड की ऊँचाई: 910: 30 मिमी
1.3 फैन मशीन राशि: 1 सेट
2, मुख्य विन्यास
2.1 टेबल-बोर्ड लगा: आयात औद्योगिक लगा (फाइबर और ऊन घटक)
2.2Table बोर्ड: आयात निविड़ अंधकार और अग्निरोधक बोर्ड
2.3Carrier रॉड: क्रॉसवर्ड 2 स्टिक्स, लंबाई 1ick
2.4 एयर सिलेंडर: ताइवान एयरटेक
2.5Air मशीन: Zhujiang
3, स्वचालित पलटना समारोह संलग्न करें: तालिका को एक तरफ से चालू किया जा सकता है
ⅳ, निजी कंप्यूटर में एपेंड विंडो ऑप्टिमाइजेशन सॉफ्टवेयर का उपयोग किया जा सकता है
रैंडम सहायक सूची
नहीं। | नाम | इकाई | रकम | टिप्पणियों |
1 | Optoelectronic स्विच | सेट | 2 | |
2 | टूल किट | सेट | 1 | |
3 | आयात चाकू धारक (जर्मन) | सेट |
6 |
|
4 | दृष्टिकोण स्विच | सेट | 2 | |
5 | मशीन चूसने वाला लोड हो रहा है | टुकड़ा | 2 | |
6 | कॉपर उपकरण एप्रन | सेट | 2 | |
7 | 694bearing | टुकड़ा | 4 | |
8 | gasbag | टुकड़ा | 1 | |
9 | अंग्रेजी ऑपरेशन मैनुअल | अंश | 1 | |
10 | ऑप्टिमा सॉफ्टवेयर | सेट | 1 |
