उत्पाद विवरण:
|
| नाम: | कांच काटने और चमकाने की मशीनें | कांच का आकार: | 2600 * 2000 |
|---|---|---|---|
| काटने की गति: | 0-200m / मिनट | बिजली की आपूर्ति की वोल्टेज: | 380V / 50Hz |
| सर्वो प्रणाली: | यास्कावा सर्वो मोटर | कांच की मोटाई: | 3 - 19 मिमी |
| काटने की सटीकता: | ± 0.15 | ||
| हाई लाइट: | 200 मीटर / मिन ग्लास कटिंग टेबल मशीन,सर्वो ग्लास कटिंग मशीनरी |
||

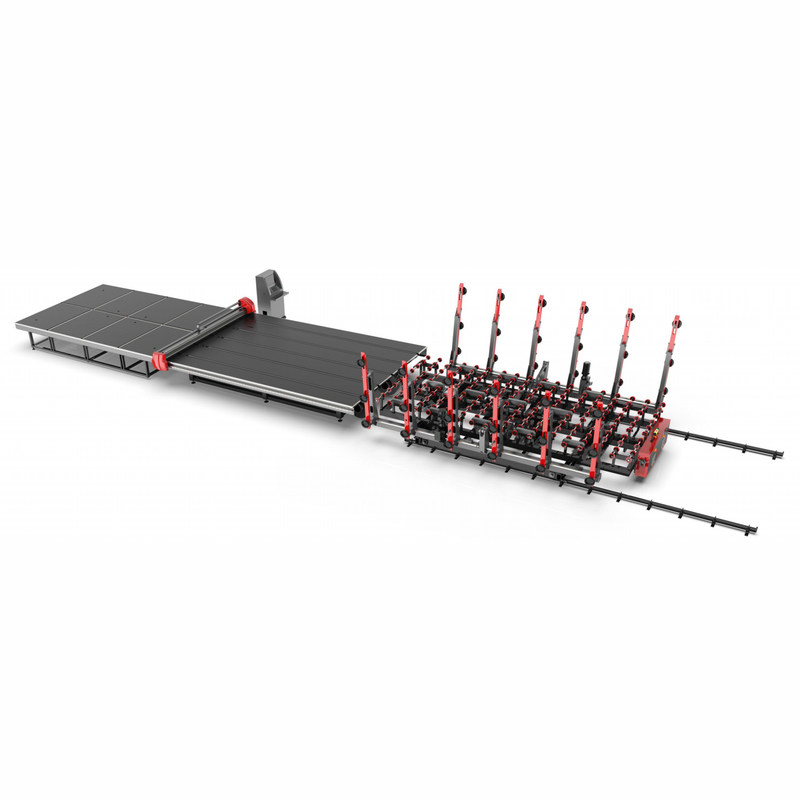

1. कांच काटने की मशीन का विवरण
ग्लास कटर मशीन वर्किंग सिद्धांत है, कट ग्लास को वर्केबिटेबल को संदेश देकर, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट करें, और फिर कटर होल्डर पर डायमंड व्हील के साथ कटिंग हेड क्रमशः X और Y दिशाओं के साथ प्रोग्राम कंट्रोल द्वारा चलता रहता है। , चादर को काटें।उन्नत AC सर्वो मोटर का उपयोग ड्राइव भाग में किया जाता है, मशीन के नियंत्रण भाग में सीएनसी गति नियंत्रक का उपयोग किया जाता है।
2. उपकरण संरचना:
ऑटोमैटिक कटिंग टेबल: इसमें चेसिस मैकेनिज्म, बीम मैकेनिज्म, वर्कटेबल मैकेनिज्म, कटिंग चाकू मैकेनिज्म, कन्वेस्टिंग मैकेनिज्म, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग मेकेनिज्म और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।
3. मुख्य विशेषता
1, पेशेवर संरचना सॉफ्टवेयर के विश्लेषण के माध्यम से, उपकरण स्थिरता, गतिशील संतुलन, यांत्रिक शक्ति सुनिश्चित करने के लिए सबसे सही मैच सुनिश्चित करता है, और यह सुनिश्चित करता है कि तालिका की संरचना विकृत नहीं है।
2, डिवाइस में एक कुंजी रीसेट फ़ंक्शन है।यह टच स्क्रीन पर क्लिक करके स्वचालित रूप से शुरू करने से पहले सभी तैयारियां पूरी कर सकता है, जिससे कार्य क्षमता में काफी सुधार होता है।
3, उन्नत जापानी अंकावा सर्वो मोटर का उपयोग ड्राइविंग भाग में किया जाता है, जो उपकरण को विश्वसनीय, त्रुटि छोटा और कुशल बनाता है।
4, चेसिस सामग्री उम्र बढ़ने के उपचार के बाद राष्ट्रीय मानक मैंगनीज युक्त सेक्शन ब्रिज स्टील (Q345A) द्वारा वेल्डेड और बनाई जाती है।इस तरह के स्टील के व्यापक यांत्रिक गुण, प्लास्टिसिटी और वेल्डिंग गुण अच्छे हैं।फ्रेम को एक पूरे के रूप में संसाधित किया जाता है, और उत्पाद की स्थिरता सुनिश्चित करने के लिए उम्र बढ़ने के उपचार को कम करके उपकरणों की स्थिरता और सटीकता में बहुत सुधार किया जाता है।विशेष जंग हटाने की प्रक्रिया के बाद, सतह के जंग के धब्बे और ऑक्साइड परत को हटा दिया जाता है।शीर्ष कोट को उच्च-श्रेणी के एपॉक्सी प्राइमर के साथ छिड़का जाता है और शीर्ष कोट को उच्च-ग्रेड ऑटोमोबाइल पेंट के साथ छिड़का जाता है।
5, अभिन्न केबल और गैस पाइप और पूरी सील की उचित व्यवस्था
6, हाई-स्पीड साइलेंट लीनियर गाइड को गाइड रेल के लिए अपनाया जाता है, जिसमें उच्च सटीकता और कम शोर होता है।
7, जापानी एसएमसी आनुपातिक सोलनॉइड वाल्व का उपयोग चावल काटने के लिए किया जाता है।कांच की मोटाई के अनुसार दबाव स्वचालित रूप से समायोजित किया जाता है।कटर सिर 360 डिग्री घूमता है, और ऊपरी और निचले बफर कटर में कटौती (किसी भी सीधी रेखा और सभी प्रकार के विशेष आकार के ग्लास को सटीक रूप से काटा जा सकता है)।
8, चाकू सिर चाकू संरक्षण समारोह के साथ सुसज्जित है।यदि चाकू का सिर कांच या कांच के गैप के बाहर गिर जाता है, तो कार्यक्रम स्वचालित रूप से बंद हो जाता है, प्रभावी ढंग से भागों और कांच को नुकसान को रोकता है।
9, डबल मोटर हाई स्पीड ड्राइव (बड़ी जड़ता यास्कवा सर्वो) काटने की गति और प्रवाह सुनिश्चित करता है
10, कन्वेयर डिवाइस, तुल्यकालिक स्वचालित ट्रांसमिशन डिवाइस, ग्लास ऊपरी और निचले संचरण के लिए सुविधाजनक, आवृत्ति रूपांतरण गति विनियमन, संचरण की गति का अनुकूलन करने के लिए स्थिर और आसान
11, मुआवजा समारोह, उपकरण सनकी मुआवजा, निकासी मुआवजा, पिच मुआवजा
12, पोजिशनिंग डिवाइस, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग सिस्टम
4.Configure
5. तकनीकी पैरामीटर
| अधिकतम आकार | 2600X2000mm |
| मोटाई | 3 ~ 19mm |
| काटने की सटीकता | ± 0.15 |
| विशेष आकार के कांच की सटीकता में कटौती | ± 0.20 |
| काटने की गति | 0-200m / मिनट |
| गति की गति | 0-25m / मिनट |
| मशीन का आकार | 9600X2800X900 ± 20 मिमी |
| काम कर तालिका ऊंचाई | 900 मिमी ± 20 मिमी |
| वजन | 2600kg |
| उपकरणों की कुल शक्ति | 5-8kw |
6. सुरक्षित भाग
1) मैन-मशीन इंटरफ़ेस सरल और उदार है, पैरामीटर समायोजन सरल है, ऑपरेटरों द्वारा संशोधित किए जाने वाले पैरामीटर कम, सरल और सहज हैं, और ऑपरेटरों के लिए आवश्यकताएं कम हैं।
2) तेज दौड़ने की गति, चिकनी दौड़ना, उच्च नियंत्रण सटीकता, मॉड्यूलर नियंत्रक संरचना;
3) पाइपलाइन काटने मोड, photoelectric स्थिति काटने मोड और प्रत्यक्ष काटने मोड विकल्पों के माध्यम से स्वतंत्र रूप से सेट कर रहे हैं।प्रसंस्करण के दौरान किसी भी समय स्वचालित कटिंग मोड और एयर ऑपरेशन मोड को स्विच किया जा सकता है।
4) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से विशेष-आकार का चयन करें, प्रासंगिक पैरामीटर सेट करें, प्रसंस्करण मात्रा, स्वचालित नेस्टिंग, प्रसंस्करण प्रक्षेपवक्र पैदा करना;
5) वास्तविक समय पर नज़र रखने और प्रसंस्करण पथ का प्रदर्शन, गति निर्देशांक की समय पर रिकॉर्डिंग, अक्ष स्थिति, I / 0 राज्य, गलती निदान और अलार्म की स्वचालित रिकॉर्डिंग;
6) विभिन्न प्रकार के प्रसंस्करण दस्तावेज प्राप्त करें सुपर पैकेज सॉफ्टवेयर, ऑटोकैड डीएक्सएफ फ़ाइल, सिस्टम का अपना ग्राफिक्स संपादन सॉफ्टवेयर है (बिल्कुल पॉल के संपादन विधि के समान);
7) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से असामान्य आकार का चयन करना, प्रासंगिक पैरामीटर सेट करना, प्रोसेसिंग मात्रा, स्वचालित नेस्टिंग, प्रसंस्करण प्रक्षेपवक्र पैदा करना;
8) ग्लास दबाव स्टॉक का पूरा भंडारण, एक बार प्रत्येक विनिर्देश मोटाई के काटने के इनपुट और बचाया जाता है, यह सीधे लागू किया जा सकता है;
9) डीएक्सएफ श्रेणी की फाइलों का सॉर्टिंग फंक्शन, जिसमें निकटतम बिंदु, एंट्री प्वाइंट, या ग्राफिक्स कलर क्लॉकवाइज, काउंटरक्लॉक वाइज सॉर्टिंग और अन्य विकल्प शामिल हैं।एकल-चरण काटने और द्विदिशीय कटाई के बीच स्विच का एहसास होता है।
10) Photoelectric पोजिशनिंग फ़ंक्शन, वास्तविक स्थिति और विक्षेपण कोण के अनुसार, स्वचालित रूप से काटने को समायोजित करता है;
11) सभी प्रकार की सुरक्षा: नरम और कठोर सीमा, कटर दबाव सीमा, बाहरी आपातकालीन नियंत्रण और इतने पर।
12) मुआवजा समारोह: उपकरण सनकी मुआवजा, निकासी मुआवजा, पिच मुआवजा;
Opti
