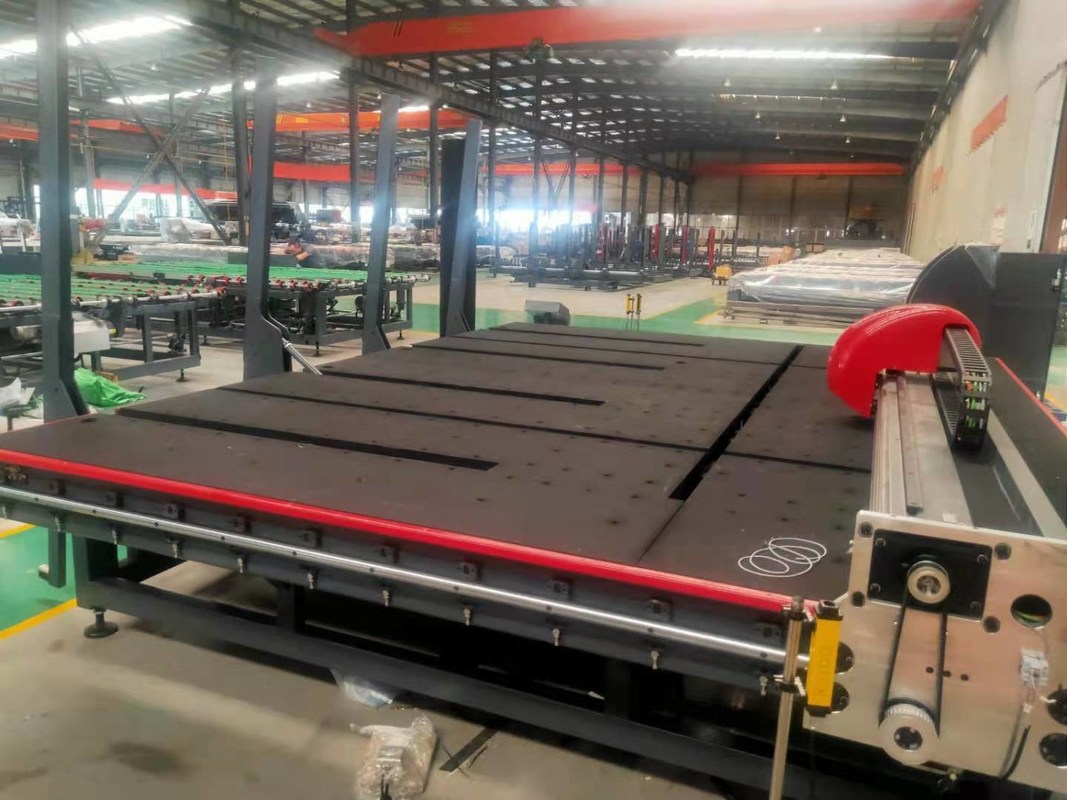

औद्योगिक 10Kw सीएनसी ग्लास कटिंग मशीन रिमोट कंट्रोल लैमिनेटेड ग्लास प्रोसेसिंग के लिए

बिक्री के लिए औद्योगिक स्वचालित या सीएनसी ग्लास कटिंग टेबल / ग्लास कटिंग मशीन

समारोह

इसे निम्नलिखित क्षेत्रों पर लागू किया जा सकता है: वास्तुशिल्प ग्लास, कार ग्लास, फर्नीचर ग्लास, शिल्प ग्लास, सजावटी ग्लास, अलमारी ग्लास, खोखले ग्लास

, मसालेदार दर्पण।

1. स्वचालित कांच लोड हो रहा है।

2. स्वचालित कांच काटने: विभिन्न आकार कांच काटने, spliced ​​दर्पण काटने, अनियमित कांच काटने, स्वचालित लेबलिंग है।

3. एयर फ्लोट ग्लास तोड़ने।

4. नि: शुल्क चलना।

5. नियंत्रण नियंत्रित करें।

6. स्वचालित रूप से ग्लास को लेबल करें (यदि आपको इस फ़ंक्शन को जोड़ने की आवश्यकता है)।

7. वर्तनी सॉफ्टवेयर (यदि आपको इस फ़ंक्शन को जोड़ने की आवश्यकता है)।

8. काटने के बाद स्वत: संदेश समारोह (यदि आपको इस फ़ंक्शन को जोड़ने की आवश्यकता है)।

9. यदि आप उत्पादन बढ़ाना चाहते हैं, तो आप एक ग्लास कटिंग टेबल जोड़ सकते हैं

मशीन फ़ंक्शन परिचय

विवरण

1. मोटर मोटर / गियर / कटर पहिया मशीन के स्थिर प्रदर्शन, उच्च परिशुद्धता, और लंबी सेवा जीवन सुनिश्चित करने के लिए।और चाकू टकराव को रोकने के लिए एक सुरक्षात्मक उपकरण से लैस है।

2.फोटोलेशन डिवाइस: काटने की मेज के साथ 100 से अधिक रंध्र।स्थिर और प्रभावी कटाई सुनिश्चित करने के लिए आंतरिक वायु पंप और वायु सेवन फ़िल्टर डिवाइस के साथ, विफलता दर को कम करते हैं

3. पेटेंट तकनीक का उपयोग करके वॉटरप्रूफ टेबल: कोई बुलबुले, विरूपण और अन्य मुद्दे नहीं होंगे

4. ग्लास चूसने वाला: यह उच्च शक्ति सिलिका जेल, तापमान -30 डिग्री - 200 डिग्री का उपयोग करता है, यह टिकाऊ, आंसू प्रतिरोधी, उम्र बढ़ने के लिए आसान नहीं है।

5. विशिष्ट सॉफ्टवेयर: स्वचालित स्कैनिंग, स्वचालित टाइपसेटिंग, स्वचालित अनुकूलन, यह मसालेदार दर्पण सॉफ्टवेयर को बढ़ा सकता है

6. स्वत: तेल भरने समारोह और स्वत: निरंतर दबाव समायोजन समारोह

7. स्वचालित स्वचालित मशीन का पता लगाने और अलार्म डिवाइस ताकि आप आसानी से देख सकें कि मशीन कहां विफल हो गई है।समस्याओं को हल करने के लिए निर्माताओं से संपर्क करने के लिए विदेशी ग्राहकों के लिए यह अधिक सुविधाजनक है

8. मशीन संचालन स्थिरता डिवाइस की वृद्धि हुई मशीन संचालन की वजह से मिलाते हुए और मशीन की काटने सटीकता में सुधार करने के लिए।

9. गति में बहुत सुधार हुआ है।यह 210 मीटर प्रति मिनट तक पहुंच सकता है।

पैरामीटर

आयाम: 3.1X4.5X1.7M

वजन: 2800KG

अधिकतम प्रसंस्करण आकार: 3.66X2.44M

ग्लास लोडिंग समय: 20 एस

ग्लास लोडिंग हथियार: 3

ग्लास चूसने वाला: 12

ग्लास लोडिंग डेप्थ: 0-700 मिमी

ग्लास प्रसंस्करण मोटाई: 3-19 मिमी

ग्लास काटने की गति: 0-210 m / मिनट

स्थापित बिजली: 10kw

रनिंग पावर: 2KW

वोल्टेज: 380V 50HZ / 220V 50HZ

सामान

ग्लास कटिंग के लिए एयर-फ्लोटिंग ब्रेकिंग टेबल

यह मुख्य रूप से चार भागों से बना है: फ्रेम मैकेनिज्म, स्प्लिटिंग मैकेनिज्म, न्यूमेटिक कंट्रोल सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम।* शीट का आकार: न्यूनतम आकार: 1500 * 1200 मिमी (सिंगल साइड लोडिंग) * अधिकतम लोडिंग आकार: 2600 x 2000 मिमी * ग्लास शीट मोटाई: 3 ~ 19 मिमी * कार्यशील अवशोषण गहराई: 700 मिमी * एक्स-अक्ष चलने की गति: 5-25m / न्यूनतम (समायोज्य) * वाई-अक्ष चलने की गति: 8-12 मीटर / मिनट (समायोज्य) * गति: 5-25 मीटर / मिनट (समायोज्य) * फ्लिप हथियारों की संख्या: 8 हथियार (डबल साइड लोडिंग) * एकल हाथ की संख्या चूसने वाला: तीन * लोड हो रहा है प्रकार: डबल साइड लोडिंग * कार्य चक्र: 45S (प्रत्येक अतिरिक्त स्थिति के लिए 15S) * स्थापना बिजली की आपूर्ति: AC380V / 50HZ (ग्राहकों की आवश्यकताओं के अनुसार विशेष परिस्थितियों को समायोजित किया जा सकता है) * स्थापना कुल शक्ति: 5-10 kw * संपीड़ित हवा: 0.6-0.8 एमपीए;* वैक्यूम: -50-99 केपीए (ग्लास की मोटाई के अनुसार समायोज्य) * वर्किंग टेबल की ऊंचाई: 900 + 20 मिमी * मशीन का आकार: 4650 x 2980 x 900 मिमी

पूरी तरह से स्वचालित सीएनसी ग्लास काटने की मशीन

इसका कार्य सिद्धांत है कि कटे हुए ग्लास को बेल्ट को कंवर्टेबल से वर्कटेबल तक पहुँचाया जाए, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट किया जाए, और फिर कटर होल्डर पर डायमंड व्हील के साथ कटिंग हेड को प्रोग्राम कंट्रोल द्वारा क्रमशः X और Y दिशाओं में ले जाया जाता है, चादर को काटो।सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और ड्राइव भाग में एक उन्नत एसी सर्वो मोटर का उपयोग किया जाता है।* अधिकतम आकार: 2600 * 2000 मिमी * मोटाई: 3 * 19 मिमी * काटने सटीकता: * 15 * काटने विशेष सटीकता के आकार का गिलास: * 20 * काटने गति: 0-200m / मिनट * गति: 0-25m / मिनट * मशीन आकार: 9600X2800X900 9 20 मिमी * कार्य तालिका ऊंचाई: 900 मिमी 600 20 मिमी * वजन: 2600 किलोग्राम * उपकरणों की कुल शक्ति: 5-8kw

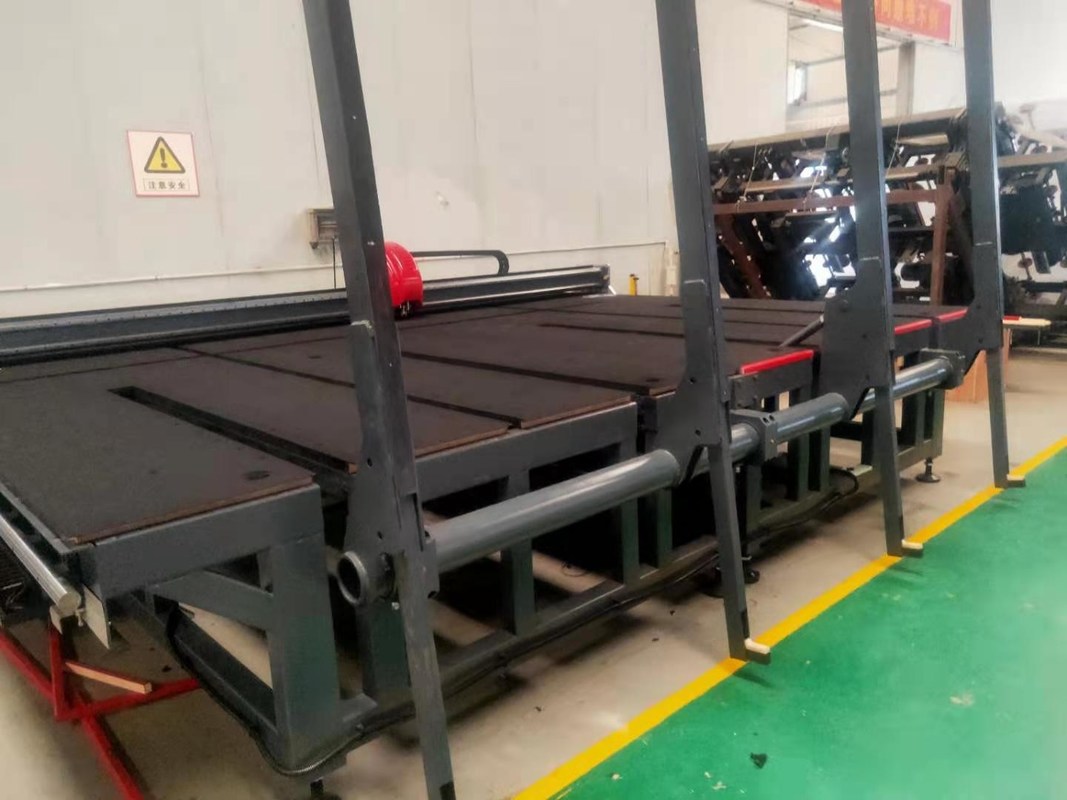

पूरी तरह से स्वचालित ग्लास लोड हो रहा है तालिका

यह मुख्य रूप से स्वचालित ग्लास लोडिंग के लिए उपयोग किया जाता है।ग्लास को निर्धारित स्थिति में रखने और लोडिंग का संकेत देने के बाद, बड़ा हाथ पलट तंत्र के माध्यम से लगभग 95 डिग्री तक बदल जाता है, और पूरी मशीन आगे बढ़ना शुरू कर देती है।जब छोटे हाथ पर इंडक्शन डिवाइस ग्लास को छूती है, तो पूरी मशीन चलना बंद हो जाती है और ग्लास पर लगे वैक्यूम सिस्टम के माध्यम से सक्शन कप को चूसा जाता है, छोटी आर्म लिफ्टिंग मोटर ग्लास को ऊपर और पीछे की ओर लगभग 80 मिमी तक बढ़ा देती है।चलने वाली मोटर पीछे हट जाती है और बड़ी भुजा नीचे गिर जाती है।जब बड़ी बांह जगह पर होती है, तो कांच के नीचे सक्शन कप उड़ने लगता है।जब छोटा हाथ नीचे गिरता है, तो कांच कन्वेयर व्हील पर गिरता है।अंत में, कांच को कन्वेयर पहिया द्वारा काटने की मेज पर पहुंचा दिया जाता है।* ब्रेकिंग बार: 1 + 1 प्रकार * टेबल का आकार: 9600x2800x900 मिमी * ग्लास मोटाई: 3-19 मिमी * पावर: 4kw * टेबल की ऊंचाई: 900 + 20 मिमी
