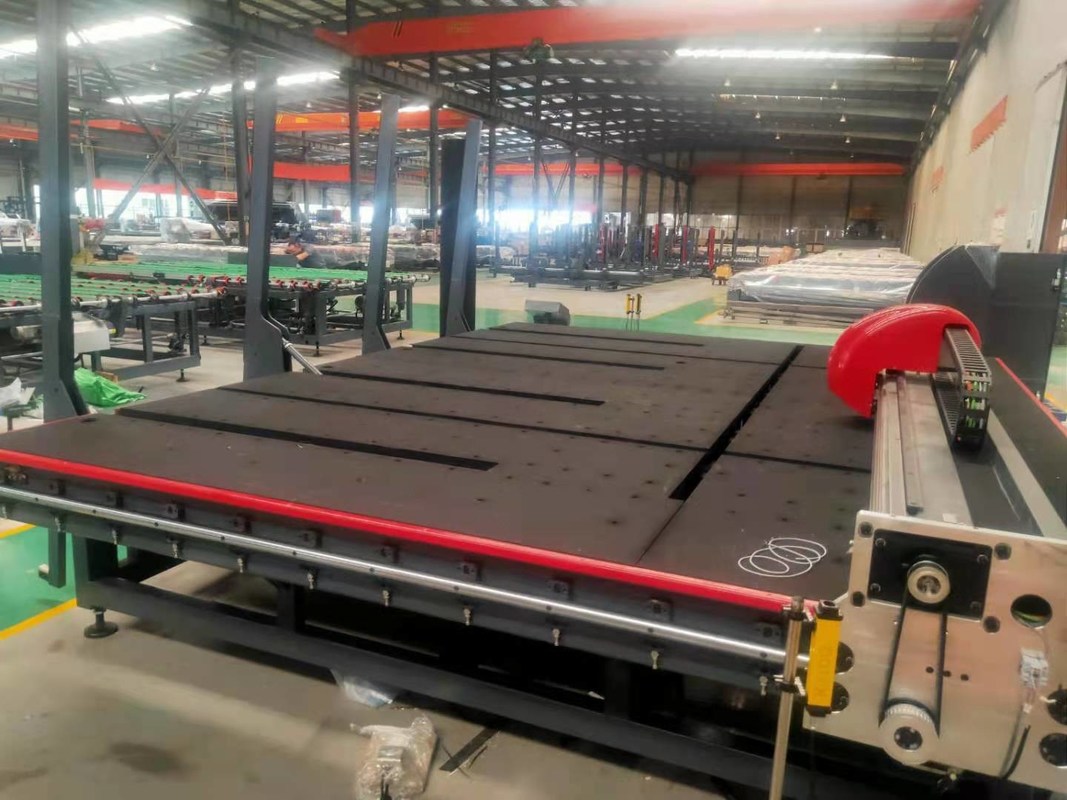

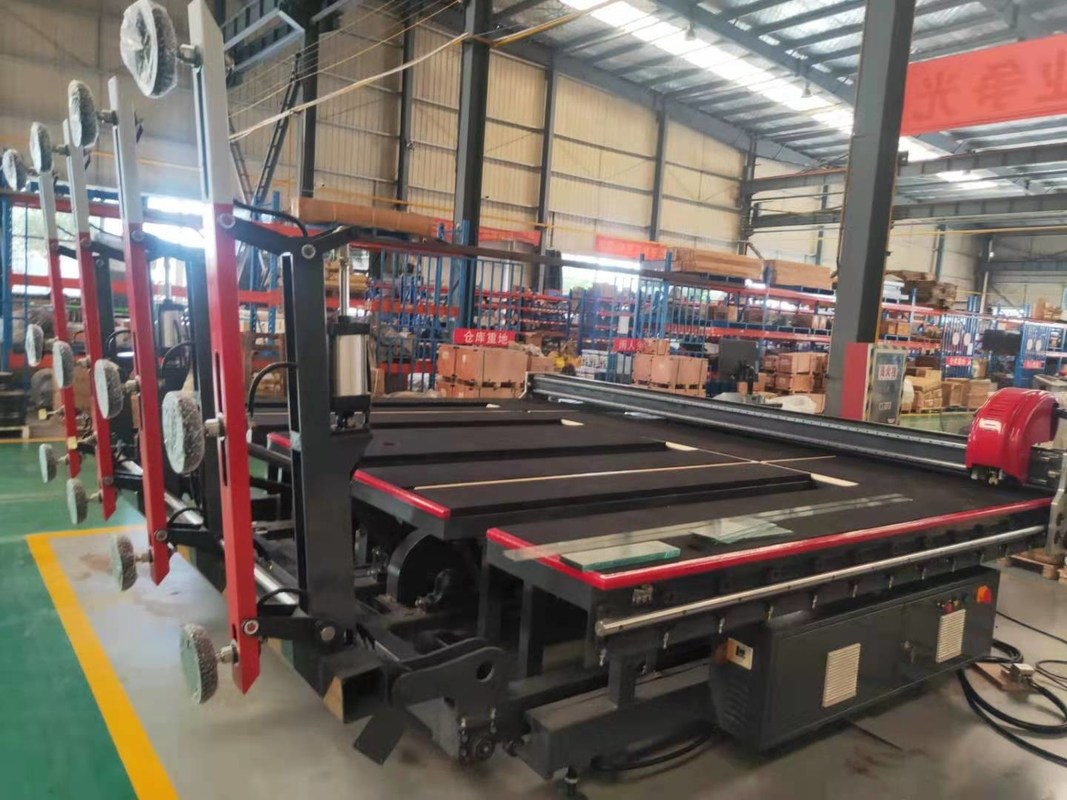

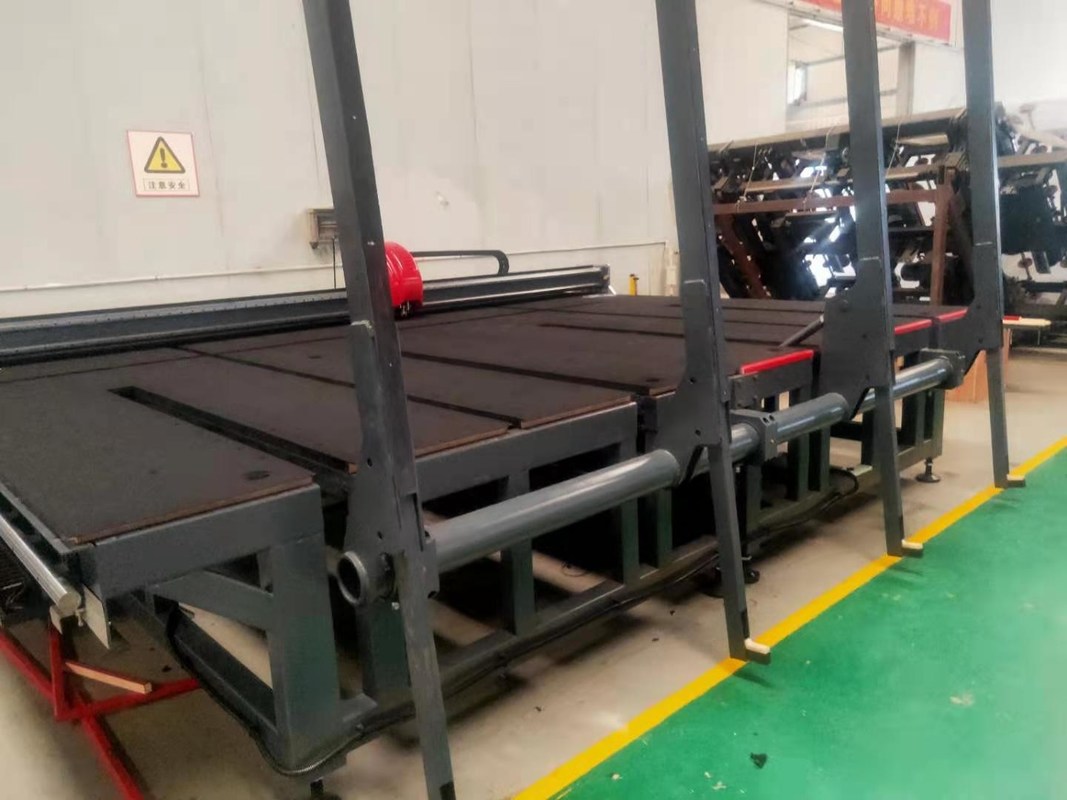

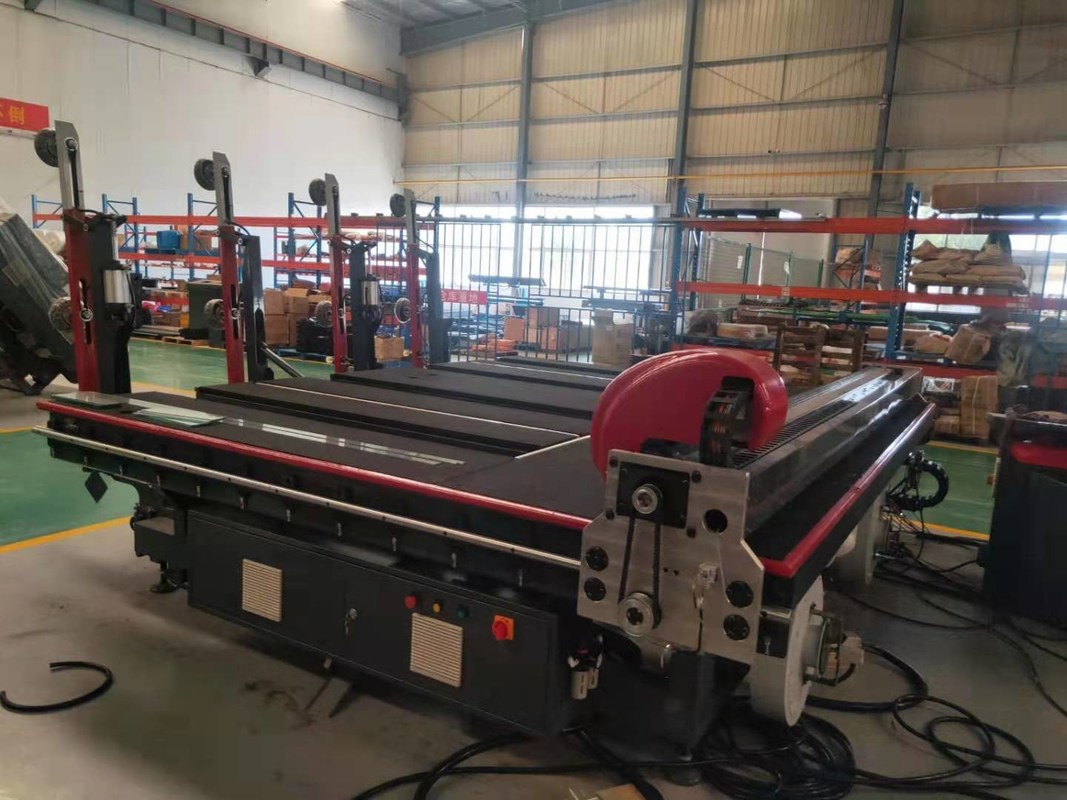

बिक्री पर बहुआयामी ग्लास कटिंग टेबल / ग्लास कटर मशीन

बहुआयामी ग्लास काटने की मशीन हमारी कंपनी के कार्य अनुभव संचय और तकनीकी अनुसंधान और विकास के कई वर्षों पर आधारित है, सुरक्षा, दक्षता, कार्मिक इनपुट, ग्लास लोडिंग, ग्लास भंडारण और स्थानांतरित करने की कठिनाई के गहन गहन प्रसंस्करण में, हम सफलतापूर्वक एक बहुआयामी कांच काटने की मशीन विकसित की है।

1 है। यह ग्लास को आसानी से हिलाता है और ग्लास लोड की कठिनाइयों को हल करता हैआईएनजी और उतराई।

2. वायरलेस रिमोट कंट्रोल सिस्टम का उपयोग करते हुए, यह अधिक लचीले रूप से काम करता है ad विभिन्न प्रकार की कामकाजी परिस्थितियों के लिए अनुकूल है।

3. यह मशीन कार्य कुशलता में सुधार करती है, मानव संसाधनों को बचाती है, और कांच प्रसंस्करण को अधिक सुरक्षित बनाती है।
4. आयातित भागों का मुख्य विद्युत उपयोग, उपकरण विफलता दर कम है।
5. कांच टूटने की दर को कम करना।

बहुआयामी ग्लास काटने की मशीन हमारी कंपनी के कार्य अनुभव संचय और तकनीकी अनुसंधान और विकास के कई वर्षों पर आधारित है, सुरक्षा, दक्षता, कार्मिक इनपुट, ग्लास लोडिंग, ग्लास भंडारण और स्थानांतरित करने की कठिनाई के गहन गहन प्रसंस्करण में, हम सफलतापूर्वक एक बहुआयामी कांच काटने की मशीन विकसित की है।

ग्लास कटिंग के लिए एयर-फ्लोटिंग ब्रेकिंग टेबल

यह मुख्य रूप से चार भागों से बना है: फ्रेम मैकेनिज्म, स्प्लिटिंग मैकेनिज्म, न्यूमेटिक कंट्रोल सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम।* शीट का आकार: न्यूनतम आकार: 1500 * 1200 मिमी (सिंगल साइड लोडिंग) * अधिकतम लोडिंग आकार: 2600 x 2000 मिमी * ग्लास शीट मोटाई: 3 ~ 19 मिमी * कार्यशील अवशोषण गहराई: 700 मिमी * एक्स-अक्ष चलने की गति: 5-25m / न्यूनतम (समायोज्य) * वाई-अक्ष चलने की गति: 8-12 मीटर / मिनट (समायोज्य) * गति: 5-25 मीटर / मिनट (समायोज्य) * फ्लिप हथियारों की संख्या: 8 हथियार (डबल साइड लोडिंग) * एकल हाथ की संख्या चूसने वाला: तीन * लोड हो रहा है प्रकार: डबल साइड लोडिंग * कार्य चक्र: 45S (प्रत्येक अतिरिक्त स्थिति के लिए 15S) * स्थापना बिजली की आपूर्ति: AC380V / 50HZ (ग्राहकों की आवश्यकताओं के अनुसार विशेष परिस्थितियों को समायोजित किया जा सकता है) * स्थापना कुल शक्ति: 5-10 kw * संपीड़ित हवा: 0.6-0.8 एमपीए;* वैक्यूम: -50-99 केपीए (ग्लास की मोटाई के अनुसार समायोज्य) * वर्किंग टेबल की ऊंचाई: 900 + 20 मिमी * मशीन का आकार: 4650 x 2980 x 900 मिमी

पूरी तरह से स्वचालित सीएनसी ग्लास काटने की मशीन

इसका कार्य सिद्धांत है कि कटे हुए ग्लास को बेल्ट को कंवर्टेबल से वर्कटेबल तक पहुँचाया जाए, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट किया जाए, और फिर कटर होल्डर पर डायमंड व्हील के साथ कटिंग हेड को प्रोग्राम कंट्रोल द्वारा क्रमशः X और Y दिशाओं में ले जाया जाता है, चादर को काटो।सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और ड्राइव भाग में एक उन्नत एसी सर्वो मोटर का उपयोग किया जाता है।* अधिकतम आकार: 2600 * 2000 मिमी * मोटाई: 3 * 19 मिमी * काटने सटीकता: * 15 * काटने विशेष सटीकता के आकार का गिलास: * 20 * काटने गति: 0-200m / मिनट * गति: 0-25m / मिनट * मशीन आकार: 9600X2800X900 9 20 मिमी * कार्य तालिका ऊंचाई: 900 मिमी 600 20 मिमी * वजन: 2600 किलोग्राम * उपकरणों की कुल शक्ति: 5-8kw

पूरी तरह से स्वचालित ग्लास लोड हो रहा है तालिका

यह मुख्य रूप से स्वचालित ग्लास लोडिंग के लिए उपयोग किया जाता है।ग्लास को निर्धारित स्थिति में रखने और लोडिंग का संकेत देने के बाद, बड़ा हाथ पलट तंत्र के माध्यम से लगभग 95 डिग्री तक बदल जाता है, और पूरी मशीन आगे बढ़ना शुरू कर देती है।जब छोटे हाथ पर इंडक्शन डिवाइस ग्लास को छूती है, तो पूरी मशीन चलना बंद हो जाती है और ग्लास पर लगे वैक्यूम सिस्टम के माध्यम से सक्शन कप को चूसा जाता है, छोटी आर्म लिफ्टिंग मोटर ग्लास को ऊपर और पीछे की ओर लगभग 80 मिमी तक बढ़ा देती है।चलने वाली मोटर पीछे हट जाती है और बड़ी भुजा नीचे गिर जाती है।जब बड़ी बांह जगह पर होती है, तो कांच के नीचे सक्शन कप उड़ने लगता है।जब छोटा हाथ नीचे गिरता है, तो कांच कन्वेयर व्हील पर गिरता है।अंत में, कांच को कन्वेयर पहिया द्वारा काटने की मेज पर पहुंचा दिया जाता है।* ब्रेकिंग बार: 1 + 1 प्रकार * टेबल का आकार: 9600x2800x900 मिमी * ग्लास मोटाई: 3-19 मिमी * पावर: 4kw * टेबल की ऊंचाई: 900 + 20 मिमी
