सभी में एक स्वचालित 0.2mm / m 22mm सीएनसी अछूता ग्लास काटने की मशीन है

ग्लास डीप प्रोसेसिंग ऑल इन वन सीएनसी फुल ऑटोमैटिक ग्लास कटिंग मशीन / ग्लास कटर टेबल फॉर सेल

संक्षिप्त परिचय

डबल साइड लोडिंग हथियारों के साथ मशीन, छोटे पदचिह्न, न केवल कारखाने के लिए उपयुक्त हैं, बल्कि स्टोर संचालन के लिए भी उपयुक्त हैं, रैखिक काटने और एक में काटने के आकार, रिमोट कंट्रोल कमांड ऑपरेशन, 3 मशीन के कार्यों के साथ एक सेट मशीन, महंगी स्वचालित की जगह ले सकते हैं ग्लास कटिंग लाइन, उपकरण के उपयोग को कम करना, व्यापक लागत, यह ग्लास प्रसंस्करण उद्यम का सबसे अच्छा विकल्प है।

मशीन सुविधाएँ

1) मशीन सेट स्वचालित रूप से ग्लास शीट अपलोडिंग, स्वचालित रूप से काटने, स्वचालित रूप से टुकड़ों को तोड़ने, एक में तैरने, और कारखाने क्षेत्र में रिमोट कंट्रोल कमांड के माध्यम से चलने के लिए स्वतंत्र है।

2) एडॉप्ट ऑप्टिमाइज़ेशन सॉफ्टवेयर अपनाने से ग्लास का नुकसान कम होता है।

3) स्वचालित सुधार के साथ।काटने की सटीकता सुनिश्चित करने के लिए।

4) विशेष आकार के काटने: उपकरण स्वचालित रूप से किसी भी सीधी रेखा को काटने के लिए इस्तेमाल किया जा सकता है, उच्च परिशुद्धता के साथ स्लैश या समोच्च।

5) अंग्रेजी (चीनी) ऑपरेशन इंटरफ़ेस: मैन-मशीन संवाद पूर्ण अंग्रेजी (चीनी) मेनू को अपनाते हैं।

तकनीकी पैमाने

उत्पाद अनुप्रयोग

बिल्डिंग ग्लास, ऑटोमोटिव ग्लास, क्राफ्ट ग्लास, राउंड पीस ऑफ ग्लास, डेकोरेटिव ग्लास, एम्ब्रायड ग्लास, कोटेड ग्लास, अप्लायंस ग्लास, बाथरूम हैंडीक्राफ्ट ग्लास, सोलर ग्लास, किचन के बर्तन और अप्लायंसेज, स्पेल मिरर ग्लास आदि।

अधिक जानकारी

ग्लास कटिंग के लिए एयर-फ्लोटिंग ब्रेकिंग टेबल

यह मुख्य रूप से चार भागों से बना है: फ्रेम मैकेनिज्म, स्प्लिटिंग मैकेनिज्म, न्यूमेटिक कंट्रोल सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम।* शीट का आकार: न्यूनतम आकार: 1500 * 1200 मिमी (सिंगल साइड लोडिंग) * अधिकतम लोडिंग आकार: 2600 x 2000 मिमी * ग्लास शीट मोटाई: 3 ~ 19 मिमी * कार्यशील अवशोषण गहराई: 700 मिमी * एक्स-अक्ष चलने की गति: 5-25m / न्यूनतम (समायोज्य) * वाई-अक्ष चलने की गति: 8-12 मीटर / मिनट (समायोज्य) * गति: 5-25 मीटर / मिनट (समायोज्य) * फ्लिप हथियारों की संख्या: 8 हथियार (डबल साइड लोडिंग) * एकल हाथ की संख्या चूसने वाला: तीन * लोड हो रहा है प्रकार: डबल साइड लोडिंग * कार्य चक्र: 45S (प्रत्येक अतिरिक्त स्थिति के लिए 15S) * स्थापना बिजली की आपूर्ति: AC380V / 50HZ (ग्राहकों की आवश्यकताओं के अनुसार विशेष परिस्थितियों को समायोजित किया जा सकता है) * स्थापना कुल शक्ति: 5-10 kw * संपीड़ित हवा: 0.6-0.8 एमपीए;* वैक्यूम: -50-99 केपीए (ग्लास की मोटाई के अनुसार समायोज्य) * वर्किंग टेबल की ऊंचाई: 900 + 20 मिमी * मशीन का आकार: 4650 x 2980 x 900 मिमी

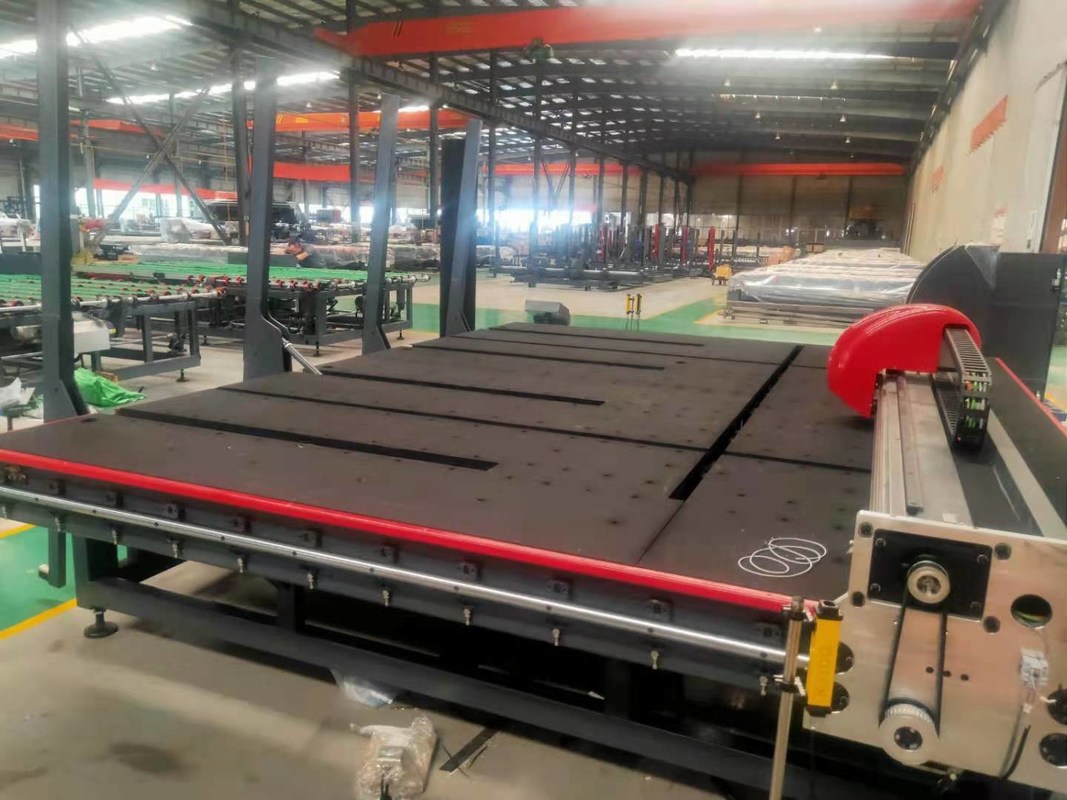

पूरी तरह से स्वचालित सीएनसी ग्लास काटने की मशीन

इसका कार्य सिद्धांत बेल्ट को कार्य करने योग्य को संदेश देकर कट ग्लास को व्यक्त करना है, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से कांच की स्थिति को इनपुट करता है, और फिर कटर धारक पर हीरे का पहिया के साथ काटने वाला सिर क्रमशः कार्यक्रम द्वारा एक्स और वाई दिशाओं के साथ चलता है। नियंत्रण, शीट में कटौती।सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और ड्राइव भाग में एक उन्नत एसी सर्वो मोटर का उपयोग किया जाता है।* अधिकतम आकार: 2600 * 2000 मिमी * मोटाई: 3 * 19 मिमी * काटने सटीकता: * 15 * काटने विशेष सटीकता के आकार का गिलास: * 20 * काटने गति: 0-200m / मिनट * गति: 0-25m / मिनट * मशीन आकार: 9600X2800X900 9 20 मिमी * कार्य तालिका ऊंचाई: 900 मिमी 600 20 मिमी * वजन: 2600 किलोग्राम * उपकरणों की कुल शक्ति: 5-8kw

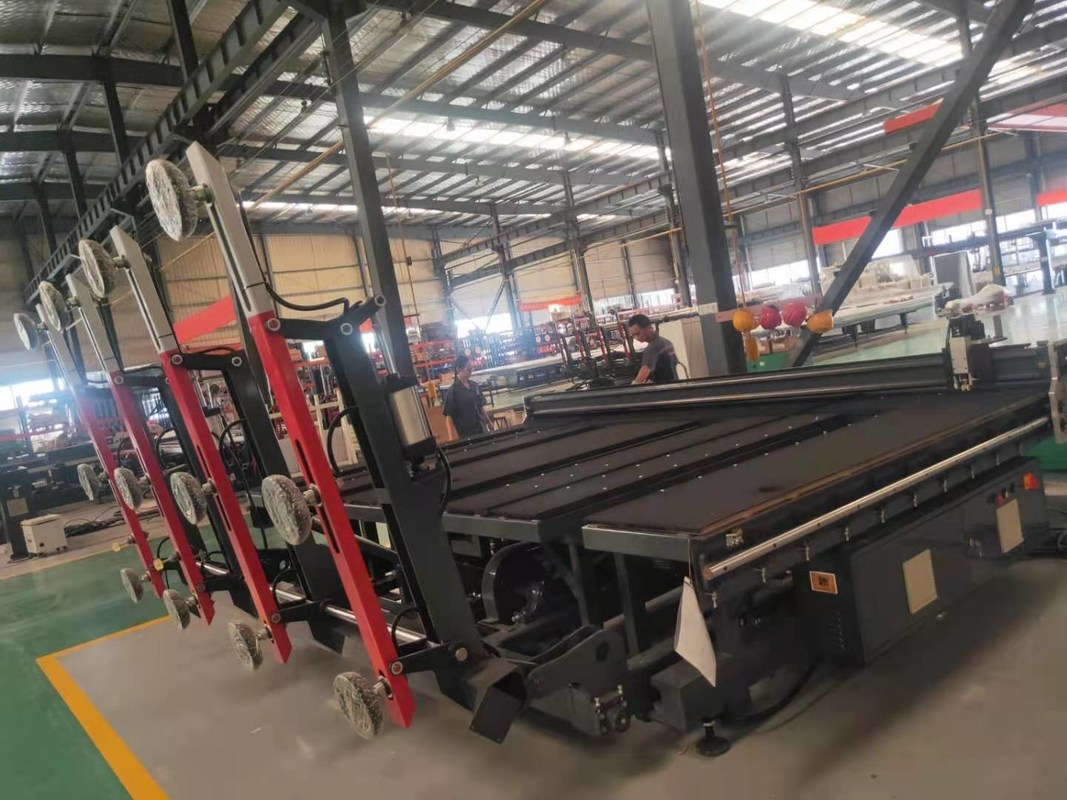

पूरी तरह से स्वचालित ग्लास लोड हो रहा है तालिका

यह मुख्य रूप से स्वचालित ग्लास लोडिंग के लिए उपयोग किया जाता है।ग्लास को निर्धारित स्थिति में रखने और लोडिंग का संकेत देने के बाद, बड़ा हाथ पलट तंत्र के माध्यम से लगभग 95 डिग्री तक बदल जाता है, और पूरी मशीन आगे बढ़ना शुरू कर देती है।जब छोटे हाथ पर इंडक्शन डिवाइस ग्लास को छूती है, तो पूरी मशीन चलना बंद हो जाती है और ग्लास पर लगे वैक्यूम सिस्टम के माध्यम से सक्शन कप को चूसा जाता है, छोटी आर्म लिफ्टिंग मोटर ग्लास को ऊपर और पीछे की ओर लगभग 80 मिमी तक बढ़ा देती है।चलने वाली मोटर पीछे हट जाती है और बड़ी भुजा नीचे गिर जाती है।जब बड़ी बांह जगह पर होती है, तो कांच के नीचे सक्शन कप उड़ने लगता है।जब छोटा हाथ नीचे गिरता है, तो कांच कन्वेयर व्हील पर गिरता है।अंत में, कांच को कन्वेयर पहिया द्वारा काटने की मेज पर पहुंचा दिया जाता है।* ब्रेकिंग बार: 1 + 1 प्रकार * टेबल का आकार: 9600x2800x900 मिमी * ग्लास मोटाई: 3-19 मिमी * पावर: 4kw * टेबल की ऊंचाई: 900 + 20 मिमी
