उत्पाद विवरण:
|
नाम: | कांच काटने की मशीन | आयाम (एल * डब्ल्यू * एच): | 5000 मिमी * 2000 मिमी ** 850mm |
---|---|---|---|
शक्ति: | 3KW | वजन: | 250kg |
कुल शक्ति: | 380V 50 हर्ट्ज | गारंटी: | 1 साल |
गति की गति: | 0-25m / मिनट | रंग: | ग्राहक की स्थिति |
हाई लाइट: | पीएलसी कंट्रोलर ऑटोमैटिक ग्लास कटिंग टेबल,210 मीटर / मिनट ऑटोमैटिक ग्लास कटिंग टेबल,210 मीटर / मिनट टेबल टॉप ग्लास कटर |

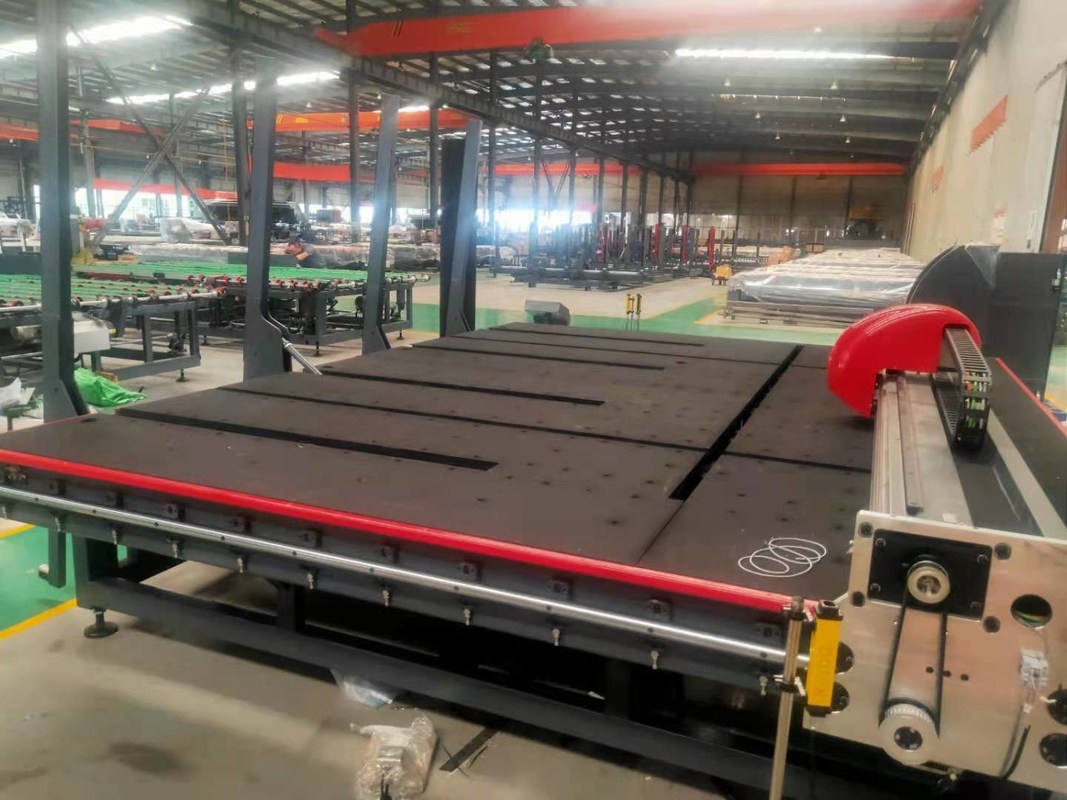

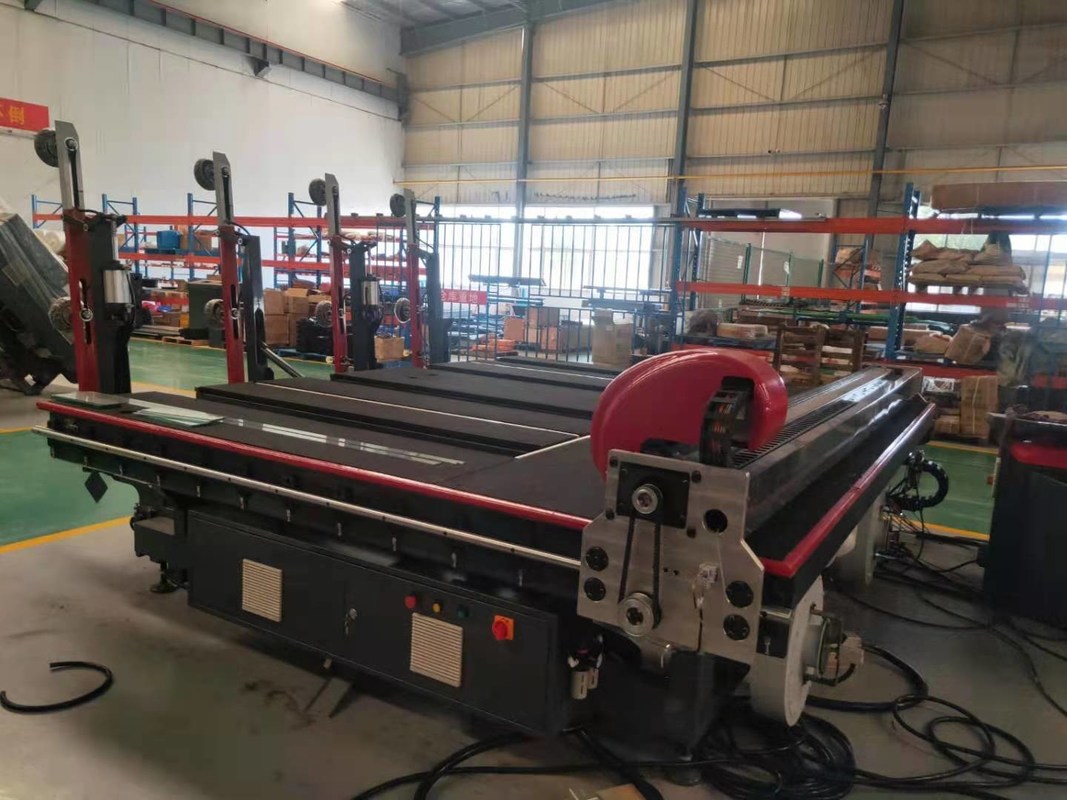

बिक्री पर खिड़की के निर्माण के लिए सीएनसी ग्लास कटिंग मशीन / ग्लास कटिंग टेबल
स्वचालित ग्लास कटिंग लाइन का संक्षिप्त परिचय

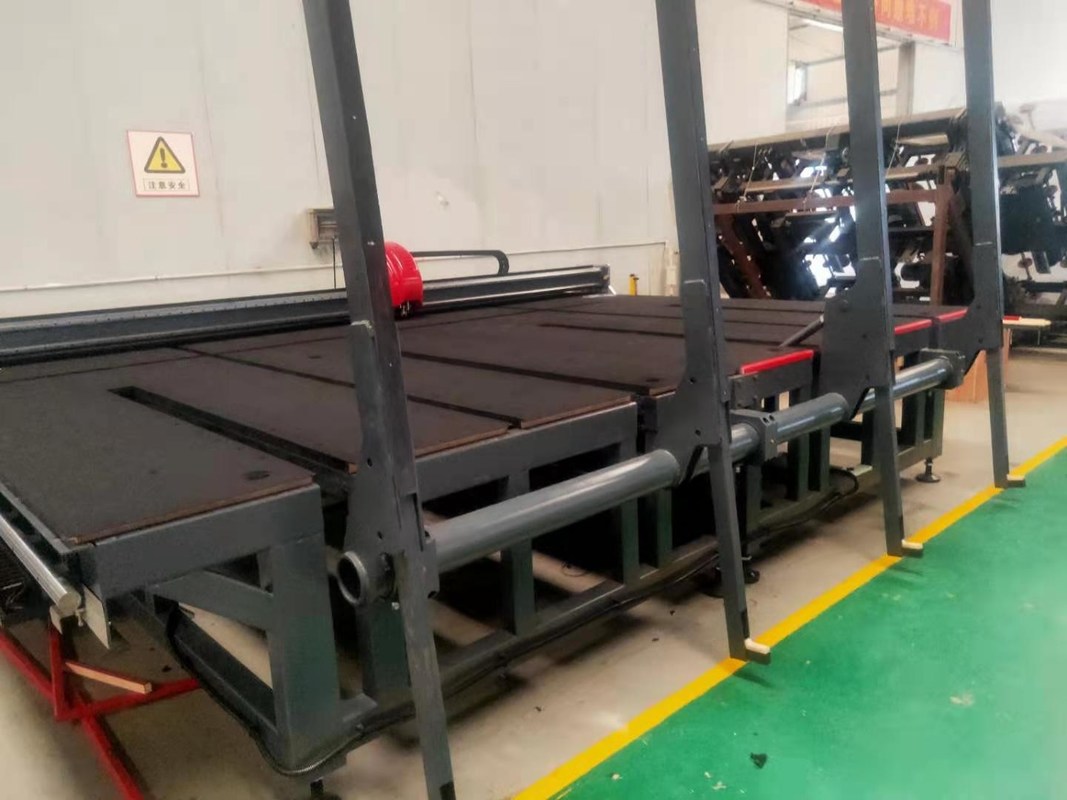

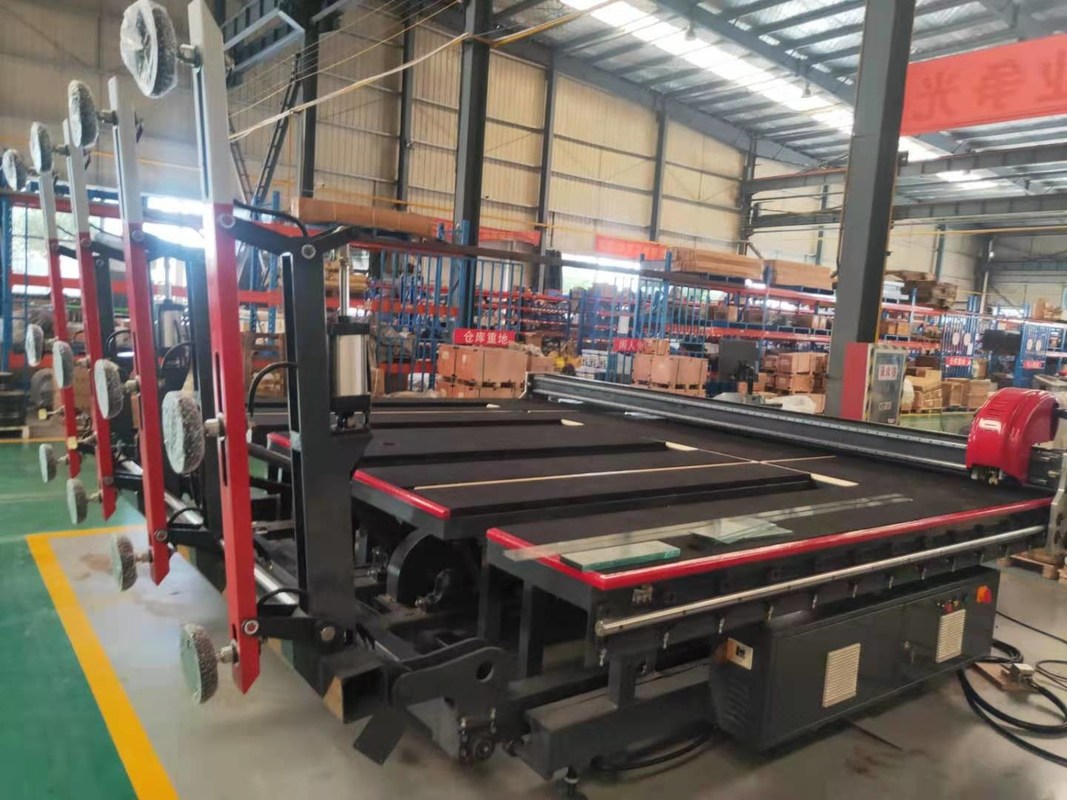

परियोजना की समग्र योजना: सीएनसी स्वचालित ग्लास कटिंग लाइन स्वचालित लोडिंग टेबल, स्वचालित कटिंग टेबल और एयर-फ्लोटिंग ब्रेकिंग टेबल से बना है।स्वचालित ग्लास कटिंग लाइन का उपयोग मुख्य रूप से फ्लैट ग्लास के प्रसंस्करण में किया जाता है, जो शीट्स को जल्दी और सही तरीके से लोड कर सकता है, स्ट्रेट-लाइन, विशेष-आकार के ग्लास और एयर-फ्लोटेड मैकेनिकल ब्रेकिंग शीट्स को काट सकता है। इस प्रकार फ्लो होता है: लोडिंग टेबल मैकेनिकल का उपयोग करता है कारोबार, रैक से ग्लास शीट लेने वाले वैक्यूम सक्शन कप के माध्यम से, लोडिंग टेबल पर नीचे रखा गया।कांच को लोडिंग टेबल पर रोलर के माध्यम से कटिंग टेबल और कटिंग टेबल पर कन्वेयर बेल्ट के माध्यम से अवगत कराया जाता है। कटिंग मशीन के कटिंग बीम पर कटर धारक एक्स दिशा और वाई दिशा में उच्च गति से चलने के लिए कटर ड्राइव करता है। सर्वो मोटर।उपकरण के स्पर्शरेखा प्रक्षेपवक्र को नियंत्रित करने के लिए Z- अक्ष मोटर रोटेशन का उपयोग करना।इसी समय, कटर दबाव और कटर की गहराई को एनालॉग मात्रा द्वारा नियंत्रित किया जाता है, और काटने के लिए चार कुल्हाड़ियों को एक साथ संचालित किया जाता है।जब कटिंग समाप्त हो जाती है, तो कांच की शीट को कन्वेयर बेल्ट और ब्रेकिंग टेबल द्वारा गठित एयर कुशन के माध्यम से तोड़ने के लिए एयर-फ्लोटिंग ब्रेकिंग टेबल पर भेजा जाता है।
यांत्रिक विन्यास:
फ्लिप sprocket श्रृंखला: उच्च परिशुद्धता पहनने का विरोध प्रबलित:
संदेश रोलर्स: पु सामग्री:
वैक्यूम सक्शन कप: नाइट्रिल रबर सामग्री (डबल सोखना संरचना) Nit
फ्लिप रिड्यूसर: बंगेफिली / ज्योंग्यान
एक्स एंड वाई ऐक्सस रिड्यूसर: बैंगफिली / ज़ोंग्यान
संदेश वाहक
चूसने वाला उठाने reducer: Sankai / zhongyan
वैक्यूम पंप: जिउक्सिन
विद्युत उपकरण विन्यास:
1. पीएलसी नियंत्रक: डेल्टा;
2. आवृत्ति कनवर्टर: डेल्टा;
3. टचिंग स्क्रीन: डेल्टा;
4. संपर्क स्विच: श्नाइडर;
5. सर्किट ब्रेकर: चिंट;
6. स्विचिंग बिजली की आपूर्ति: डेल्टा;
7. नियंत्रण ट्रांसफार्मर: चिंट;
8. मुख्य विद्युत चुम्बकीय वाल्व: एयरटैक;
9. Photoelectric स्विच: Guangchuan / puruide / aotongmike:
10. निकटता स्विच: Guangchuan / puruide / aotongmike।
