सीएनसी ग्लास काटने की मशीन स्वचालित ग्लास काटने की मशीन उत्पादन लाइन
बिक्री पर विंडो विनिर्माण के लिए
लाभ और लाभ
* स्वचालित रूप से टेबल पर ग्लास लोड करें
* सीएनसी तेजी से काटने
* मशीन में एयर फ्लोट
* ग्लास ब्रेकिंग टेबल के साथ
* कांच काटने के विभिन्न आकार के लिए
* मशीन का आकार अनुकूलित किया जा सकता है

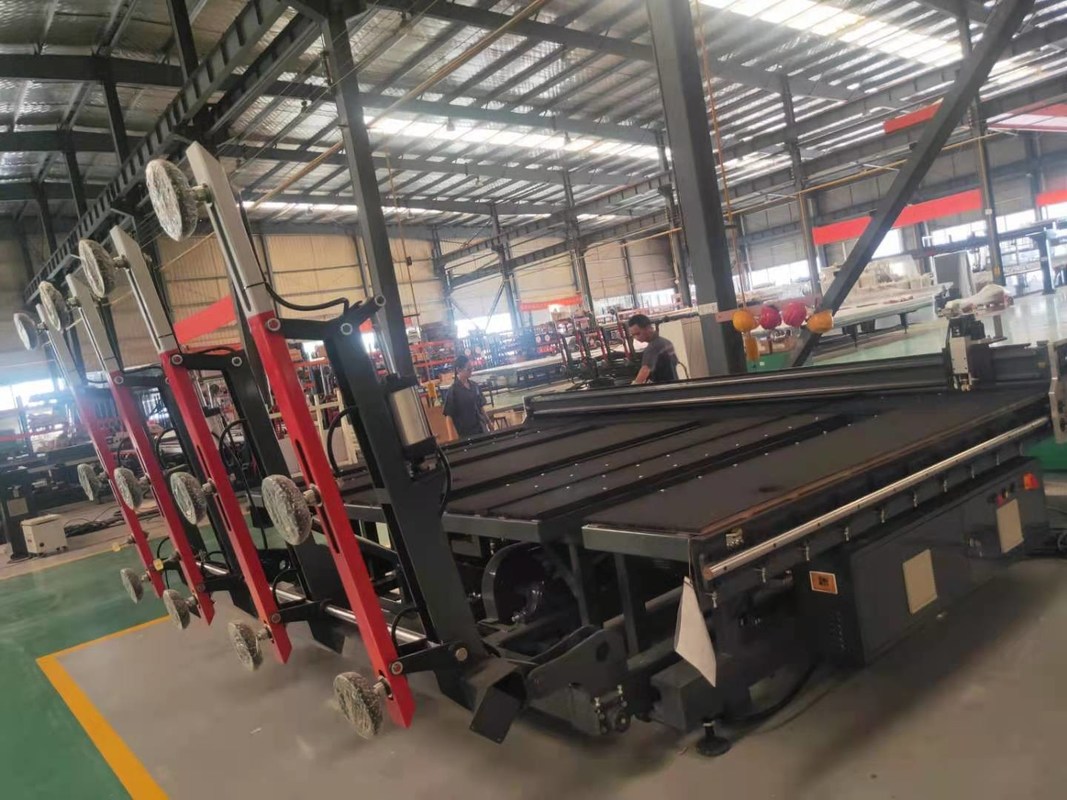

पूर्ण स्वचालित ग्लास काटने की मशीन लाइन
4 लोडिंग हथियारों के साथ ग्लास को स्वचालित रूप से लोड करने के लिए (सिंगल साइड या डबल साइड)
प्रत्येक हथियार में 3 पीसी चूसने वाले होते हैं
पीसी कंप्यूटर नियंत्रण, माइक्रोसॉफ्ट विंडोज इंटरफ़ेस
मानक चीनी और अंग्रेजी इंटरफ़ेस
नियंत्रक: अमेरिका GALI
रैक / गियर: जापान केएचके
कटर व्हील / व्हील क्लैंप: बेल्जियम
कम वोल्टेज बिजली के भागों: श्नाइडर (फ्रांस)
सॉफ्टवेयर का अनुकूलन करें
आसान चाल के लिए एयर फ्लोट टेबल
मशीन विनिर्देश:
ग्लास लोड हो रहा है:
मशीन का आकार: 4400 मिमी * 3120 मिमी
अधिकतम लोड हो रहा है आकार: 4200 * 3000 मिमी
ग्लास मोटाई लोड हो रहा है: 3 ~ 19 मिमी
सबसे तेज़ चक्र लोडिंग समय: 40 ~ 50S
अधिकतम लोडिंग गहराई: 700 मिमी
अधिकतम लोड हो रहा वजन: 900KG
सिंगल साइड (डबल साइड) लोडिंग बार: 4 हथियार
प्रत्येक हथियार पर चूसने वाला: 3 पीसी
स्थापना शक्ति: 8KW
एयर कंप्रेसर: 0.3Mpa
वैक्यूम दबाव: -70 ~ 90Kpa (ग्लास मोटाई द्वारा समायोजित)
कांच काटने:
मशीन का आकार: 5200 मिमी * 3540 मिमी
अधिकतम काटने ग्लास लेआउट: 4200 * 2800 मिमी
काम कर तालिका ऊंचाई: 900 ± 50 मिमी
ग्लास की मोटाई: 3 ~ 19 मिमी
रैखिक समानांतर: ≤ 20 0.20 मिमी / मी
विकर्ण सटीकता: ± 25 0.25 मिमी / मीटर (उपरोक्त सटीकता तोड़ने से पहले ग्लास पर आधार है)
काटने पुल की गति: 0 ~ 280 मीटर / मिनट (समायोजित किया जा सकता है)
काटने पुल त्वरण: .03.0m / s2
काटने सिर की गति: ≥150m / मिनट
काटने सिर त्वरण: m6.0m / s2
काटने सिर की स्थिति सटीकता त्रुटि: mm 15 0.15 मिमी
मशीन कुल बिजली: 8KW
एयर कंप्रेसर: 0.6MPA
ग्लास तोड़ने:
मशीन का आकार: 4200 मिमी * 2800 मिमी
ब्रेकिंग बार: 1 + 2
एयर फ्लोट फ़ंक्शन, एमडीएफ बोर्ड
पावर: 6.6kw
बहु बिंदु धक्का रॉड contrl समारोह, सुविधाजनक और relaiable है
| मद। |
| इनपुट वोल्टेज |
380 वी / 50 हर्ट्ज ~ 60 हर्ट्ज/ 3 चरण |
| शक्ति |
14KW |
| हवा का दबाव |
0.4-0.8 एमपीए |
| काटने की गति |
0-210 मी / मिनट |
| चूसने की मात्रा |
9 टुकड़े (हर हाथ के लिए 3 चूसने वाला) |
| लोडिंग के समय |
20-50 से |
| वैक्यूम दबाव |
-70 ~ -90kpa (ग्लास मोटाई के अनुसार समायोजित किया जा सकता है) |
| प्रसंस्करण मोटाई |
2.5-19 मिमी |
| स्वचालित लेबल (हाँ / नहीं) |
हाँ |
| चलती नियंत्रण लोड हो रहा है |
रिमोट कंट्रोल |
| लोड हो रहा वजन चूसने |
500 किग्रा |
| काटने का आकार |
4200x2600 मिमी |
| संपूर्ण आकार |
4600 * 3250 * 1500 मिमी |
| ब्रेकिंग टेबल का आकार |
4300 * 2700 * 900 मिमी |
| काम कर तालिका ऊंचाई |
900 मिमी |
| वजन |
4900 किग्रा |
वारंटी और सेवा:
मशीन के लिए 1 साल की वारंटी
भागों और खराबी के लिए उपलब्ध जीवन समय सेवा
24 घंटे लाइन सेवा पर
कार्य वीडियो और स्थापना वीडियो avaible
अंग्रेजी ऑपरेशन मैनुअल प्रदान करें
स्थापना और प्रशिक्षण सेवा
भुगतान अवधि और शिपिंग:
टी / टी द्वारा, 30% जमा, प्रसव से पहले भुगतान संतुलन
30 दिनों के उत्पादन के बाद मशीन वितरण।
कंटेनर में मशीन लोड करना या LCL कार्गो द्वारा भेजना परमिट है
यदि आवश्यक हो तो शिपिंग एजेंट की पेशकश की जाएगी
