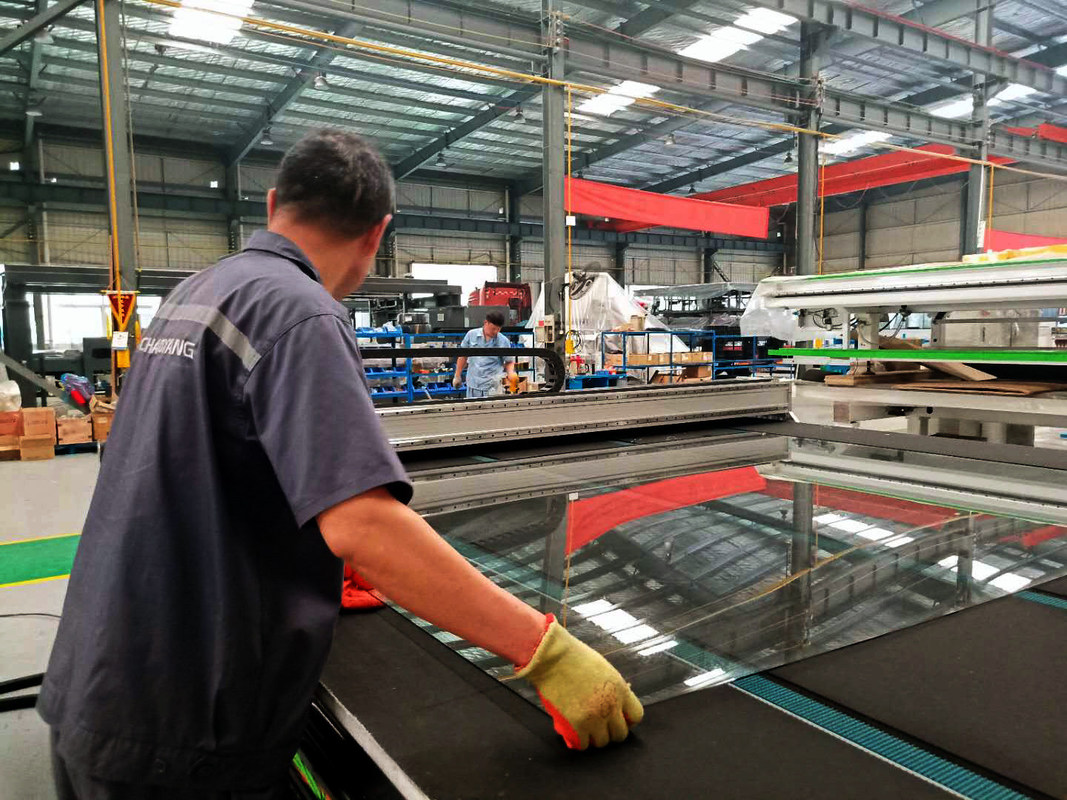

सर्वो मोटर प्रसंस्करण ग्लास के लिए पूरी तरह से स्वचालित सीएनसी ग्लास काटने की मशीन

ग्लास प्रसंस्करण के लिए सीएनसी स्वचालित ग्लास काटने की मशीन

1. बुनियादी सिद्धांत:

इसका कार्य सिद्धांत बेल्ट को वर्कटेबल तक पहुंचाकर कट ग्लास को संप्रेषित करना है, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट करता है, और फिर कटर होल्डर पर डायमंड व्हील के साथ कटिंग हेड क्रमशः प्रोग्राम कंट्रोल, कटक द्वारा एक्स और वाई दिशाओं के साथ चलता है। चादर।सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और उन्नत एसी सर्वो मोटर का उपयोग ड्राइव भाग में किया जाता है।

1. उपकरण संरचना:

स्वचालित कटिंग टेबल: इसमें चेसिस मैकेनिज्म, बीम मैकेनिज्म, वर्कटेबल मैकेनिज्म, कटिंग नाइफ मैकेनिज्म, कन्वेइंग मैकेनिज्म, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग मैकेनिज्म और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।

2. विस्तृत कार्य चरण:

"पूरी तरह से स्वचालित ग्लास कटिंग टेबल के उपयोग के लिए निर्देश" देखें।

3. उपकरण प्रदर्शन:

1, चेसिस सामग्री को उम्र बढ़ने के उपचार के बाद राष्ट्रीय मानक मैंगनीज युक्त सेक्शन ब्रिज स्टील (Q345A) द्वारा वेल्डेड और बनाया जाता है।इस तरह के स्टील के व्यापक यांत्रिक गुण, प्लास्टिसिटी और वेल्डिंग गुण अच्छे हैं।फ्रेम को समग्र रूप से संसाधित किया जाता है, और उत्पाद की स्थिरता सुनिश्चित करने के लिए उम्र बढ़ने के उपचार को तड़के से उपकरणों की स्थिरता और सटीकता में बहुत सुधार होता है।विशेष जंग हटाने की प्रक्रिया के बाद, सतह के जंग के धब्बे और ऑक्साइड परत को हटा दिया जाता है।शीर्ष कोट को उच्च ग्रेड एपॉक्सी प्राइमर के साथ छिड़का जाता है और शीर्ष कोट को उच्च ग्रेड ऑटोमोबाइल पेंट के साथ छिड़का जाता है।
2, पेशेवर संरचना सॉफ्टवेयर के विश्लेषण के माध्यम से, उपकरण सबसे सही मिलान प्राप्त करने के लिए स्थिरता, गतिशील संतुलन, यांत्रिक शक्ति सुनिश्चित करता है, और यह सुनिश्चित करता है कि तालिका की संरचना विकृत नहीं है।
3, डिवाइस में एक कुंजी रीसेट फ़ंक्शन है।यह टच स्क्रीन पर क्लिक करके स्वचालित रूप से शुरू होने से पहले सभी तैयारियों को पूरा कर सकता है, जिससे कार्य कुशलता में काफी सुधार होता है।
4, अभिन्न केबलों और गैस पाइपों की उचित व्यवस्था और पूर्ण सीलिंग
5, हाई-स्पीड साइलेंट लीनियर गाइड को गाइड रेल के लिए अपनाया जाता है, जिसमें उच्च कटिंग सटीकता और कम शोर होता है।
6, उन्नत जापानी अंकवा सर्वो मोटर का उपयोग ड्राइविंग भाग में किया जाता है, जो उपकरण को विश्वसनीय, त्रुटि छोटा और कुशल बनाता है।
7, जापानी एसएमसी आनुपातिक सोलनॉइड वाल्व का उपयोग चावल काटने के लिए किया जाता है।कांच की मोटाई के अनुसार दबाव स्वचालित रूप से समायोजित हो जाता है।कटर सिर 360 डिग्री घूमता है, और ऊपरी और निचले बफरिंग कटर कट (किसी भी सीधी रेखा और सभी प्रकार के विशेष आकार के गिलास को सटीक रूप से काटा जा सकता है)।
8, चाकू सिर चाकू संरक्षण समारोह से लैस है।यदि चाकू का सिर कांच या कांच के अंतराल के बाहर गिरता है, तो प्रोग्राम स्वचालित रूप से बंद हो जाता है, प्रभावी रूप से भागों और कांच को नुकसान से बचाता है।
9, डबल मोटर हाई स्पीड ड्राइव (बड़ी जड़ता यास्कावा सर्वो) काटने की गति और प्रवाह सुनिश्चित करता है
10, कन्वेयर डिवाइस, सिंक्रोनस ऑटोमैटिक ट्रांसमिशन डिवाइस, ग्लास अपर और लोअर ट्रांसमिशन के लिए सुविधाजनक, आवृत्ति रूपांतरण गति विनियमन, ट्रांसमिशन गति को अनुकूलित करने के लिए स्थिर और आसान
11, पोजिशनिंग डिवाइस, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग सिस्टम
12, मुआवजा समारोह, उपकरण विलक्षणता मुआवजा, निकासी मुआवजा, पिच मुआवजा

4. यांत्रिक विन्यास:

1. ,एनएसके मुख्य असर: एनएसके；
2. ,गाइडवे: ​​फुजुन;
3. ,रैक/गियर: रुआन;
4. ,चाकू का पहिया/धारक: गेंदबाज, जर्मनी;
5. , टेबल: आयातित औद्योगिक महसूस किया;
6. ,टेबल बोर्ड: निविड़ अंधकार उच्च घनत्व बोर्ड;

5. विद्युत विन्यास:

1. बिजली की आपूर्ति वोल्टेज: 380V / 50HZ (विशेष परिस्थितियों को ग्राहकों की आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है)
2. गैस स्रोत दबाव: 0.6-0.8 एमपीए;(उपयोगकर्ता प्रदान किया गया)
3. सर्वो प्रणाली: यास्कावा सर्वो मोटर
4. कनवर्टर: डेल्टा
5. रेड्यूसर संदेश देना: संकाई / झोंगयान
6. आनुपातिक वाल्व: एसएमसी
7. मुख्य सोलनॉइड वाल्व: एयरटैक
8. मोशन कंट्रोलर: गुगाओ / ऑप्टिमा
9. इंटरमीडिएट रिले: हेक्वान / पुरुइड
10. एसी संपर्ककर्ता: श्नाइडर
11. मोटर सर्किट ब्रेकर: श्नाइडर
12. एयर स्विच: झेंगताई
13. निकटता स्विच: गुआंगचुआन / पुरुइड / एओटोंगमाइक

नोट: डिलीवरी की तारीख और तकनीकी सुधार के आधार पर, उत्पादन कंपनी उसी ब्रांड के खरीदे गए हिस्सों को बदलने का अधिकार सुरक्षित रखती है।

6. तकनीकी मापदण्ड

7. सॉफ्टवेयर हिस्सा:

गति नियंत्रक:

1) तेजी से चलने की गति, सुचारू रूप से चलने, उच्च नियंत्रण सटीकता, मॉड्यूलर नियंत्रक संरचना;

2) मैन-मशीन इंटरफ़ेस सरल और उदार है, पैरामीटर समायोजन सरल है, ऑपरेटरों द्वारा संशोधित किए जाने वाले पैरामीटर कम, सरल और सहज हैं, और ऑपरेटरों के लिए आवश्यकताएं कम हैं।

3) पाइपलाइन कटिंग मोड, फोटोइलेक्ट्रिक पोजिशनिंग कटिंग मोड और डायरेक्ट कटिंग मोड को विकल्पों के माध्यम से स्वतंत्र रूप से सेट किया जाता है।प्रसंस्करण के दौरान किसी भी समय स्वचालित कटिंग मोड और एयर ऑपरेशन मोड को स्विच किया जा सकता है।

4) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से विशेष-आकार का चयन करें, प्रासंगिक पैरामीटर सेट करें, प्रसंस्करण मात्रा, स्वचालित नेस्टिंग, प्रसंस्करण प्रक्षेपवक्र उत्पन्न करना;

5) ग्लास प्रेशर स्टॉक का पूरा भंडारण, एक बार प्रत्येक विनिर्देश मोटाई का काटने का दबाव इनपुट और सहेजा जाता है, इसे सीधे लागू किया जा सकता है;

6) रीयल-टाइम ट्रैकिंग और प्रसंस्करण पथ का प्रदर्शन, गति निर्देशांक की समय पर रिकॉर्डिंग, धुरी राज्य, I/0 राज्य, गलती निदान और अलार्म की स्वचालित रिकॉर्डिंग;

7) विभिन्न प्रकार के प्रसंस्करण दस्तावेज प्राप्त करें सुपर पैकेज सॉफ्टवेयर, ऑटोकैड डीएक्सएफ फाइल, सिस्टम का अपना ग्राफिक्स संपादन सॉफ्टवेयर है (बिल्कुल पॉल की संपादन विधि के समान);
8) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से असामान्य आकार का चयन करना, प्रासंगिक पैरामीटर सेट करना, प्रसंस्करण मात्रा, स्वचालित घोंसला बनाना, प्रसंस्करण प्रक्षेपवक्र उत्पन्न करना;

9) निकटतम बिंदु, प्रवेश बिंदु, या ग्राफिक्स रंग द्वारा दक्षिणावर्त, वामावर्त छँटाई और अन्य विकल्पों सहित DXF वर्ग फ़ाइलों का छँटाई कार्य।एकल-चरण काटने और द्विदिश काटने के बीच स्विच को मुक्त करें।

10) फोटोइलेक्ट्रिक पोजिशनिंग फ़ंक्शन, वास्तविक स्थिति और विक्षेपण कोण के अनुसार, स्वचालित रूप से काटने को समायोजित करता है;

11) मुआवजा समारोह: उपकरण विलक्षणता मुआवजा, निकासी मुआवजा, पिच मुआवजा;
12) सभी प्रकार की सुरक्षा: सॉफ्ट और हार्ड लिमिट, कटर प्रेशर लिमिट, एक्सटर्नल इमरजेंसी स्टॉप कंट्रोल वगैरह सहित।

अनुकूलन सॉफ्टवेयर:

1. Office में किए गए इम्पोर्टेबल ऑप्टिमाइजेशन परिणाम
2. कटिंग योजना को मैन्युअल रूप से बनाया और संपादित किया जा सकता है
3. कॉपी और मोबाइल फ़ंक्शंस के साथ
4. काटने के क्रम का मैनुअल संपादन
5. काटने की योजना जल्दी से एक्स, वाई और जेड मोड द्वारा बनाई जा सकती है।
6. कई मूल और छोटे पैच का एक साथ अनुकूलन
7. आकार सीमा के बिना अनुकूलित टाइपसेटिंग
8. अनुकूलित परिणाम रोटेशन, मिरर प्रबंधन, आदि।
9. छोटे आकार के काटने के अनुकूलन के लिए प्राथमिकता प्रबंधन
10. मूल ग्लास शीट अनुकूलन का प्राथमिकता प्रबंधन
11. टेम्प्लेट स्कैनिंग फंक्शन और स्कैनिंग ग्राफिक्स प्रोसेसिंग
12. मूल ग्लास शीट भंडारण प्रबंधन
13. 20 कुशल अनुकूलन एल्गोरिदम
14. कटिंग ग्राफिक्स को संपादित किया जा सकता है
15. लेबल डिजाइन और लेबल प्रिंटिंग (लेबल-वे)
16. अनुकूलित परिणाम रिपोर्ट का मुद्रण साफ़ करें
17. एक्सेल डेटा फ़ाइल आयात
18. लो-ई और चिपकने वाला ग्लास काटना प्रबंधन
19. एक ग्राफिक्स लाइब्रेरी जिसमें 350 पैरामीट्रिक ग्राफिक्स होते हैं, जिसमें सभी सामान्य रूप से उपयोग किए जाने वाले ग्राफिक्स प्रकार (जियो-वे) शामिल हैं।
20. असामान्य स्कैनिंग प्रोसेसिंग फंक्शन के साथ दो-आयामी सीएडी सिस्टम (कैड-वे)
21. सीएनसी सिस्टम से डिजिटल सिग्नल को स्वचालित रूप से ग्राफिकल फॉर्मिंग पॉइंट में परिवर्तित करना
22. चीनी इंटरफ़ेस सहित सॉफ़्टवेयर संचालन इंटरफ़ेस के लिए कई भाषा विकल्प हैं।
23. नवीनतम अंतरराष्ट्रीय सॉफ्टवेयर विकास का पालन करें, वास्तविक समय में उन्नत संस्करण प्रदान करें, और ग्राहकों के लिए नवीनतम कार्यात्मक आवश्यकताओं को प्राप्त करें

लिजिआंग ग्लास के संबंधित उत्पाद

लो-ई फिल्म को हटाने के लिए स्वचालित लो ई ग्लास फिल्म एज ग्राइंडिंग मशीन

इंसुलेटिंग ग्लास प्रोसेसिंग मशीन: डबल ग्लेज़िंग ग्लास बनाने के लिए वर्टिकल लो-ई ग्लास फिल्म डिलीशन मशीन का उपयोग लो-ई ग्लास पर फिल्म को तेज गति से हटाने के लिए किया जाता है।विलोपन मशीन आयत कांच और आकार के कांच को हटा सकती है, इसमें 6 सर्वो मोटर्स हैं।

मुख्य विशेषताएं:

टू-वे ग्लास एक्सेस

डबल और ट्रिपल सिल्वर लो-ई ग्लास हटाएं

कांच के आकार को स्वचालित रूप से मापें

लो-ई सतह को स्वचालित रूप से अलग करें

एज हटाना समायोज्य है

सिर को 360 डिग्री घुमाया जा सकता है सुरक्षित और पूर्ण स्वचालित डिवाइस

पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस

छह सर्वो नियंत्रण प्रणाली

बुद्धिमान नियंत्रण प्रणाली, बैच प्रसंस्करण को पहचान सकती है

आरएफक्यू:

1. फिल्म हटाने की मशीन का क्या कार्य है?

मुख्य कार्य लो-ई ग्लास की एज फिल्म को हटाना है

2. लो-ई ग्लास फिल्म को क्यों हटाना चाहिए?

इंसुलेटिंग ग्लास के संश्लेषित होने पर फिल्म को ऑक्सीकरण से बचाने के लिए।

3. किस ग्लास को हटाने की जरूरत है?

जब ऑफ-लाइन लो-ई ग्लास

4. फिल्म को हटाने के लिए लंबवत फिल्म हटाने की मशीन का उपयोग करने के अलावा, फिल्म को और कौन से तरीके से हटाया जा सकता है?

मैनुअल, हॉरिजॉन्टल एज ग्राइंडिंग मशीन, द्विपक्षीय एज ग्राइंडिंग मशीन, फोर-एज एज ग्राइंडिंग मशीन, कटिंग मशीन, आदि

5. हमारे फिल्म विभाजक का उपयोग करने के क्या फायदे हैं?नुकसान क्या हैं?अन्य तरीकों का उपयोग करने के क्या फायदे हैं?नुकसान क्या हैं?

हमारे ऊर्ध्वाधर फिल्म के साथ rdeletion मशीन का उपयोग करने के लिए जोड़ा जा सकता है, श्रम को बचा सकता है, फिल्म हटाने का प्रभाव अच्छा है, कांच का सपाटपन अच्छा है, बड़े प्लेट ग्लास के अतिरिक्त हो सकता है।नुकसान पूरी लाइन की लंबाई बढ़ाना, एक बड़े क्षेत्र को कवर करना है।

मैनुअल फिल्म हटाने का प्रभाव खराब, धीमी गति है।अन्य सख्त होने से पहले फिल्म हटाने हैं, क्योंकि सख्त होने के दौरान सफेद कांच और लो-ई ग्लास का ताप समय समान नहीं है, इससे कांच विरूपण होगा, लाभ के लिए बहुत अधिक निवेश की आवश्यकता नहीं है।

6. क्या डिवाइड फिल्म को सख्त करने से पहले कांच अच्छा है और सख्त होने के बाद भी डिवाइड फिल्म अच्छी है?ऐसा क्यों है?

सख्त होने के बाद, फिल्म को हटाना अच्छा है, कांच की विकृति छोटी है।

7. पीएलसी, सर्वो मोटर चालक, आवृत्ति कनवर्टर के किस ब्रांड का उपयोग मशीन को हटाने के लिए किया जाता है?

वर्तमान में, डेल्टा पीएलसी सर्वो मोटर और ड्राइव, इन्वर्टर डेल्टा और श्नाइडर

8. फिल्म हटाने की मशीन कितने वर्गों में विभाजित है?प्रत्येक खंड के आयाम क्या हैं?भूमिकाएं क्या हैं?

फिल्म हटाने की मशीन को तीन खंडों में विभाजित किया गया है, पहला या तीसरा खंड 2.2 मीटर है, मुख्य रूप से ग्लास इनपुट और आउटपुट और ग्लास के भंडारण के लिए, मध्य खंड 5.3 मीटर, मुख्य रूप से फिल्म हटाने के लिए।

9. क्या डिवाइस लो-ई फिल्म सतह को अलग कर सकता है?

फिल्म परत स्वचालित रूप से पता लगाया जा सकता है।

10. फिल्म रिमूवर का उपयोग करते समय क्या आपको कांच की लंबाई और चौड़ाई को इनपुट करने की आवश्यकता है?

नहीं, यह स्वचालित रूप से पता चला है।
